ディジホンタッチ 5インチ ポータブル AMS 地下ケーブル 欠陥ピナポイントロケータ

についてキャベルの故障点特定装置 XHDD503E振動吸収と電磁誘導の原理を用いて,ケーブルの故障点の特定の位置を決定する.高電圧パルス発電機は,故障点でフラッシュオーバー放電を引き起こすために使用されます振動波,音波などの物理現象障害点でのフラッシュオーバー放電によって発生する電磁波は,指針装置の特別な探査機によって拾われる, 増幅,処理,表示,およびケーブル欠陥指針装置によって出力. 欠陥点の正確な位置は,テスト者の聴覚と視力によって決定されます.ケーブルの故障点を"直接ケーブルの上にあり,粗略測定範囲内"に正確に位置づけることが完了.

このケーブル欠陥ポインタは,低抵抗,ショート回路,開き回路,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの断絶障害に適しています異なる材質から作られた,異なる横切断と介質を持つ,埋もれたワイヤー高抵抗の漏れや高抵抗のフラッシュが故障する

製品の特徴

15インチタッチ高明るさのLCDは,日光の下での可視性を保証します.

24つのテストモードがあります 標準,強化,ノイズ削減,カスタマイズ

34つの位置付け機能があります: 音響磁気同期,純粋音響,純粋磁気,ステップ電圧.

4背景ノイズ削減技術があり,さまざまなフィルタリング方法から選択できます.

5BNRとマイク機能が備わっています

4軌道の偏差表示がある

5多層の物理隔離信号センサーを装備し,IP65級の防水

6大容量のリチウムバッテリー 待機時間が長い 急速充電器を備えています

7小さく軽くて操作が簡単で シンプルな人間機械インターフェースです

テクニカル仕様

W作業原理

1音声磁気同期方法:

音磁同期方法は,誤差の正確な位置を特定するための非常に正確でユニークな方法です.電気磁気信号の検出と適用を追加する.

高電圧発電機が欠陥ケーブルに衝撃放出を行うとき,欠陥点での放出によって発生する音は地面に伝わります.音信号 は 極めて 敏感 な 探査機 に 捕ら れ て い ます増幅後,ヘッドフォンで聴くと"ポップ"音が聞こえる.

探査機の内蔵探査機が 磁場信号をリアルタイムで受信します and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalセンサーの位置を移動して最小の音磁時間差を持つ点を探します. 誤差点の正確な位置は,その下にあります.

伝統的な音響測定法的なポイント機器は,通常,モニタリングのために耳機のみを使用しますまたは,故障点での放出音を識別するためにメーターポインタの振動によって補完されます.放出音は瞬時に消え,周囲の騒音とほとんど異なるので,経験が少ない操作者に多くの困難をもたらします.伝統的な音響測定方法の上記の問題を効果的に回避する.

2純粋な音の方法

純粋音の方法は,音響振動センサー,信号増幅器,フィルター回路,サンプリングユニット,プロセッサ,ディスプレイユニット,パワー増幅装置,ヘッドフォンなどで構成されています.

純粋音響方法は,主に高抵抗とフラッシュオーバー障害の測定に使用されます.欠陥点で放電障害を引き起こすために欠陥ケーブルにインパルス電圧を適用する高電圧源を使用することです.音響振動センサーは,音響信号を電気信号に変換します.信号増幅器とフィルター回路によって増幅されフィルタリングされる最後に,ヘッドホンを介して音を再現するか,音の強さを表示します. 最大の音強度のある場所は欠陥点です.

3純粋磁気法

純粋磁気法により,ケーブルの経路と,ケーブルの断片の正確な位置が決定できます.欠陥ケーブルにインパルス電圧を適用するために高電圧源を使用することですパルス信号を拾い,パルス信号の特性によってケーブルから逸脱するかどうかを判断します.拾ったパルス信号の特徴が偏ったとき, 断層点として決定されます.

4Aフレーム方法:

埋められたケーブルに故障が発生した場合 障害点を探すには 潜在差法を用いますこの方法は,障害のあるケーブルと地面のテストポイントの間に試験電圧を追加することです.ケーブルのエントリーポイントの周りに,エントリーポイントを中心に分布した電場が形成されます.この電磁場では,同じ半径の点の間には,潜在的な差はありません.異なる半径を持つ任意の2つの点 (図のA点とB点) の間には潜在差があり,2つの点間の距離が固定されている場合,2つの点間の距離は,物体が近づくほど可能性差が大きいほど

この機能を使うと,点AとBを 徐々に中心点に近づけます. 断層点が点Aと点Bの間で正確に位置すると, 潜在差はゼロになります.欠陥点を超えて移動し続ける場合逆方向に移動することで 準拠点を正確に決定できます

計器の配置と指示

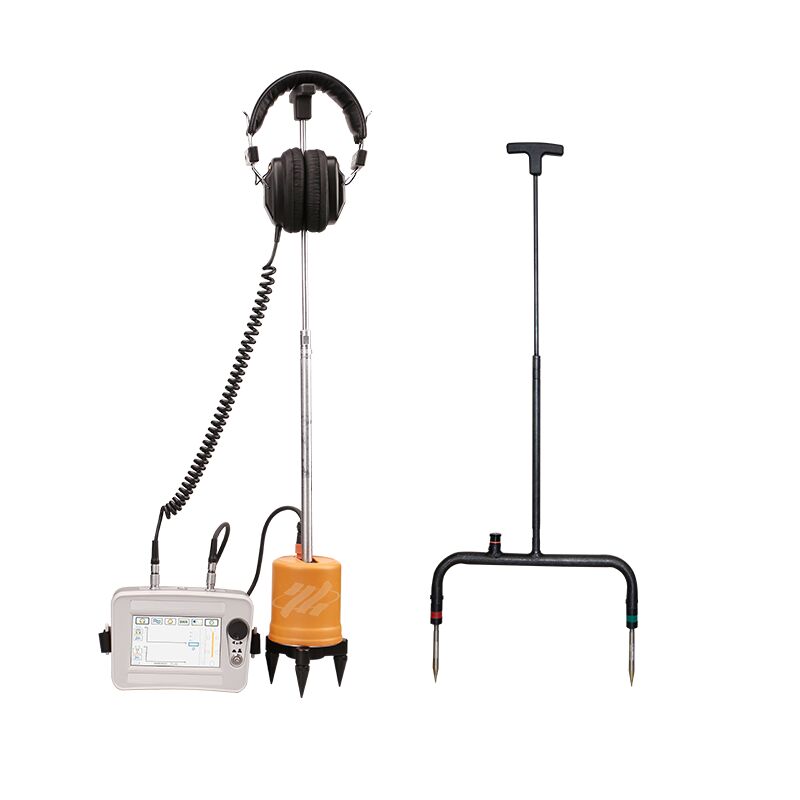

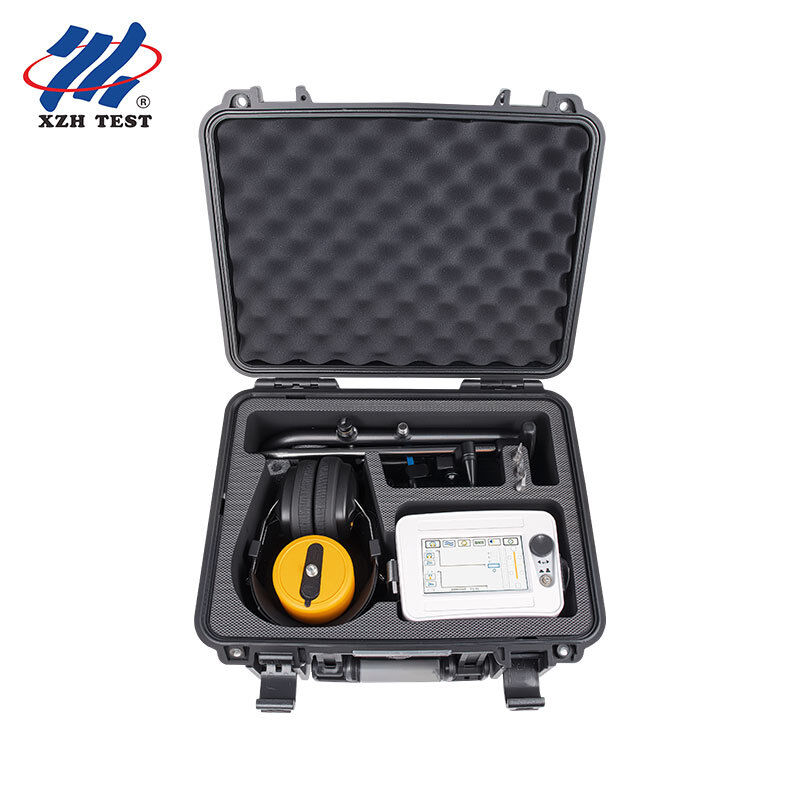

楽器の構成

1. ケーブルの故障位置付け: 測定範囲内でのケーブルの故障点を正確に位置付けます.

2探査機:探査機,探査機,3つの爪,接続棒を含む,入力チャネルに接続して信号を受信します.

3ヘッドホンを着用し,指針装置の入力チャネルを接続する (出力信号のフィードバック).

4.7コア信号線:指針装置と探査機間の接続ケーブル (指針装置と探査機を接続する).

5充電器: 充電用の器具の充電ソケットに接続する.

6フレーム: ステップ電圧法による試験に使用される.

7Aフレーム接続ケーブル:ケーブルの故障検出器とAフレーム接続ケーブル.

8接地ピン:Aフレームに合うアクセサリー.

Aフレーム試験方法の具体的な指示:

Aフレームをケーブルの端に向かってケーブル埋葬経路に沿ってゆっくり移動し,テスト画面の赤と緑のバーグラフの変化を観察する.この電流の方向の変化を反映しています.

損傷点から大きな距離で,画面上の赤と緑のバーは少し不規則で小さいように見える.

赤色のバーグラフがとても大きくなり, 下の画像のように見えます. グラフの右側には,

断層点の直上に,または断層点の前と後ろから約1~2m離れたところにあるとき赤と緑のバーグラフが 画面に表示されるようになります.

緑色のバーグラフが大きくなるのがわかります 緑色のバーグラフは

この方法で 忍耐強く探せば 欠陥の位置を 見つけることができます
