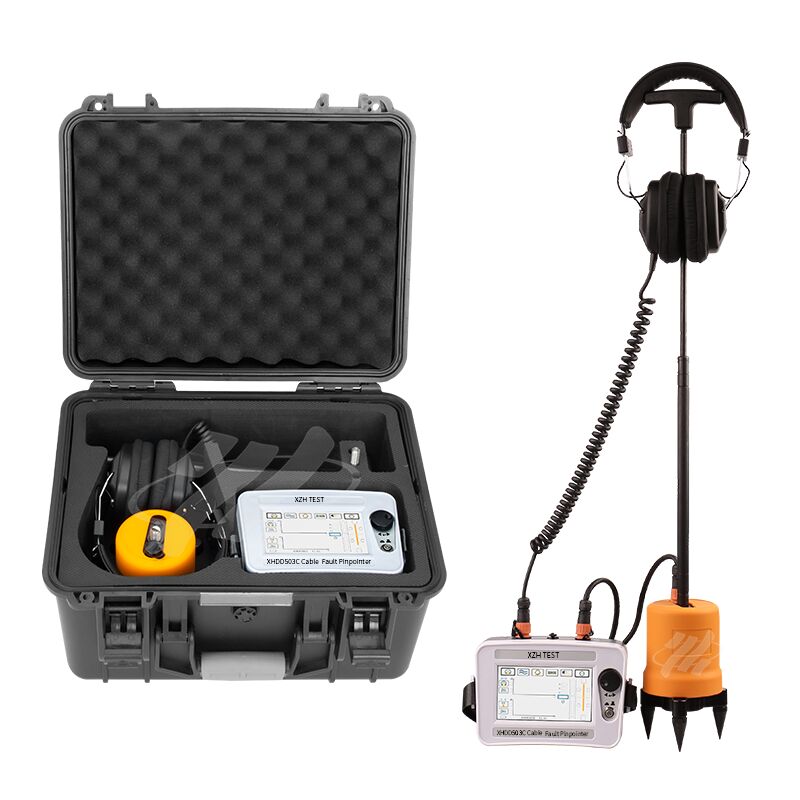

電源ケーブルの故障点を決定するために,電源ケーブルの故障点XHDD503Cは,音声と磁気同期方法を使用します.
電子フラッシュオーバーは 衝撃放電発電機によって生成され 対応する探査機によって拾い上げ 増幅されます誤差点の正確な位置は,聴覚と視覚判断によって決定されます..
測定範囲内でのケーブル断片の正確な位置を完了し,音声と磁気時間の差を収集する装置です.位置付け技術が組み込まれています複数のテストモードと豊かで多様な迅速な情報を提供し,効率的かつ正確にケーブルの故障位置を完了します.
このケーブルの故障検出器は,低抵抗,ショート回路,オープン回路,電源ケーブル,高周波コアキシアルケーブル,路灯ケーブルの断絶障害に適しています異なる材質から作られた,異なる横切断と介質を持つ,埋もれたワイヤー高抵抗性漏れや高抵抗性フラッシュオーバーの故障
特徴

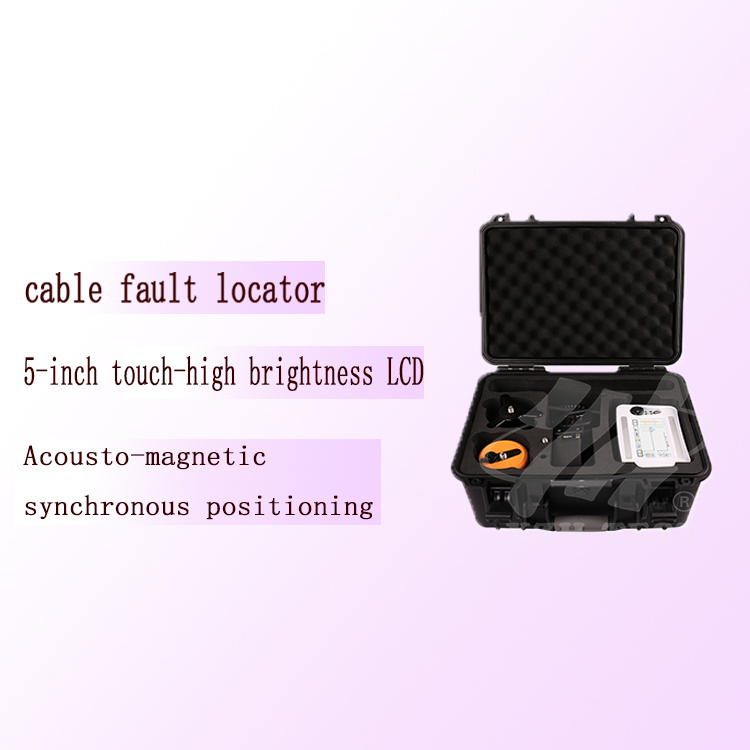

15インチタッチ高明るさのLCDは,日光の下での可視性を保証します.
2音声と磁気時間差を自動的に計算するために,音声と磁気同期位置付け技術を採用します.
3音響信号と磁気信号の加益値とトリガー値は,さまざまな環境に適応するために手動で調整できます.
4背景ノイズ削減技術があり,さまざまなフィルタリング方法から選択できます.
5BNRのバックグラウンドノイズ削減とミュートノイズ削減機能があります.
6軌道の偏差表示がある
7多層の物理隔離信号センサーを装備し,IP65級の防水
8大容量のリチウムバッテリー 待機時間が長い 急速充電器を備えています
9小さく軽くて操作が簡単で シンプルな人間機械インターフェースです
技術指標
1 | フィルターパラメータ |
全通行:100Hz~1600Hz 低パス: 100Hz~300Hz クアルコム: 160Hz~1600Hz バンドパスは200Hz~600Hz |
2 | チャンネル増幅 | 8レベル調整可能 |
3 | 磁気チャネル増幅 | 8レベル調整可能 |
4 | 生産利益 | 16レベル (0~112dB) |
5 | 出力インペダンス | 350Ω |
6 | 音声磁気定位精度 | 0.2m未満です |
7 | 経路識別の精度 | 0.5m未満 |
8 | 電源 | 4*18650 標準型リチウム電池 |
9 | 待機時間 | 8時間以上 |
10 | 容量 | 428L×350W×230H |
11 | 体重 | 6.5kg |
12 | 環境温度 | -25~65°C 相対湿度: ≤90% |
作業原理
この装置は,誤差を正確に特定するために,音声と磁気同期方法を使用します.これは非常に正確でユニークな位置付け方法です.電気磁気信号の検出と適用を追加する.
高電圧発電機が欠陥ケーブルに衝撃放出を行うとき,欠陥点での放出によって発生する音は地面に伝わります.音信号は,高感度探査機によって拾われる増幅後,ヘッドフォンで聴くと"ポップ"音が聞こえる.
探査機の内蔵探査機が 磁場信号をリアルタイムで受信します and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalセンサーの位置を移動して最小の音磁時間差を持つ点を探します. 誤差点の正確な位置は,その下にあります.
伝統的な音響測定法的なポイント機器は,通常,モニタリングのために耳機のみを使用しますまたは,故障点での放出音を識別するためにメーターポインタの振動によって補完されます.放出音は瞬時に消え,周囲の騒音とほとんど違わないので,経験が少ない操作者に多くの困難をもたらします.伝統的な音響測定方法の上記の問題を効果的に回避する.
1 調節:調節ボタンを押して調節インターフェイスに入ります.調節ボタンを回して調節パラメータを設定します.
2 電力供給: システムの電源をオンとオフにします. システムをオンにすると,長い"ビープ"音が聞こえるまで,3〜4秒間電源ボタンを押して押す必要があります.ボタンを上げることができます.■ 消灯するときは,電源ボタンを 3~4秒間押して押さえておく必要があります.
3 ディスプレイ 5インチタッチディスプレイ
1 センサー: 探査機のセンサー接続ポート
2 充電:充電器の接続ポート
3 専用ヘッドフォンジャック
インターフェースと機能の導入
操作インターフェースには波形表示エリアとパラメータ調整エリアが含まれます.各部品の機能は,上図のロゴに従って一つずつ導入されています.
1/2: 音増設定/音トリガー設定: アイコンをクリックするか,音増設定と音増設定インターフェースを入力します. 1は音増設定,2は音増設定です.
1) 音増幅は合計で 1 から 8 の調整可能なギアがあります.信号に音の増幅因子を調整するために上下矢印をクリックするか,調整ボタンを回してアイコンを選択します.,調整ボタンを押して音増設定インターフェイスを入力し,信号に音を調整します. 信号の増幅因数,デフォルト音増はオンになると8レベルです.
2) 音トリガーは0から99の調整可能なレベルがあります. 音トリガーの限界を調整するために上下矢印をクリックするか,調整ボタンを回して,アイコンを選択します.音トリガー設定インターフェイスに入るために調整ボタンを押して音トリガーしきい値を調整. 制限値. 値が大きいほど,トリガー感度が低く,フィルタリング信号が高くなります. 起動時のデフォルトトリガー限界値は30レベルです.
3/4:磁場増幅設定/磁場トリガー設定:このアイコンをクリックすると,磁場増幅設定と磁場トリガー設定インターフェースを入力します.右側には磁場トリガー設定があります..
1) 磁場増幅は,合計 1 から 8 調整可能なギアを持っています.信号に磁場増幅因子を調整するために上下矢印をクリックするか,調整ボタンを回します.アイコンを選択磁場増幅設定インターフェイスに入ると磁場ペアを調整します. 信号の増幅因数.起動時にデフォルト磁場増幅は8レベルです.
2) 磁場トリガーは0から99の調整可能なギアがあります.磁場トリガーの限界を調整するために上下矢印をクリックします.値が大きいほど,トリガーの感度が低いほど,フィルタリングされた信号が高いほどまたは調整ボタンを回してアイコンを選択し,調整ボタンを押して磁場トリガー設定インターフェイスに入ると磁場トリガーしきい値を調整します.起動時にデフォルト磁場増幅は30レベルです.
5: 探査機の表示: 探査機が接続されていない場合,十字架のアイコンが表示されます.探査機が接続されている場合,十字架のないアイコンが表示されます.
6: 全通行フィルタリング: 全通行フィルタリングモード.
低パスフィルタリング:低パスフィルタリングモード
高通行フィルタリング: 高通行フィルタリングモード
バンドパスのフィルタリング: バンドパスのフィルタリング方法.
7.ミュート 設定: ミュート モード を オン オン オフ するために アイコン を クリックします. ミュート モード が オン され た 後,操作 者 が ハンドル を 押す と,ホストはすぐに音声障害を避けるために音声停止を起動します.
8.BNR設定: デジタルノイズ削減機能 (BNR) をオン/オフするアイコンをクリックします.背景デジタルノイズ削減 BNR技術は,周囲の環境の多くのノイズに対処するために使用されますポイントを正確に決定することが容易になります.
9音量設定:アイコンをクリックし,音量を設定するために調整ボタンを回し,画面上の"+"または"-"ボタンをクリックします.ヘッドフォンの音量を調整します.合計で0から16の調整可能なレベルがあります8レベルに設定することをお勧めします.
10. パワー表示: デバイスのバッテリー電源状態を表示する.
11音強度:音強度表示と対応する数値表示.
12.電磁信号:初期化完了,ロゴをサンプルすることができます (雷が黄色です); 音声停止またはタッチセンサーロゴ (雷が白です).
13磁場強度:磁場強度表示と対応する数値表示.
14固定点の精度を向上させるために,ユーザ参照のために音声と磁気時間差のデータを表示する4つのセット.
