BNRノイズリダクション付きデジタルケーブル障害ピンポインター、5インチタッチLCD、IP65センサー、精度<0.2m

Name: BNRノイズリダクション付きデジタルケーブル障害ピンポインター、5インチタッチLCD、IP65センサー、精度<0.2m
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 4,175.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHDD503C

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHDD503C

帯域幅:

200Hz~600Hzで

最大信号増幅:

>=112dB

固定点精度:

<0.2m

位置決め精度:

<0.2m (音響-磁気)

経路精度:

<0.5m

画面:

5インチ高輝度タッチLCD

ノイズリダクション:

BNR (バックグラウンドノイズリダクション)

センサー保護:

IP65防水

出力インピーダンス:

350Ω

最大信号ゲイン:

≥112dB

フィルターモード:

4 (オールパス/ローパス/ハイパス/バンドパス)

電源:

4×18650リチウム電池

待機時間:

>8時間

動作温度:

-25〜65℃

ハイライト:

High Light

ハイライト:

デジタル BNR ノイズ低減テクノロジー、5 インチタッチ LCD IP65 センサー、

5-inch Touch LCD IP65 Sensor

<0.2m Precision Fault Pinpointing

Trading Information

最小注文数量:

1 ユニット

価格:

交渉可能

パッケージの詳細:

木製ケース

受渡し時間:

5~8営業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

XHDD503C デジタルケーブル障害ピンポインターベストバリュー

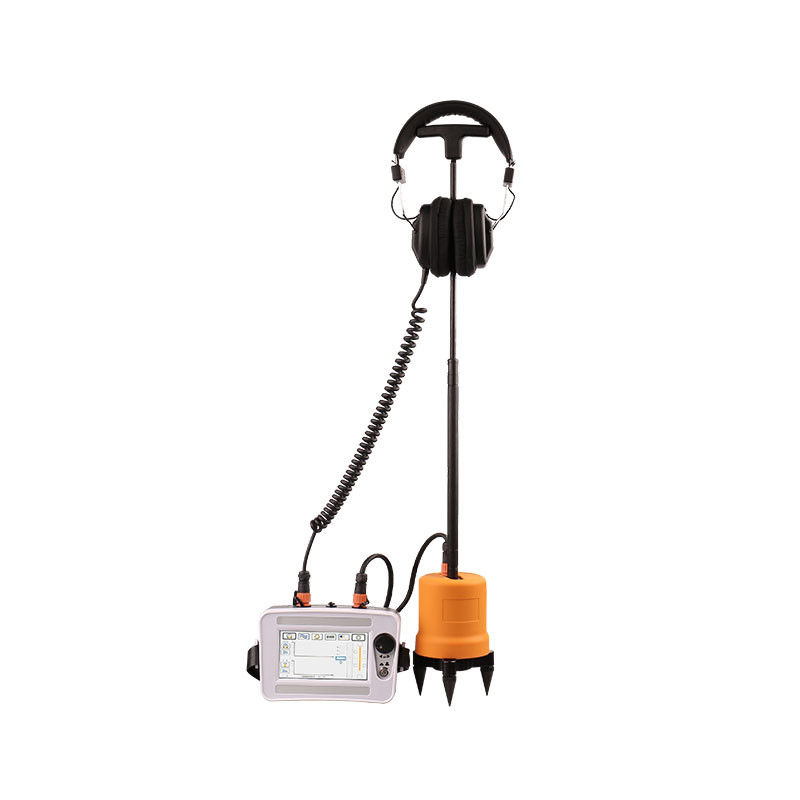

XHDD503Cは、音響・磁気同期技術を採用したプロフェッショナル向けデジタルケーブル障害ピンポインターです。特殊なプローブを介して衝撃放電発生器からの電子フラッシュオーバーを検出し、音響と磁気信号の時間差を収集しながら、大まかな測定範囲内での聴覚および視覚分析を通じて正確な故障位置を特定します。このモデルは、フラッグシップシリーズの中核となる BNR 機能とタッチ LCD 機能を、価値を重視した価格帯で提供します。使用しない機能にお金を払うことなく、プロフェッショナルなデジタルパフォーマンスを必要とするチームに最適です。

電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、さまざまな材質、断面、媒体にわたる埋設電線の低抵抗、短絡、開路、断線故障のほか、高抵抗の漏れ故障やフラッシュオーバー故障にも適しています。

XHDD503C Detail Photos

価値提案

製品の特徴

1.5 インチの高輝度タッチ LCD により、太陽光でも視認性が高く、クリアなフィールド操作が可能です。

2.自動時差計算と手動調整機能を備えた音響磁気同期測位技術。

3.複数のフィルタリングオプションを備えた高度な BNR バックグラウンドノイズ低減。

4.正確なケーブル配線と障害位置のガイダンスのためのパス逸脱表示。

5.IP65防水等級の多層物理絶縁信号センサー。

6.8時間以上のスタンバイと急速充電器を備えた内蔵の大容量リチウムバッテリー。

7.直感的なヒューマンマシンインターフェイスを備えたコンパクトで軽量なデザイン。

技術仕様

パラメータ	仕様
フィルター: オールパス	100Hz～1600Hz
フィルター: ローパス	100Hz～300Hz
フィルター: ハイパス	160Hz～1600Hz
フィルター: バンドパス	200Hz～600Hz
最大信号ゲイン	≥112dB
出力インピーダンス	350Ω
音響・磁気による位置決め精度	<0.2m
パス識別精度	<0.5m
画面	5インチ高輝度タッチ液晶
ノイズリダクション	BNR (バックグラウンドノイズリダクション)
センサー保護	IP65防水
電源	4 x 18650 標準リチウム電池
待機時間	> 8時間
動作温度	-25～65℃
相対湿度	≤90%

動作原理

音響・磁気同期方式では、電磁信号と音響信号の時間差を比較することで故障箇所を特定します。障害点で高電圧放電が発生すると、電磁信号はほぼ瞬時に伝播しますが、音ははるかに遅い速度で伝わります。センサーがケーブル経路に沿って移動する際にこの時間差を検出することにより、機器は時間差値が最小となる点で正確な障害位置を特定します。 BNR テクノロジーは周囲のノイズを効果的に除去し、困難な現場環境でも信頼性の高い検出を保証します。

包装内容明細書

楽器構成リストと図表
名前	量	グラフィックス	名前	量	グラフィックス
ケーブル障害探知装置	1		プローブ (コネクティングロッド、プローブを含む)、3本の爪)	1
7芯信号線	1
充電器	1
ヘッドフォン	1		多機能フラワーレンチ	1

成分	量
ケーブル障害ピンポインター (本体)	1
センサーとコネクティングロッド付きプローブ	1
7芯信号ケーブル	1
ヘッドフォン	1
充電器	1

アフターサービス：製品の品質問題に対する 12 か月の無料保証、生涯メンテナンスおよび技術サポート。
