| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHTX201D |

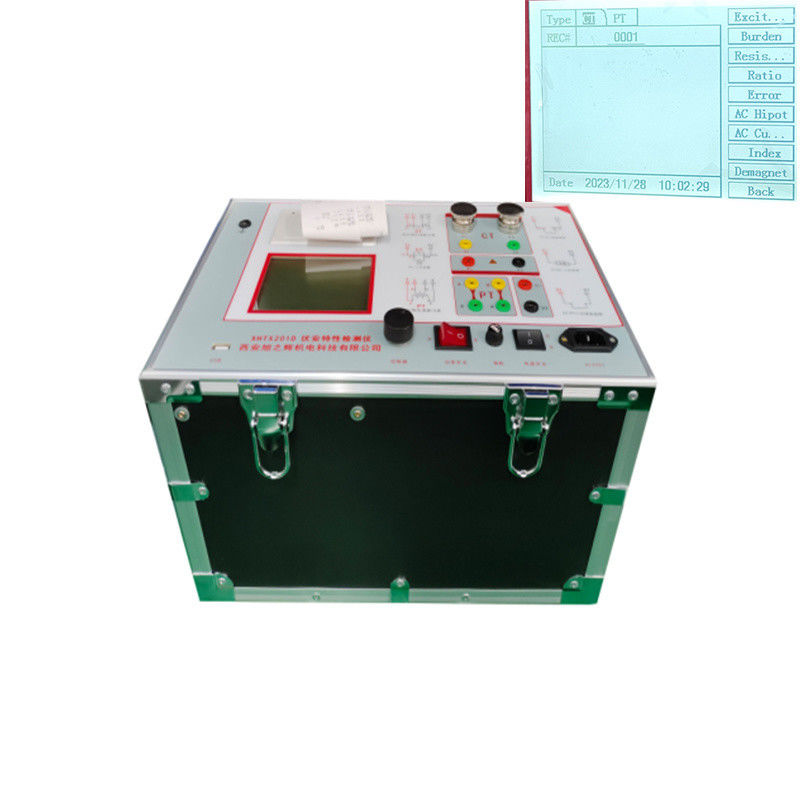

XHTX201DCT/PT アナライザー主にPクラスCTとPTのフィールド試験に使用されます.試験項目には主に興奮特性,変換比,極度,デガウス,5%と10%の誤差曲線が含まれます.二次回路チェック,電源周波数交流電流と二次負荷のテストに耐えることができる. フィールド印刷をサポートするLCD,自装ミニタイププリンタを採用; USBフラッシュを使用するサポートディスク簡単で便利な操作でデータをダンプします
主要な特徴
CT と PT を両方検出するサポート
主な試験機能と技術パラメータ機能表
| 私は...電流トランスフォーマー (CT) | II.電圧トランスフォーマー (PT) |
| 1.マグネティゼーション曲線 | 1.興奮特性のテスト |
| 2.トランスフォーメーション比試験 | 2.トランスフォーメーション比試験 |
| 3.極性 | 3.極性 |
| 4. 5% と 10%誤差曲線 | 4.電源周波数交流電流のテストに耐える |
| 5.電流注入 | 5.デガウス |
| 6.デガウス | 6.膝の点値の計算 |
| 7.電源周波数交流電流のテストに耐える | 7.実際の二次負荷試験 |
| 8.刺激膝の点値の自動計算 | 8. 耐性試験 |
| 9.実際の二次負荷試験 | |
| 10. 耐性試験 |
| 主要な技術パラメータ | |
| 動作電源: | AC220V±20V,50~60Hz |
| 装置の電源出力波形: | シナス波 |
| 単機出力電圧の興奮特性: | 0~2500V |
| エキサイテーション出力電流: | 0~20A |
| 変形比試験の単機出力電流 | 0~1000A |
| CT比測定範囲 | 5~25000A/5A ((5000A/1A) |
| PT比の測定範囲 | 1~500KV |
| 負荷範囲 | 5~1000VA |
| 抵抗測定範囲 | 0.1~300Ω |
| エラー: | ≤0.5%(0.2%*読み込み+0.3%*範囲) |
| 動作温度: | -10°C~+40°C |
| 相対湿度: | <90RH% |
| 高さ | ≤1000m |
| 総寸法 (長さ×幅×高さ) | 400*200*260ミリ |
| 体重: | ≤23キロ |
