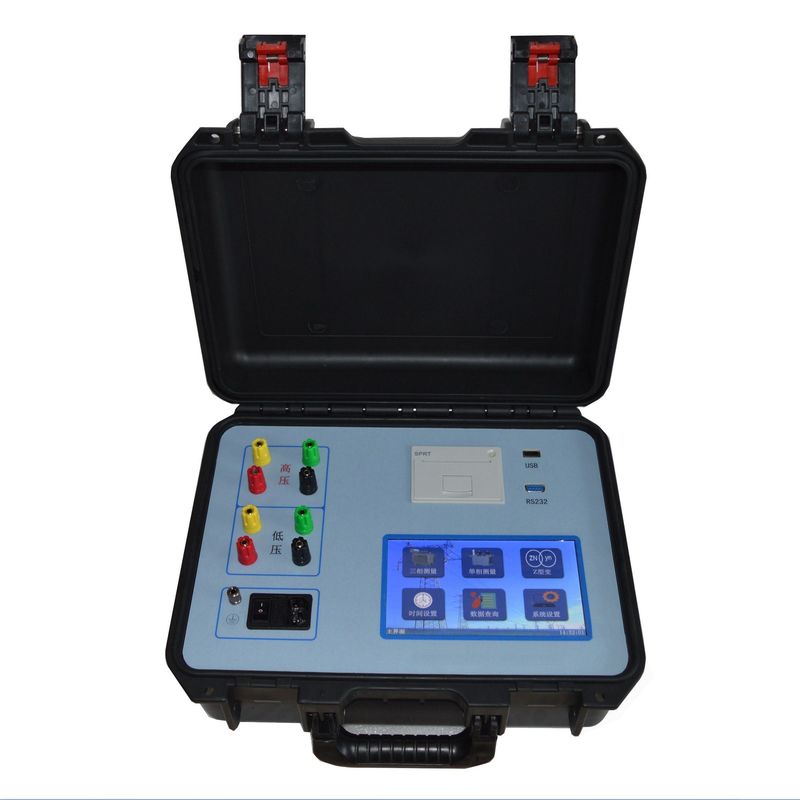

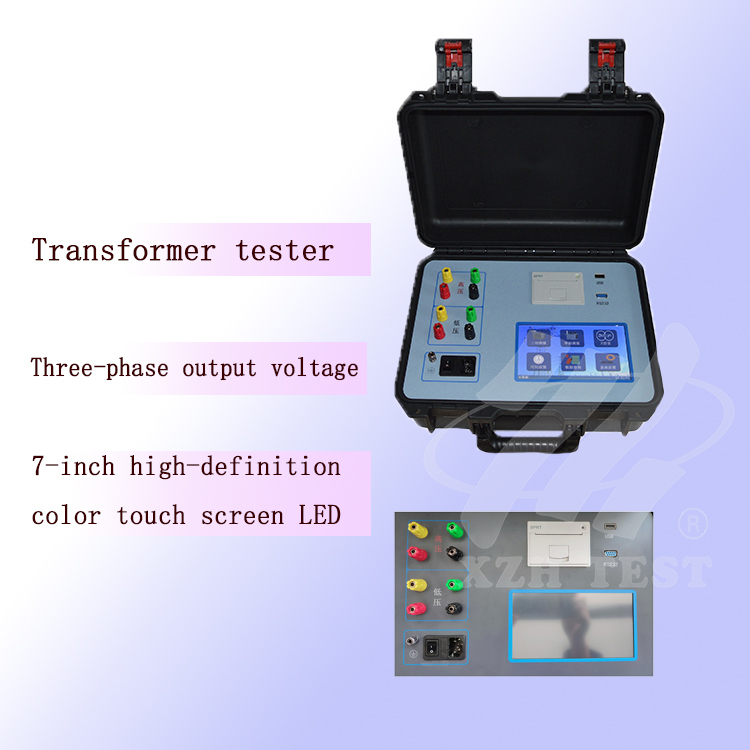

トランスフォーマー回転比測試装置 (TTR)
走行トランスフォーマーの回転比または電圧比試験は,トランスフォーマーの回転比の正確性,タップチェンジャーの状態,トランスフォーマーが回転の間短回路になっているかどうかトランスフォーマーが並列で動作できるかどうか.操作はシンプルで直感的です. 3相精密インバーター電源を採用し,テストは速く正確です.単相と三相の両方を同時にテストすることができます.
3相変換比試験では,変換比値,誤差,タップ位置が自動的に計算される.エラーさらに,相間角を測定することもできます.
★Z型,直線,接地,電気炉,相変化,バランス,スコット,および逆のスコット変数測定機能.
★逆接続保護,ターン・トゥ・ターン・ショート・サーキット保護,タップ・チェンジャーの故障保護,出力フル・ショート・サーキット保護
★モジュール式LCDディスプレイ 画面上の指示に従って操作が簡単です
★印刷出力,Uディスクインターフェース,RS232インターフェース,紙のないオフィスに便利です.
★自動で計算された変換比値,エラー,タップ位置,および3相グループ試験のグループ番号
★範囲:0.9-10000,解像度:最低0.0001測定精度:±1%+2ワード ((0.9-500),±2%+2ワード ((501-2000),±5%+2ワード ((2001-10000) ★出力電圧:負荷に応じて自動的に調整
★出力電流:AC220V±10% 50±1Hz
|
表示されたビット数 |
5ビット |
|||||
|
出力電圧 |
160V (AC電源) |
10V (交流電源) |
自動 (DC電源) |
|||
|
測定範囲 |
0.9-10000 |
0.9〜500 |
0.9-5000 |
|||
|
精度 |
<2000 |
±0.1% |
≤150 |
±0.1% |
<1000 |
±0.1% |
|
2000年から10000 |
±0.3% |
150〜500 |
±0.3% |
1000から5000 |
±0.3% |
|
|
最低解像度 |
0.0001 |
|||||
|
稼働電源 |
AC220V±10%,50/60Hz±1Hz |
リチウム電池選択可能) |
||||
|
試験データのメモリ |
50グループ |
|||||
|
作業温度 |
-20°C~40°C |
|||||
|
相対湿度 |
≤80% 露も使わない |
|||||
|
容量 |
長さ360mm × 幅280mm × 高さ160mm |
|||||
|
純重量 |
6kg |
|||||
