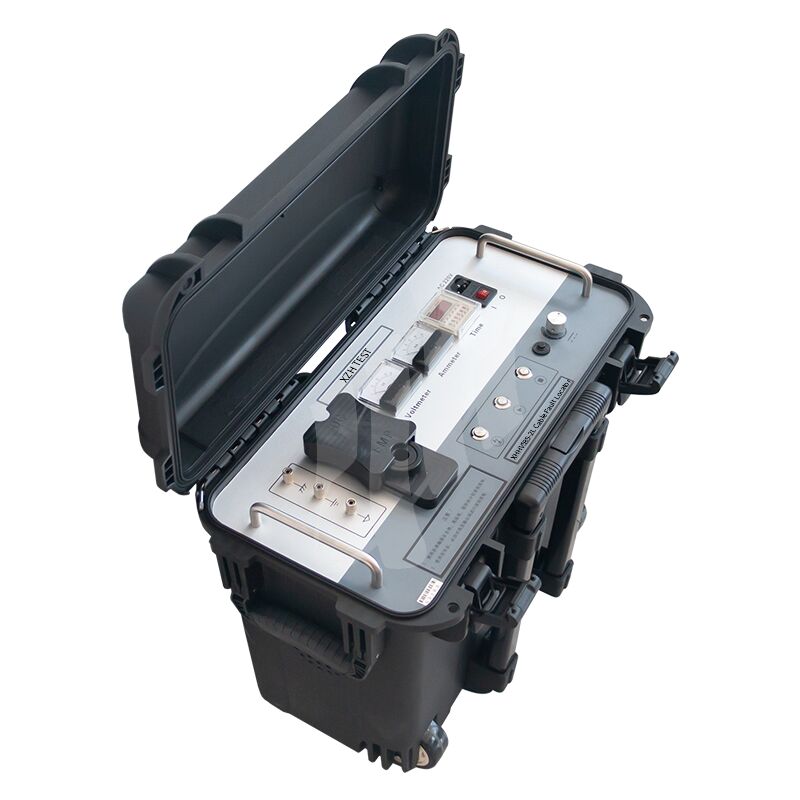

「XHHV535-2L」は、実用的なポータブルDC高電圧インパルスサージ発生器で、1024Jの放電エネルギーを最大32kVで供給し、地中電力ケーブルの故障ロケーションおよびDC耐電圧試験に使用できます。 日常的な現場での信頼性のために設計されており、基本的なインパルス試験機能を、取得および保守コストを低く抑えるシンプルなデザインと組み合わせています。
このユニットは、DC高電圧源、2μFエネルギー貯蔵コンデンサ、放電球ギャップ、および自動放電装置をコンパクトでアクセスしやすいフォームファクタに統合しています。その際立った実用的な機能は、デュアルEMPおよびDC出力端子です。これにより、インパルス故障ロケーションとDC耐電圧試験の切り替え時にケーブルを交換する必要がなくなります。内蔵の調整可能な0〜100秒の放電間隔を持つタイムリレーにより、長時間の故障検索中にハンズフリーのサイクル操作が可能になります。フロントパネルには、手動ボールギャップ放電ボタン、ポテンショメータのゼロリターンによるゼロスタート保護、緊急停止、および包括的な過電流（8mA/3秒）、過電圧、過熱（65℃）自動保護機能が搭載されています。
高スペックの機器が運用ニーズを超え、基本的なツールでは不十分な場合、XHHV535-2Lはパフォーマンスと価値の適切なバランスを提供します。その公称出力1024Jは、より高スペックな代替品のプレミアムコストなしで、ほとんどの一般的なケーブル故障シナリオに対応します。
2つの独立した高電圧出力端子EMP（インパルス放電用）およびDC（耐電圧試験用）により、オペレーターはテストリードを移動するだけでテストモードを切り替えることができ、リア端子にアクセスしたり内部接続を再構成したりする必要はありません。
| モデル | XHHV535-2L |
|---|---|
| 衝撃高電圧 | 0〜32kV（調整可能） |
| 内蔵コンデンサ | 2μF |
| 放電エネルギー | 0〜1024J |
| 出力電圧極性 | 負極性 |
| 衝撃電力 | 400W |
| 高電圧精度 | 2.5級 |
| 過熱保護 | 65℃ |
| 過電流保護 | 8mA（3秒以上トリガー） |
| 放電間隔 | 0〜100秒調整可能（内蔵タイムリレー） |
| 出力端子 | EMP（インパルス）+ DC（耐電圧）デュアル出力 |
| 電源 | AC220V±10%、50Hz±2Hz（60Hz対応） |
| 周囲温度 | -20〜+50℃ |
| コントロール/ポート | 機能 |
|---|---|
| 安全アース | 機器シャーシグラウンド、確実にアースに接続 |
| 高電圧アース | HVテールグラウンディング、漏洩および放電の危険を防止 |
| サンプリングアース | フラッシュオーバー波形サンプリング用パルスコンデンサ負極端子 |
| 放電ボタン | 手動ボールギャップ接触放電（最大1秒の押下時間） |
| HVスタートボタン | 点灯=ゼロ状態（ボタン有効）、消灯=ブロック |
| HVストップボタン | HVを即座に遮断、内部放電をトリガー、HVライトが消灯 |
| 過電流保護 | アームするには押す、8mA >3秒検出時にポップアップ |
| 電圧調整 | 最初にCCWでゼロに戻す必要があります。その後、スタートを押してCWに調整してブーストします。 |
| 電源スイッチ | ギア1=AC220Vオン、ギア0=システムオフ |
| ヒューズソケット | AC220V電源ヒューズ |
| 電源ソケット | AC220V動作電源入力 |
| 時間設定 | 調整可能な放電間隔：0〜100秒 |
| 電流計 | 低電圧側電流表示 |
| 電圧計 | 高電圧出力kV表示 |

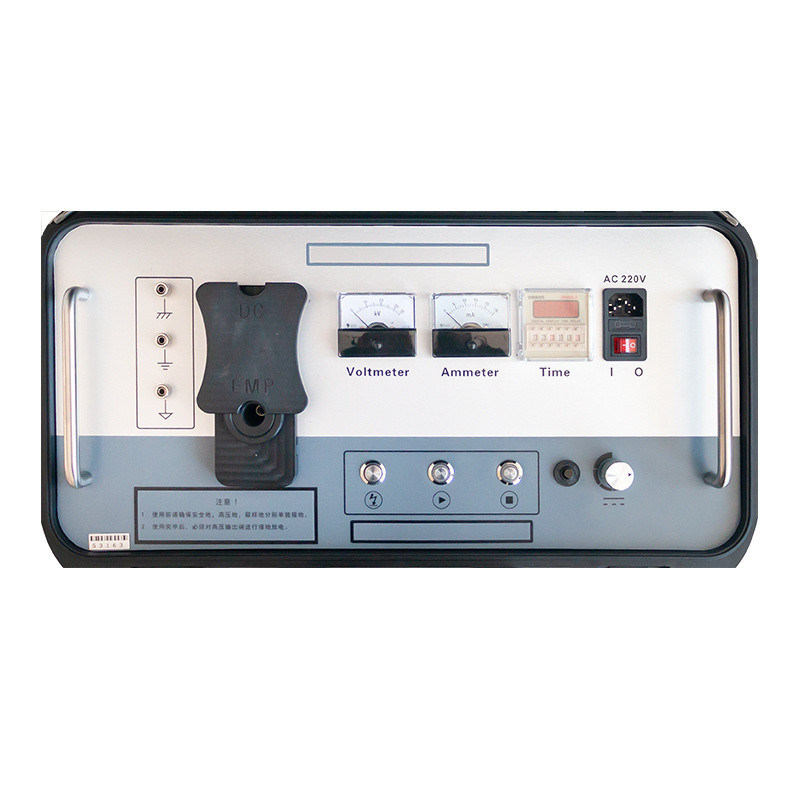

| HV出力—EMP | インパルス放電出力端子 |
| HV出力—DC | DC耐電圧出力端子 |
XHHV535-2Lは、エントリーレベルのケーブルテストチーム、自治体ユーティリティワークショップ、職業訓練センター、および開発途上市場のコスト意識の高い請負業者向けに構築されています。これは、手頃な価格で信頼性の高い32kVインパルス故障ロケーションとDC耐電圧試験を必要とする組織です。EMP/DCデュアル端子設計と0〜100秒の調整可能タイマーは、トレーニング環境（学生が単一の機器で故障ロケーションと耐電圧手順の両方を学ぶ必要がある場合）や、
（ハイエンドの精度よりも日々の信頼性が重要な場合）に特に適しています。1.5級の精度とより高い放電エネルギーを備えたプレミアムパフォーマンスについては、XHHV535-4Z（35kg、2450J）またはXHHV535-2Lアップグレード（25kg、1225J）を参照してください。
▎よくある質問
Q: 高電圧サージ発生器はケーブル故障検出でどのように機能しますか？
サージ発生器は、高エネルギーパルスを故障したケーブルに放電し、故障点で制御された高電圧アークを生成します。このアークは、音響信号（グラウンドマイクロホンで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁信号の到達時間の組み合わせにより、オペレーターは正確な故障位置を特定できます。これは、音響磁気同期として知られる技術です。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kV範囲を使用します。中電圧配電ケーブル（6〜15kV）には、16kV範囲が適切です。高電圧送電線ケーブル（35kV以上）には、32kV範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器のテストには、厳格な安全プロトコルが必要です。接続する前に、ケーブルが完全に非通電状態であり、すべての電源から隔離されていることを常に確認してください。警告標識を設置し、テストゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、HV絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的に役立ちます。低エネルギー設定（例：864J〜1024J）は、初期の故障確認や、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗故障の特定に最適です。中程度のエネルギー（1225J〜2048J）は、ほとんどの通常の故障特定に最適な音響信号強度を提供します。高エネルギー（2450J以上）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
