ARC多パルスケーブル欠陥プレロケータ 400MHz 120km範囲 0.07m 解像度 DC 35kV カップラー XHGG502A

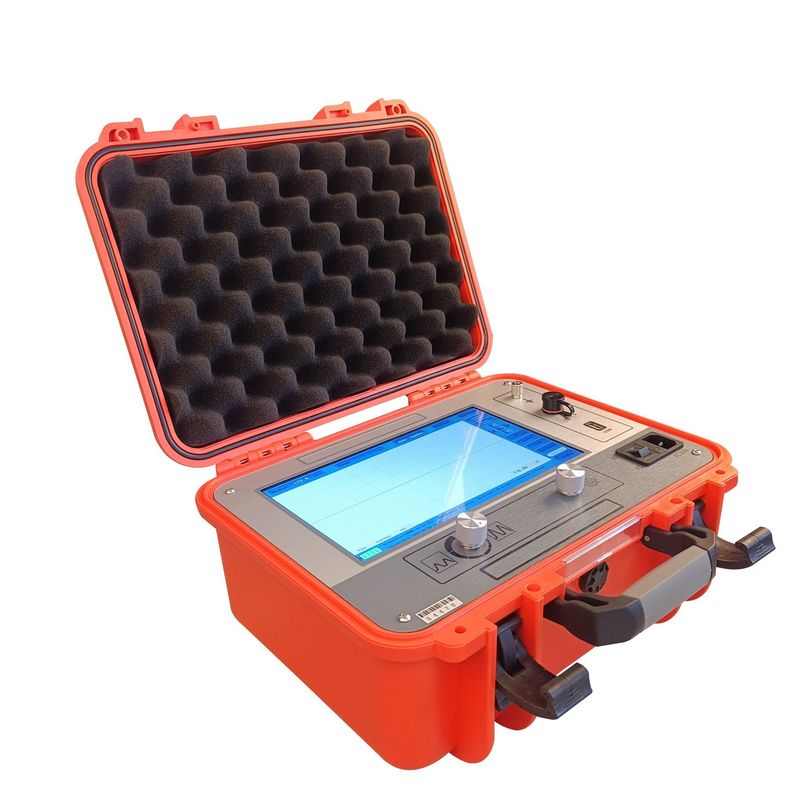

XHGG502Aは、産業用10.1インチタッチオールインワンコンピュータと組み込みシステムアーキテクチャを中心に構築されたプロフェッショナルARCケーブル障害事前検出器です。最新の電子およびコンピュータ技術を統合し、信号フィルタリング、高速A/D取得、データ処理、グラフィック表示、波形分析を実行し、ケーブル波速度、長さ、障害距離測定を単一のワークフローで完了します。この機器は、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびすべての材料、断面積、誘電媒体の埋設ワイヤにおける低抵抗短絡、開回路、断線、高抵抗漏洩、フラッシュオーバー高抵抗障害など、あらゆる種類のケーブル障害をカバーします。すべての技術指標は、GB/T 18268.1、DL/T 849.1-2019、およびJJF1042-2020に準拠しています。

XHGG502Aが従来の事前検出器と異なる点は、独自の8パルスARCマルチパルス方式です。付属のDC 35kVパルス結合器に接続すると、機器はケーブル障害点で8つの連続パルスを発射し、10.1インチ画面に高電圧と低電圧の比較波形を8組同時に表示します。システムは、高抵抗障害トレースをクリーンな低抵抗短絡等価波形に数学的に変換します。これにより、解釈がほぼ曖昧でなくなり、専門的な波形分析スキルを必要としない自動距離計算が可能になります。この技術は、3つのテストモード（TDR低電圧パルス、ICEインパルス電流、ARMアーク反射マルチパルス）と組み合わされ、クラスで最高の障害検出成功率とテスト精度を提供します。

追加のアクセサリは不要です。結合器の別途購入も不要です。ケーブルの不足もありません。TDR、ICE、ARMマルチパルステストに必要なすべてが標準出荷に含まれています。

• 10.1インチ高輝度TFTタッチディスプレイ:1024*600解像度、280nit超高輝度LEDバックライト。直射日光下でも波形は鮮明で読みやすいです。タッチ+コード付きプッシュボタンのデュアル操作 — タッチでソフトウェアナビゲーション、物理ボタンで濡れた状態でも手袋をしたまま操作可能。
• 400MHzサンプリング、0.07m解像度、120kmレンジ:業界をリードする0.07mの最小解像度を備えた可変1MHz〜400MHz A/D変換 — 従来の100MHz機器よりも7倍以上高精度です。100mから100kmまでの10段階のレンジプリセット、さらに120km以上の最大能力。
• 付属のDC 35kV結合器による8パルスARCマルチパルス:8つの連続パルスが比較波形セットを生成し、複雑な高抵抗障害を単純な短絡等価物に変換します。手動分析オーバーライドによる自動距離計算。追加の結合器購入は不要です。
• 3つの統合テスト方法:TDR（低電圧パルス：300V±15%、パルス幅0.1μs〜10μsの8段階）、ICE（インパルス電流フラッシュオーバー）、ARM（アーク反射8パルスマルチパルス）。1台の機器で、あらゆるケーブル障害シナリオに対応します。
• 完全自動操作:自動連続サンプリング — 一時的な放電波形を見逃しません。自動レンジ設定で最適なテストプリセットを選択します。自動波形分析で障害反射を特定し、距離を表示します — 手動でのカーソル配置は不要です。
• 8,000以上の波形ストレージとUSBエクスポート:現場、ケーブルID、または日付ごとに波形を保存して名前を付けます。過去のトレースを呼び出して現在の障害と比較します。PCソフトウェアへのUSBエクスポートにより、正式なレポート作成、アーカイブ管理、高度な比較分析が可能です。
• 組み込みシステム — 堅牢な安定性:専用の組み込みアーキテクチャ — Windowsのオーバーヘッドなし、ソフトウェアライセンスなし、不要なプロセスなし。完全な英語メニュー。高速起動、低消費電力、クラッシュ耐性のある操作。
• IP54保護シャーシ:防塵・防滴。-20℃の極低温変電所メンテナンスから+65℃の砂漠のケーブルトレンチ診断まで、信頼性の高い動作。
• 内蔵11.1Vリチウムバッテリー:約2時間の急速充電で5時間以上の連続フィールド操作が可能。AC/DCデュアル — AC 110V〜240V mainsに接続するか、バッテリーのみで動作します。

方法	最適な用途	典型的なアプリケーション
TDR — 低電圧パルス	低抵抗、短絡、開回路、断線障害	定期的なケーブルメンテナンス、プレ接続検証、ケーブル長と波速度のキャリブレーション
ICE — インパルス電流フラッシュオーバー	高抵抗漏洩障害（数百Ω以上）; フラッシュオーバー高インピーダンス障害	耐電圧試験後の失敗分析、経年劣化ケーブルの診断評価
ARM — 8パルスARCマルチパルス	すべての高抵抗障害 — 複雑なトレースを短絡等価物に変換	解釈が困難な単一パルストレース; 混合誘電体ケーブルの障害; マルチジョイント長距離ケーブル

梱包リスト

機器コンポーネントリスト
名前	数量	グラフィック	名前	数量	グラフィック
ケーブル障害テスター	1		結合器	1
シングルQライン	1		ダブルQライン	1
サンプラー	1		電源コード	1
結合器高電圧ラインA	1		結合器高電圧ラインB	1
アース線	1		USB通信ケーブル	1

Q: 結合器は機器に付属していますか？
A: はい。DC 35kVパルス結合器（430*380*220mm、10kg）は、すべてのXHGG502A出荷に標準で含まれており、結合器高電圧接続ケーブルAおよびBも付属しています。

Q: XLPE（架橋ポリエチレン）ケーブルをテストできますか？
A: はい。XHGG502Aは、すべてのケーブル絶縁タイプ — XLPE、油浸紙、ゴム、PVC — 低電圧（6kV以下）、中/高電圧（6kV〜35kV）、高電圧（66kV以上）の電力ケーブルに対応しています。

Q: 機器は主電源なしで動作しますか？
A: はい。内蔵の11.1Vリチウムバッテリーは、外部電源なしで開回路および低抵抗障害の低電圧パルステストをサポートします。高電圧フラッシュオーバーおよびマルチパルス方式の場合は、AC 110V〜240Vまたは発電機に接続してください。

Q: 波形をコンピュータにエクスポートできますか？
A: はい。保存されている8,000以上のすべての波形は、USB経由でPCソフトウェアにエクスポートして、アーカイブ管理、比較分析、および正式なレポート作成に使用できます。

Q: トレーニングは含まれていますか？
A: 各出荷には包括的なユーザーマニュアルが含まれています。オンサイトトレーニング、リモートビデオサポート、またはお客様のチームの要件に合わせた延長保証オプションについては、お問い合わせください。
