| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | CE, ISO |
| モデル番号: | XHGG502A |

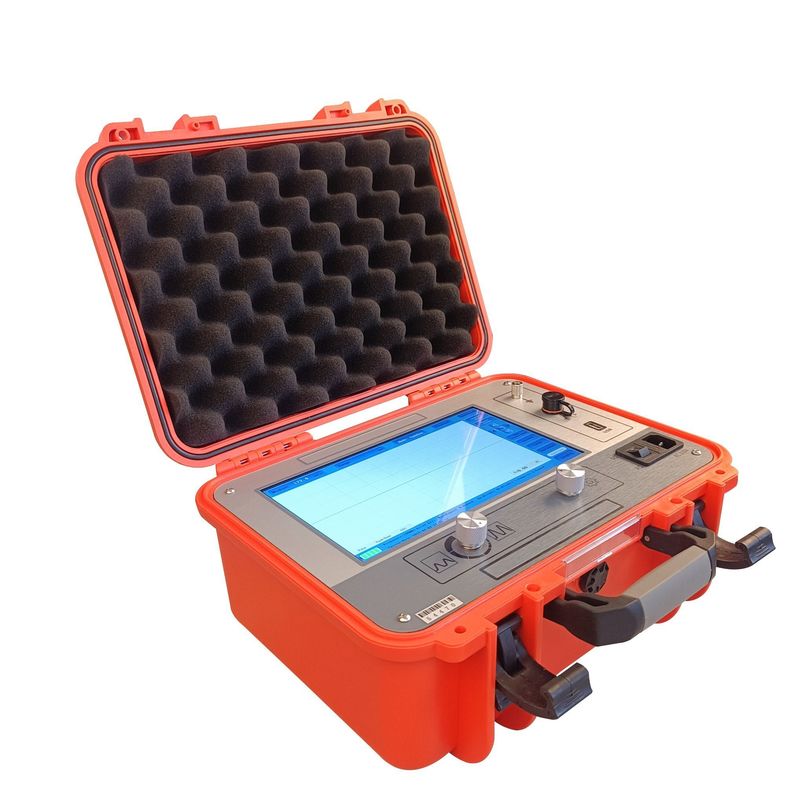

XHGG502Aケーブル欠陥検査機は,シンプルな操作ソフトウェアインターフェースを備えた工業級10.1インチタッチ統合コンピュータを採用し,人間と機械のインタラクティブなテストを可能にします.信号フィルタリングを達成するために,産業レベルの統合回路設計と組み込みオペレーティングシステムを使用しますケーブル速度測定,ケーブル長さ試験,ケーブル障害距離試験,抵抗試験を完了する.
このケーブル欠陥テストは,電源ケーブルの状態と欠陥距離を測定し分析するための特別な機器です.それは低抵抗,短回路,電源ケーブルの開き回路や断線障害高周波同軸ケーブル,路灯ケーブル,様々な材料,横切断,メディアの埋もれたケーブル,高抵抗性漏れとフラッシュオーバー高抵抗性障害.
作業モード:TDR (低電圧パルス),ICE (インパルス電流),ARM (弧反射方法) 結合装置が設定されている.
シンプルで安定した組み込みシステムを持つ工業用グレードの10.1インチフルカラーTFTタッチスクリーン.
ケーブル波速試験,ケーブル長度試験,故障距離試験の機能
完全に自動的な連続サンプル採取,リアルタイムで波形を記録し,迅速かつ正確です.
試験距離を表示するための自動試験範囲設定と自動波形分析
2つの操作モード:タッチとコードボタン,シンプルで迅速で信頼性がある
低電圧パルス方法,高電圧フラッシュオーバー方法,複数のパルス方法 (8回) の試験技術,円滑な波形表示と簡単な解釈を備えています.

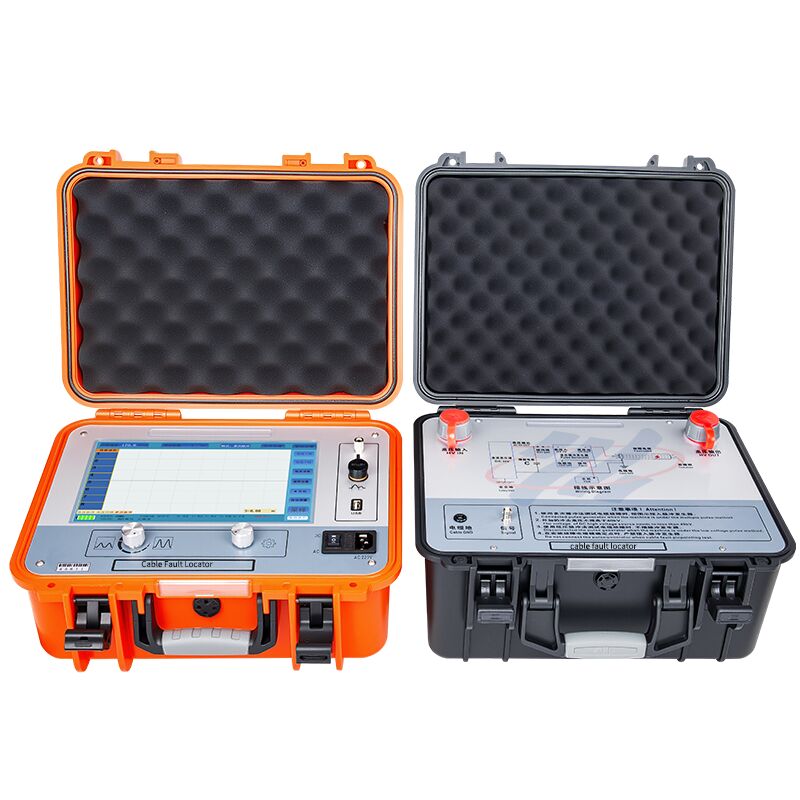

複数のパルスメソッドを使用する場合は,パルスカップラーで使用し,簡単な比較のために高電圧と低電圧の波形8つのグループを表示します.
試験波形の大量保存:現場で試験された波形を保存し,分析のために取得できます.
超高明度のLEDバックライト,280ニット,1024*600解像度で,直接日光環境に適しています.
高容量リチウム電池パック内蔵で高速充電で,電源なしの環境での試験が可能.
IP54以下ではない保護チェーシを採用する.
| パラメータ | 仕様 |
|---|---|
| 採取頻度 | 1MHz~400MHz |
| 低電圧パルス振幅 | 300V±15% |
| 範囲 | ≥120km |
| 試験範囲 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| パルス幅 | 0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| 最低解像度 | 0.07m |
| テスト・ブラインドエリア | ≤10m |
| 測定誤差 | ≤±(0.5%×L+1m),Lはケーブル長さ |
| 電源モード | 充電 AC110V~240V,50Hz/60Hz;内蔵11.1Vリチウムバッテリーパック,充電時間は約2時間,作業時間は5時間以上 |
| パルスカップラー 抵抗電圧 | DC 35kV |
| 容量と重量 | キャベルの故障検査装置 L358mm×W284mm×H168mm - 5kg;パルスカップラー L430mm×W380mm×H220mm - 10kg |
| 労働条件 | 温度 -20°C~+65°C,相対湿度 90% 大気圧 750±30mmHg |
XHGG502Aは,移動波原理に基づいて,試験中のケーブルにパルス信号を適用し,特徴的なインピーダンスの変化の故障点に反射されたエコーを捕捉します.反射時間を正確な欠陥距離に変換する低抵抗から高抵抗のフラッシュオーバーまでの障害をカバーするために,4つの試験方法が統合されています.
| 試験方法 | 作業原理 | 典型的な用途 |
|---|---|---|
| 移動波方法 | パルス信号を適用し,インピーダンスの変化点でエコーを捕捉し,反射時間を故障距離に変換します. | すべてのケーブル故障タイプをカバーするコアレンジング原則 |
| 低電圧パルス方法 | 300Vの低電圧パルスを注入し,反射波形を分析し,ケーブルの長さ,波速,断層距離を測定します. | オープン・サーキット,低抵抗,ショート・サーキット,断線障害 |
| 高電圧フラッシュオーバー方法 | DC高電圧源が故障点でフラッシュオーバー放電を誘発し,サンプラーが距離計算のために反射信号を捕捉する. | 高抵抗性漏れやフラッシュオーバー障害 |
| 複数のパルス方法 (8回) | パルスカップラーは,瞬時に発生する高電圧パルスを欠陥相に導いて弧長を延長し,高電圧と低電圧の波形を8つのグループで比較する. | 120kmまでの長距離ケーブルにおける高抵抗フラッシュオーバー障害 |
| 応用シナリオ | 典型的な用途 |
|---|---|
| 高電圧送電ケーブルのO&M | マルチパルス法による長距離送電ケーブルにおける 66kV 以上で発生するフラッシュオーバーや高抵抗漏洩の故障を事前に特定する |
| 熱電と水力発電所 | 強制的な停電時間を最小限に抑えるため,試験装置の補助電源ケーブルと出力電源ケーブルを試験する |
| 風力・太陽光発電所 | 広い,到達が難しい地形で長いフィッダーとコレクターケーブルの欠陥を特定する |
| 大規模な工業公園 | 生産ラインを中断することなく,工場区域に供給する中電圧配送ケーブルを試験する |
| ポイント | 量 |
|---|---|
| ケーブルの故障検査 | 1 ユニット |
| パルスカップラー (ホスト) | 1 ユニット |
| 電源コード | 1本 |
| 単一のQ線 (出力線) | 1本 |
| 二重Q線 (入力線) | 1本 |
| 採取箱 | 1本 |
| 透明な接地線 | 1本 |
| カップラー高電圧線A / B | 1個ずつ |
| USB通信ケーブル | 1本 |
この装置は,電源技術者に,電源ケーブルの状態の評価と故障の事前位置付けのための信頼性があり,包括的なソリューションを提供します.速くて正確な故障距離測定により停電時間を最小限に抑える.
