| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH |
| 証明: | CE, ISO |
| モデル番号: | XHGG502 |
ワンタップ — 完全テストレポート。 障害を特定した後、タッチスクリーンを一度タップします。XHGG502は、波形スクリーンショット、ケーブルタイプ、検出方法、テストパラメータ、計算された障害距離、オペレーター名、テスト場所、フィールドノートを含む完全なテストレポートを生成します。印刷、USBへのエクスポート、またはコンプライアンスのためにアーカイブ — 個別のPCや手動の書き起こしは不要です。

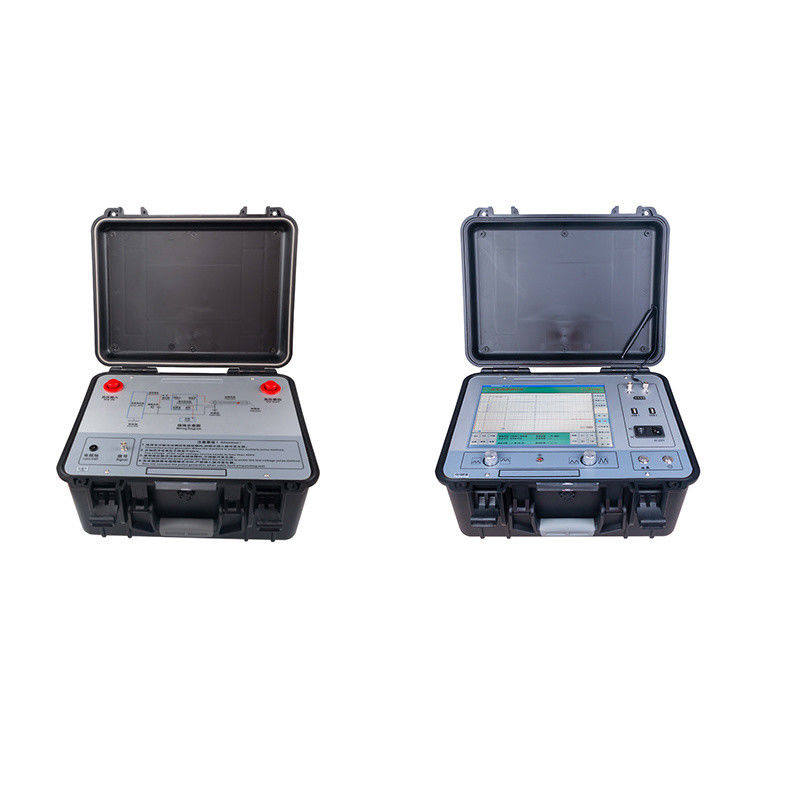

XHGG502 ARCケーブル障害事前ロケーターは、自動レポート生成をテストワークフローに直接統合します。波形取得と障害距離分析の後、オペレーターは画面上でいくつかのフィールド（テスト場所、オペレーター名、ケーブル識別、備考）に入力します。すると、装置は埋め込まれた波形スクリーンショットとすべてのテストパラメータを含む完全にフォーマットされたレポートを生成します。レポートはUSB接続プリンターから直接印刷するか、アーカイブ、メール配布、またはプロジェクト承認ドキュメントへの統合のためにUSBフラッシュドライブにエクスポートできます。この機能により、XHGG502はスタンドアロンのテスト機器から完全なフィールドドキュメントシステムへと進化し、フィールドテストとオフィスレポート間の一般的なギャップを解消します。GB/T 18268.1、DL/T 849.1-2019、およびJJF1042-2020に準拠しています。
ほとんどのケーブル障害調査ワークフローでは、最も時間のかかるステップはテスト自体ではなく、ドキュメント作成です。フィールドクルーが30分で障害を特定し、その後、シニアエンジニアがオフィスに戻って3時間を費やします。手書きのメモの書き起こし、独自のフォーマットからの波形ファイルの書き出し、テストパラメータの手動レポートテンプレートへの入力、および別のカメラで撮影した写真とのクロスリファレンス。
XHGG502はこれを数秒に短縮します。テストセッション中に、オペレーターは画面上のキーボードとスタイラスを使用して、関連するメタデータ（テスト場所、オペレーター、ケーブルID、環境条件、テストメモ）を入力します。これらの注釈は波形ファイルと共に保存されます。テストが完了すると、ワンタップでレポートが生成されます。クルーがオフィスに戻る頃には、レポートはUSBドライブにあり、作業指示書のクローズアウトまたはクライアントへの納品書に添付する準備ができています。
レポートに含まれるもの| セクション | 内容 |
|---|---|
| テスト情報 | 日付/時刻、ケーブルタイプ（XLPE/PVC/ゴム/油紙）、検出方法（LVパルス/HVフラッシュオーバー/マルチパルス）、テスト長範囲 |
| テスト結果 | 障害距離（メートル）、使用された伝播速度、カーソル位置付き波形スクリーンショット、計算された誤差範囲 |
| フィールドメタデータ | オペレーター名、テスト場所、ケーブル識別、環境条件、備考 |
| 機器データ | モデルXHGG502、サンプリング周波数400MHz、ファームウェアバージョン、キャリブレーションステータス |
レポート生成テスト機器の最も過小評価されている機能は、トレンド分析かもしれません。XHGG502は、すべてのテスト波形を検索可能なファイルシステムに保存します — ケーブル名、フィーダー、またはプロジェクト別に整理されます。 subsequentメンテナンス訪問で同じケーブルをテストする場合、オペレーターは以前の波形ファイルを開き、現在のトレースを重ね合わせます。昨年5000mでクリーンな波形を返したケーブルが、今年は伝播速度が20％減少し、3200mで反射が現れている場合、それは劣化しています — そして障害が発生する前に正確な場所がわかります。
これにより、XHGG502は障害検出ツールから予知保全機器へと進化します。規制検査サイクルを持つ公益事業では、レポート履歴は、各ケーブルセグメントがスケジュール通りにテストされ、合格または交換が必要な劣化トレンドを示す文書化された結果を示しているという監査可能な証拠を提供します。
主な技術仕様| パラメータ | 仕様 |
|---|---|
| ディスプレイとプラットフォーム | 12.1インチ産業用タッチLCD、スタイラス付属 |
| サンプリング周波数 | 400MHz |
| テスト範囲 | 68km以上。プリセット：<1km >3km |
| テストブラインドスポット | 10m以下 |
| 解像度/精度 | 0.1m読み取り / 0.5m未満の精度。±(0.5%×L+1m)以下 |
| テスト方法 | LVパルス（400V、0.25/2/4μs）/ HVフラッシュオーバー / 8パルスARCマルチパルス |
| カプラー | DC 35kV耐圧 |
| ケーブルタイプ | XLPE、PVC、ゴム被覆、油含浸紙。カスタム速度 |
| バッテリー | 10400mAHリチウム。4時間フル充電。コードレスオープン/ショートテスト |
| 寸法/重量 | 430×380×220mm。10kg（ホスト）。10kg（カプラー） |
| 準拠 | GB/T 18268.1; DL/T 849.1-2019; JJF1042-2020; CE; ISO |
| 保証 | 1年間無料。生涯テクニカルサポート |
Q: 内蔵レポートジェネレーターはどのように機能しますか？
XHGG502は、波形スクリーンショット、テストパラメータ（範囲、速度、パルス幅）、および距離測定結果をキャプチャし、ワンタップでフォーマットされたデジタルレポートにコンパイルします。これは、ユーティリティクライアントに正式なドキュメントを提供する必要があるテストサービスプロバイダーや、認定されたテストレコードが必要なプロジェクト承認テストに特に役立ちます。
Q: XHGG502とXHGG501A2の違いは何ですか？
どちらも400MHzのサンプリングと68kmの範囲を持つ12.1インチディスプレイを備えていますが、XHGG502はレポートジェネレーターと高度な波形管理機能を追加しています。XHGG502は、正式なドキュメント要件を持つ組織向けに位置付けられていますが、XHGG501A2は、統合されたレポート生成を必要としないユーザー向けに、より手頃な価格で同じコアテスト機能を提供します。
Q: どのようなテスト方法がサポートされており、どのように選択すればよいですか？
オープン/ショート/低抵抗障害、ケーブル長測定、波形速度キャリブレーションのための低電圧パルス法。リーク高抵抗障害のための高電圧フラッシュオーバー法（外部HVジェネレーターを使用）。フラッシュオーバー高抵抗障害のためのARCマルチパルス。初期診断にはLVパルスから始め、絶縁抵抗テスト結果に基づいて適切なHV方法を選択します。
Q: 完全なテストワークフローに必要なアクセサリは何ですか？
LVパルステストには、XHGG502本体とテストリードのみが必要です。HVフラッシュオーバーおよびARCマルチパルステストには、外部高電圧パルスジェネレーター（例：XHHV535シリーズ）とテスト電圧に対応したパルスカプラーが必要です。事前位置決め後の正確な掘削地点マーキングには、音響磁気ピンポインター（例：503D）が推奨されます。すべてのXZH TESTコンポーネントはシームレスに統合されます。
Q: ケーブルインベントリ用にカスタマイズされた速度プロファイルをセットアップできますか？
はい。XHGG502は、一般的な絶縁タイプ（XLPE ~172m/μs、油含浸紙 ~160m/μs）のプリセット速度値と、完全にカスタマイズ可能な速度設定の両方をサポートしています。複数のケーブルタイプを管理する組織には、インベントリ内の各ケーブルタイプの既知の長さの健全なフェーズで速度をキャリブレーションし、これらのプロファイルを保存して、将来のテストでのフィールドセットアップを高速化することをお勧めします。
Q: XHGG502はどの規格に準拠していますか？
XHGG502はCEおよびISO認証を取得しており、GB/T 18268.1（電気テスト機器のEMC要件）、DL/T 849.1-2019（ケーブル障害テスターの一般仕様）、およびJJF1042-2020（ケーブル障害ロケーターのキャリブレーション仕様）に準拠しています。12ヶ月の保証と生涯テクニカルサポートが標準です。
XHGG502の見積もりを依頼してください — カスタマイズされた速度プロファイル設定のためにケーブルインベントリを含めてください。
