XHGX507Xカスタマイズインテリジェントイエロー地下ケーブルパイプロケーター（ルートトレーシング用）

製品紹介
このケーブルパイプロケーターXHGX507Xは、地下ケーブルの電磁場信号を使用してケーブルを特定し、深度と電流を測定して、ケーブル検出機能を実現します。
このデバイスの送信機と受信機は、米国FCC規則のパート15に準拠しており、この機器は欧州指令1999/5/ECの関連規定に準拠しています。
特徴:

1. このデバイスは、ケーブル経路検索、無電圧および活線ケーブルの識別に使用できます
2. 電流方向と位相表示機能をサポートし、追跡信号の電流方向と位相を表示できる独自の技術を備えており、検索経路の精度を効果的に向上させます。
3. 同時に、ケーブルの埋設深度を検出することもできます。
4. 送信機は複数の周波数オプションを備えています。577Hz、815Hz、8kHz、33kHz、65kHz、82kHz、133kHz、SS LOW、SS HIGH、マルチ周波数モード。
5. オームメーター機能で、外部連続抵抗値をテストできます。
6. 信号強度のデジタル表示
7. ゲイン
8. 左右の矢印はパイプラインの位置を示します
9. 動作周波数
10. 信号強度のグラフィカル表示
11. 動作モード
12. バッテリー残量
13. コンパスはパイプラインの方向を示します
14. パイプラインの深度と電流のリアルタイム表示

送信機の簡単な紹介

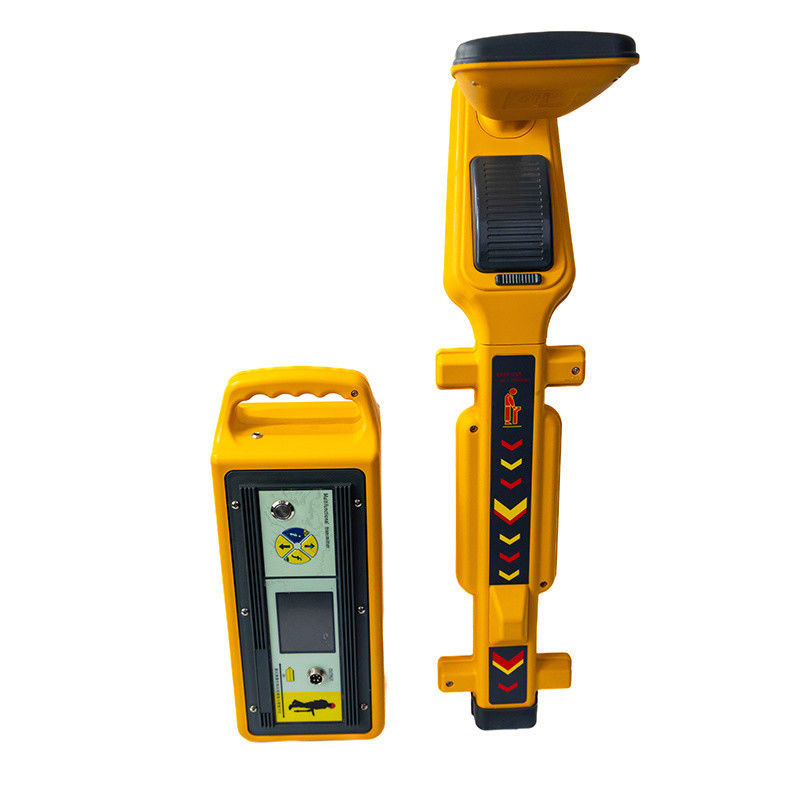

送信機パネルと機能紹介
送信機は十分な電力を放出できる信号源であり、この機器セットのコアの1つです。完全な機能、高いインテリジェンス、簡単な操作を備えています。
パネル紹介
注：上記の画像を参照してください
1.キー 2.出力ポート 3.LCDディスプレイエリア 4.周波数複合キー 5.電源調整
複合キー
6.メニュー複合キー 7.充電ポート
機能紹介
1.スイッチキー：このスイッチはセルフロック式スイッチです。押すと電源がオンになり、送信機は動作状態になります。引き上げると電源が切断され、送信機はシャットダウン状態になります。
2.出力ポート：このポートはマルチコア専用航空ソケットです。信号の出力モードを変更するために使用されます。直接接続ケーブルを接続すると直接接続モードになります。カップリングクランプを接続するとカップリングモードになります。ラインを接続しない場合は誘導モードになります。
3.液晶ディスプレイエリア：必要な基本情報を表示します。
4.周波数キー：このキーはジョグソフトスイッチです。押すたびに、出力信号の周波数を変更できます。初期電源オンは577Hzです。センシングモードでは初期8KHzです。周波数設定メニューインターフェイスでは、このキーを押すとライトバーでカバーされる周波数を選択またはキャンセルできます。マルチ周波数モード設定では、このキーを押すと出力周波数チャネルの置き換えを選択できます。
5.電源キー：このキーはジョグソフトスイッチです。押すたびに、出力電力を変更でき、低、中、高、フルグレードから選択できます。周波数メニューをめくります。マルチ周波数モード設定では、このキーを押すと出力周波数を選択できます。
6.メニューキー：このキーはジョグソフトスイッチです。このキーを押すと、周波数設定メニュー、抵抗測定モード、マルチ周波数モード設定に順番に切り替わります。
7.充電ポート：このポートはΦ2.1充電スタンドです。バッテリーを充電するために専用充電器を接続するために使用されます。

送信機インターフェイス表示内容

周波数	現在の出力周波数を表示します
電力	現在の出力電力を表示します。それぞれ低、中、 高、フルグレードを表示できます
モード	現在の動作モードを表示します。直接接続、カップリング、誘導は 個別に表示できます。
電流	電流ループ値を表示します。有効表示は0～999mAです。 インピーダンス：現在のループインピーダンス値を表示します。有効表示は 00001～20000オームです。
電力	現在のバッテリー残量を示します。バッテリーシンボルで表され、すべて黒は 満充電、左は現在の電力パーセンテージ表示です。
マッチングのヒント	画像の下の円が回転し始めたら、送信機が 安定して動作していることを意味します。
周波数設定	577Hz、815Hz、8kHz、33kHz、65kHz、82kHz、133kHz、SS LOW、SS HIGH、マルチ周波数モード。

信号出力モード - 送信機動作モード
送信機は異なるAC信号を出力でき、3つの方法（直接接続、カップリング、誘導）でターゲットケーブルに適用できます。ターゲットケーブルで信頼性の高い信号伝送を確保するには、ライン内に信頼性の高いループが必要です。これは、地面で構成される間接ループ、長いケーブルと地面の間に形成される分布容量で構成される容量性ループ、またはライン間の短絡障害点によって構成される直接ループである可能性があります。異なる回路は異なるテストを満たします。

受信機の簡単な紹介

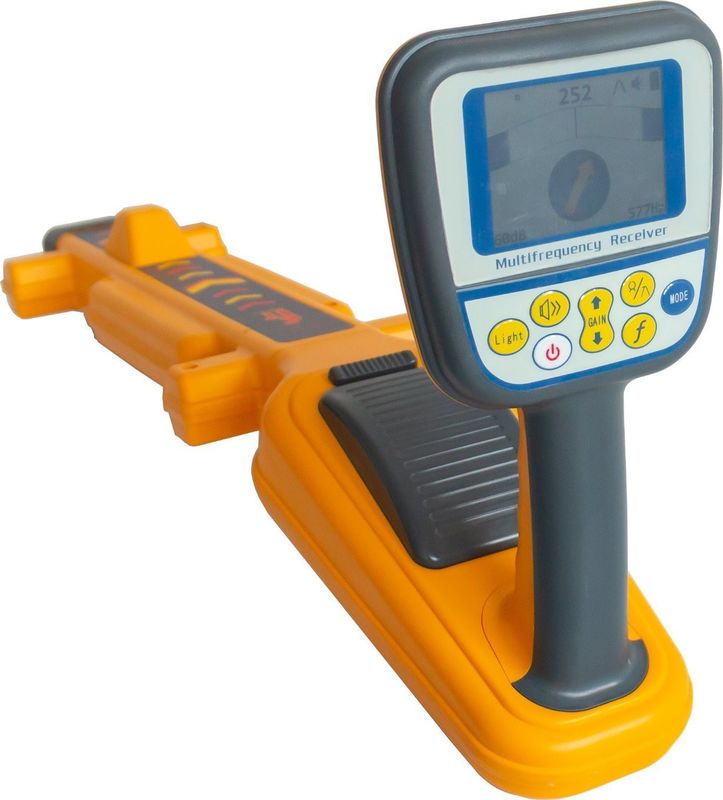

受信機パネルと機能紹介
受信機は、特定の磁場を受信し、それを電気信号に変換して表示し、オペレーターに通知できるシステム回路の統合です。これは、この機器セットの2番目のコアです。完全な機能、高いインテリジェンス、ポータブル、軽量、簡単な操作を備えています。

インターフェイス表示内容機能紹介
受信機広帯域ピークアローモードインターフェイス
周波数:現在の受信周波数値を表示します。電源オン時の初期値は577Hzです。
格子: 信号強度は格子の長さで示されます。格子は両側から中央に移動し、格子がいっぱいになると信号が強すぎるか範囲外になります。
3桁:信号強度は数値の大きさで示されます。有効範囲は00.0～99.9です。99.9が表示されると、信号が強すぎるか範囲外になります。
カラーコンパス:パイプラインの方向を示します。
深度＆電流:地下パイプラインの測定深度とパイプライン上の電流を示します。
ゲイン: 受信機が現在処理している信号の倍率を示します。ダイナミックレンジは000～140dbです。デフォルトで自動調整されます。初期起動は60dbです。
モード:受信機が信号を受信する方法を示し、ナローピーク、ワイドピーク、トラフ、ブロードピークアロー、ピーク+トラフ、外部機器を表示します。初期電源オンはワイドピークです。外部デバイスは自動的に認識されます。
バッテリーレベル: 現在のバッテリーレベルを示します。バッテリーシンボルで示されます。
音量: ブザーの現在の動作状態を示します。ホーンシンボルと線で表され、線1本は低音量、線2本は中音量、線3本は高音量、バツ印はブザーオフです。初期電源オンはブザーオフです。
左右の矢印: ケーブルから離れた位置に矢印が自動的に表示され、ケーブルの位置を示します。ケーブルの上には2つの矢印が表示されます。
電流方向:SS周波数を使用する場合、この機能は信号電流の方向を表示して、オペレーターの経路探索を支援できます。
位相表示:SS周波数を使用する場合、受信機は信号の位相を表示します。周波数キーを長押しすると位相がクリアされます。受信機の特性
1)ケーブルポジショニング：クレスト法を選択し、平行アンテナポジショニングを使用してターゲットケーブルを迅速に追跡します。ケーブルの上にある場合、信号は最大になり、両側は減少します。トラフ法を選択し、垂直アンテナを使用してポジショニングします。隣接するケーブルや干渉源がない場合、ポジショニングはより正確で信頼性が高くなります。受信機がケーブルの上にある場合、信号は最小になり、両側の信号は大きくなります。
2)深度測定：直接接続モードでは、深度は直接測定されます。受信機をパイプラインの真上に置き、コンパスが示す方向がまっすぐ前を向いているときに機器本体を静止させると、左上にリアルタイムの深度値が表示されます。
音声プロンプト
この機器の優れた機能は、音声プロンプトを備えていることです。これにより、長時間の作業中にオペレーターの目の疲れを軽減し、検出作業をより簡単かつ明確にすることができます。受信機から発せられる音の音量は、受信信号の強度に比例します。ユニティゲインでは、受信機からの音が大きく速い場合、受信信号が強いことを意味し、その逆は
受信信号が弱いことを意味します。受信機がクレスト法にある場合、ケーブルの真上では音が最も大きく鋭く、両側では音が小さくまばらになります。受信機がトラフ法にある場合、パイプラインの真上では音が最も小さくまばらで、両側では音が大きくタイトになります。
受信機動作モード
動作原理
ケーブルに信号が印加されると、ケーブルに電流が流れ、その電流がケーブルの周りに放射される磁場を生成します。磁場の周波数は、印加信号の周波数と一致します。強度は、円の中心としてのケーブルであり、放射は減少し、方向は放射円上の特定の点の接線方向です。
受信機は、内部アンテナまたは外部入力デバイスを介してケーブルから放射される磁場信号または漏洩電場信号を受信し、2つの異なる動作モードで処理でき、オペレーターに信号強度変化を通知します。
信号受信モード - 受信機動作モード
クレスト法（ナローピーク、ワイドピーク、ブロードアロー、ピーク+トラフ）
トラフ法（トラフ）
