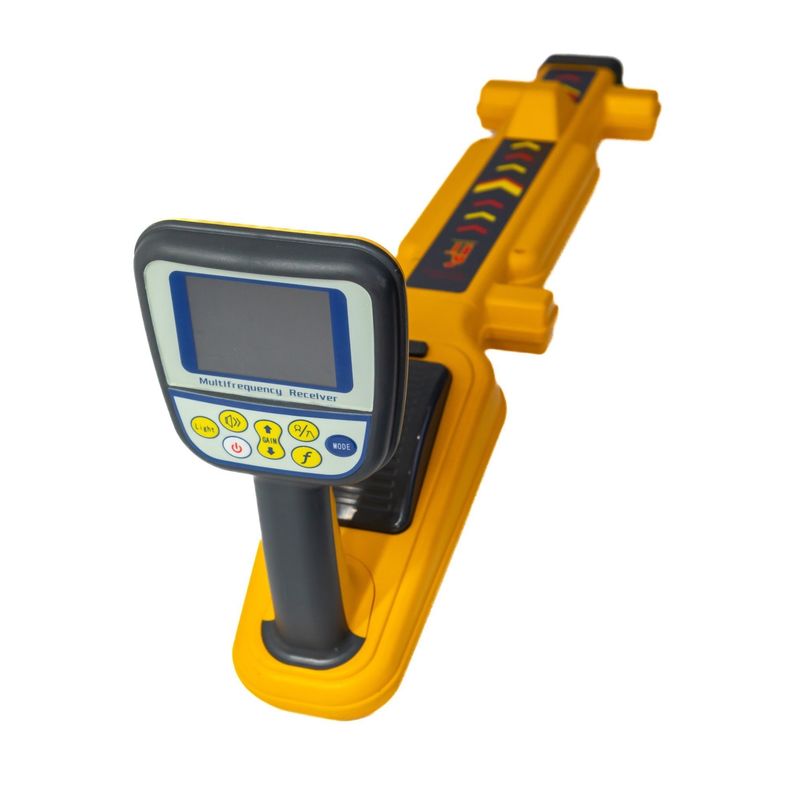

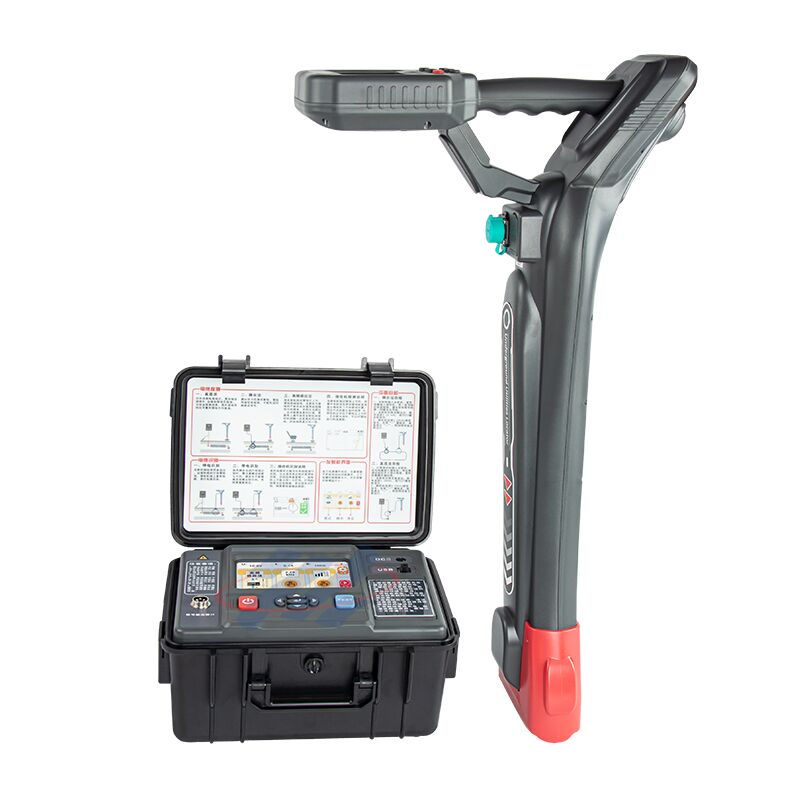

ポータブル電気ケーブルと金属パイプラインのロケーションテスト

Name: ポータブル電気ケーブルと金属パイプラインのロケーションテスト
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

製品詳細:

起源の場所:	シアン,山西,中国
ブランド名:	XZH TEST
証明:	CE, ISO
モデル番号:	XHGX507X

詳細情報

起源の場所:

シアン,山西,中国

ブランド名:

XZH TEST

証明:

CE, ISO

モデル番号:

XHGX507X

適用する:

地下ケーブルとパイプの位置

カスタマイズ:

OEM サービス

輸送パッケージ:

泡で満たされた木製のケース

保証:

12ヶ月

送信機の動作モード:

直接接続,結合,インダクティブ

ディスプレイ:

デジタル

送信機の出力周波数:

577Hz,815Hz,8kHz,33kHz,65kHz,82kHz,133kHz SS低,SS高,多周波モード

受信機周波数:

50Hz,60Hz,LF,SSLOW,SSHIGH,577Hz,8KHz,33KHz,82KHz,133KHz,最初は577Hzでした

Trading Information

最小注文数量:

1 ユニット

パッケージの詳細:

木製ケース

受渡し時間:

5~8営業日

支払条件:

T/T

製品の説明

このケーブルパイプロケータ XHGX507Xは地下ケーブルの電磁場信号を使用してケーブルを位置付け深さと電流を表示しますケーブル検出機能を実現するために.
この装置の送信機と受信機は,米国FCC規則第15部分に準拠しており,この機器は,欧州指令1999/5/ECの関連規定に準拠しています.
特徴:

このデバイスは,ケーブル経路の検索,電源オフとライブケーブルの識別に使用することができます

追跡信号の現在の方向と相を表示する機能をサポートし,追跡信号の現在の方向と相を表示できるユニークな技術を持っています.検索経路の正確性を効果的に向上させる.

同時にケーブルの埋もれた深さも検出できます

複数の周波数オプションを持つ送信機,577HZ,815HZ,8KHZ,33KHZ,65KHZ,82KHZ,133KHZ,SSLow,SSHIGH,マルチ周波数モード

オームメーターを用いて電流の外部連続抵抗値をテストする機能.

シグナル強さのデジタル表示

左と右の矢印はパイプラインの位置を示します

作業頻度

信号強さのグラフィック表示

動作モード

バッテリー電源

パイプラインの方向を指示する

パイプラインの深さと電流のリアルタイム表示

送信機についての簡潔な紹介

ポータブル電気ケーブルと金属パイプラインのロケーションテスト 3

送信機のインストラムパネルと機能の導入
送信機は十分な電力を放出できる信号源であり,この装置のコアの一つである.完全な機能,高度な知能,シンプルな操作を有する.
パネル紹介
注:上記の画像を参照してください
1鍵 2.出力ポート 3.LCDディスプレイエリア 4.周波数複合鍵 5.電源調整
複合鍵
6メニュー複合キー 7. 充電ポート
機能導入
1. スイッチキー: このスイッチは自己ロックスイッチです.電源をオンにするためにそれを押してください. 送信機は動作状態にあります. 電源を切り離すためにポップアップします. 送信機はシャットダウン状態にあります.
2. 出力ポート:このポートは多コア専用航空ソケットであり,信号の出力モードを変更するために使用されます.直接接続ラインを接続するのは直接接続モードです.クランプの接続を挿入すると,クランプモードです.線を接続しないのはインダクションモードです.
3液晶ディスプレイエリア: 必要な基本情報を表示します.
4. 周波数キー: このキーはジョグソフトスイッチです. 押すたびに出力信号の周波数は変更できます. 初期電源は577Hzです. 初期感知モードでは8KHzです.周波数設定メニューのインターフェースで, ライトバーがカバーする周波数を選択またはキャンセルするためにこのキーを押します. 多周波モードの設定では,出力周波数チャネルの交換を選択するためにこのキーを押します.
5. パワーキー:このキーはジョグソフトスイッチです. 押すたびに出力力を1回変更できます. 低グレード,中級,高級,フルグレードから選択できます.周波数メニューをクリック; 多周波数モードの設定では,このキーを押して出力周波数を選択します.
6. メニューキー: このキーはジョグソフトスイッチで,このキーを押して周波数設定メニュー,抵抗測定モード,マルチ周波数モード設定にサイクルします.
7充電ポート:このポートは Φ2.1 充電スタンドであり,バッテリーを充電するために特別な充電器を接続するために使用されます.
トランスミッターインターフェイスの表示コンテンツ

頻度	現在の出力周波数を表示する
パワー	低級,中級,高級,低級,低級,中級,低級,中級,中級,中級,中級,中級,中級,中級,中級,中級高級と全級
モード	直接接続,結合,インダクションができます. 別々に表示される.
流動	ループの電流の値を表示する.有効表示は0-999 mAである. 阻力: ループの電流阻力値を表示します.有効表示は 00001〜20000オーム
パワー	電池の電力を表示します.電池のシンボルで表示されます.すべて黒です. 左側が現在の電力の割合です
マッチングチップ	送信機が動いていることを意味します. 安定して動いています
周波数設定	577Hz,815Hz,8kHz,33kHz,65kHz,82kHz,133kHz 低周波,高周波,多周波モード

信号出力モード - 送信機の動作モード
送信機は異なるAC信号を出力し,ターゲットケーブルに3つの方法で (直接接続,結合,インダクション) 適用することができます.ターゲットケーブルで信頼性の高い信号伝送を確保するために地面からなる間接回路であることもできます.十分な長さのケーブルと地面の間に形成された分散容量で構成される容量回路線路間の短回路故障点からなる直回回路.異なる回路は異なる試験に応えている.
受け取る者への簡潔な紹介

ポータブル電気ケーブルと金属パイプラインのロケーションテスト 4

受信パネルと機能の導入
受信機は,特定の磁場を受信し,それを電気信号に変換し,それを表示し,操作者に提示できるシステム回路の統合である.このツールの2つ目の核心です完全に機能し,高度にインテリジェントで,携帯可能で,軽量で,操作が簡単です.

ポータブル電気ケーブルと金属パイプラインのロケーションテスト 5

インタフェース表示コンテンツ機能の導入
受信機幅広くピーク矢印モードインターフェース
頻度:電源を入れると初期値は577Hzである.
格子:信号強度は,グリットの長さによって示される.グリットは両側から真ん中へと移動し,グリットは満載したとき,信号はあまりにも強く,または範囲外です.
3桁の数字シグナル強度は数字の大きさで示される.有効範囲は00.0〜99である.999.9 が表示されたら信号が強すぎたり範囲外だったりします
カラーコンパス:パイプラインの方向を示します
深さと電流:地下のパイプラインの測定深さとパイプライン上の電流を表示します.
利益:受信機が現在処理している信号の拡大を表示し,動的範囲は000-140dbで,デフォルトで自動的に調整されます.初期ブートは60dbです.
モード:受信機が信号を受信する方法を表示し,狭いピーク,広いピーク,谷間,広いピーク矢印,ピーク+谷間および外部機器を表示します.初期電源は広いピークです.外部デバイスは自動的に認識されます.
バッテリーレベル:現在の電池レベルを表示します.電池のシンボルで表示されます.
容量:鳴き声の現在の動作状態を表示します鳴き声のシンボルと線で表示されます 1列は低音量,2列は中音量,3列は高音量ですそして,十字架はベルを消すためのものです最初の電源は鈴を消す
左と右の矢印:ケーブルから矢印が自動的に表示され,ケーブルの位置が表示されます.
現在の方向:SS周波数を使用する場合,この機能は信号電流の方向を表示し,操作者が経路を見つけるのに役立ちます.
段階表示:SS周波数を使用すると,受信機は信号の相を表示します. 周波数キーを長く押して相をクリアします.

受容器の特性
1) ケーブル位置付け: 波の頂点方法を選択し,並列アンテナ位置付けを使用して,ターゲットケーブルを迅速に追跡します.信号は最大で,両側が減少します.. 谷の方法を選択し,位置付けのために垂直アンテナを使用します. 隣接するケーブルや干渉源がない場合,位置付けはより正確で信頼性があります.受信機がケーブルの上にあるとき信号は最小で両側からの信号は大きい
2) 深さの測定:直接接続モードでは,深さは直接測定されます.受信機をパイプラインの上に直接配置します.針盤が示す方向が直前を指しているとき,器具体を静かにしておく, リアルタイムの音響値は左上角に表示されます.
音声プロンプト
この装置の素晴らしい特徴は,音声プロンプトが搭載されており,長時間作業する際の操作者の目の疲労を軽減し,検出作業をよりシンプルで明確にすることができます.受信機から放出される音の音量が受信信号の強さに比例するユニットゲインでは,受信機からの音が大きく,速くすると,受信信号が強く,逆もそうである.
受信信号は弱い.受信機がクレストモードにあるとき,音はケーブルの上部で最も強く,鋭い.そして音は両側で小さく,薄い.受信機がバレーメソッドにあるとき音は両側から強くて強く聞こえます音は両側から強くて強く聞こえます
受信機の動作モード
作業原理
ケーブルに信号が伝わるとケーブルに電流が流れ電流は電線周りに電磁場を作り出します磁場の周波数は,適用された信号の周波数と一致します.線は,電球の円の中心であり,放射線は減少し,方向は,電球の円上の特定の点の触角方向です.
受信機は,内部アンテナまたは外部入力装置を通ってケーブルから放出される磁場信号または漏れた電気フィールド信号を受信します.2つの異なる作業モードで処理することができます信号の強さの変化が操作者に提示されます.
信号受信モード - 受信機の動作モード
クレスト方法(狭いピーク,広いピーク,広い矢印,ピーク + 谷)
トップメソッド(深淵)
梱包リスト
