15WのトランスミッターとケーブルIDを搭載した 多機能デジタル地下金属ケーブルパイプライン検出器 XHGX507C1

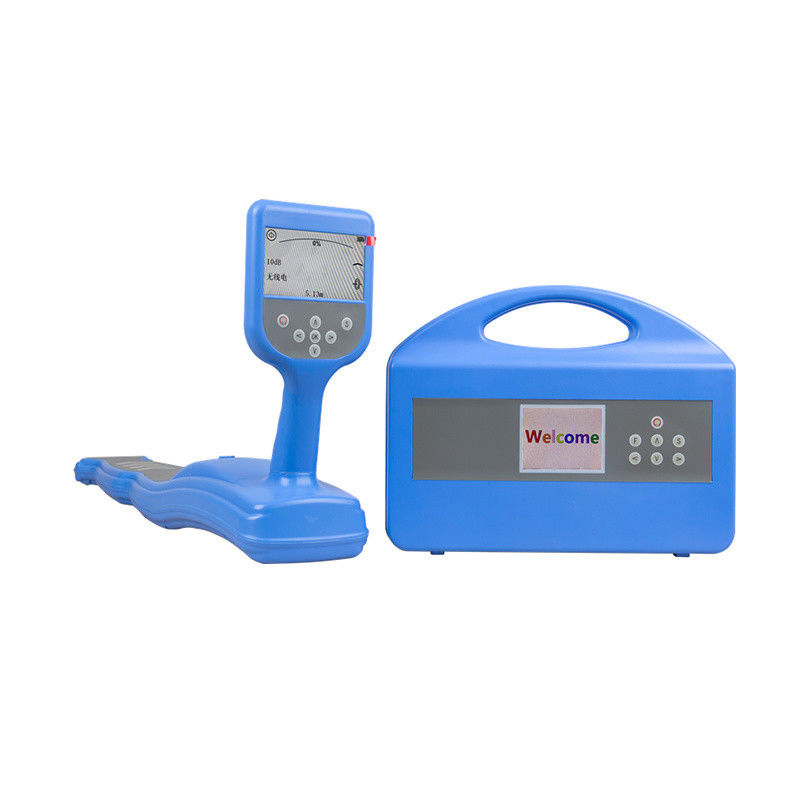

XHGX507C1 ケーブルパイプロケーターは、自治体インフラ、電力網、通信、パイプラインネットワーク事業者のために開発されたプロフェッショナルな地下埋設物探査システムです。この完全キットは、15Wの高出力送信機（最大300V直接出力、9段階調整可能）、リアルタイム深度および電流測定機能を備えた高精度受信機、Φ125mmカップリングクランプ、Φ200mmフレキシブル識別クランプを組み合わせたもので、ケーブル/パイプ経路追跡、方向表示、埋設深度測定（0～20m）、最大20本のケーブルのインテリジェント識別、オプションのAフレーム接地障害ピンポイント機能を統合ツールボックスでサポートします。

送信機と受信機の間を繰り返し移動する必要がある従来のロケーターとは異なり、XHGX507C1では、技術者は送信機側で最大20本のケーブルを事前に校正（L1～L20と番号付け）し、リモート側でそれらを1本ずつ識別できます。受信機は、成功した一致を緑色のチェックアイコンとビープ音でマークし、ターゲット以外のケーブルを赤いクロスで表示します。これにより、現場作業時間が大幅に短縮され、マルチケーブルの作業現場での安全性が向上します。

• 15W高出力送信機、9段階調整可能: 最大300Vの直接出力電圧、全自動リアルタイムインピーダンスマッチング、過負荷および短絡保護により、さまざまな土壌および接地条件で安定した信号注入を保証します。
• 3つの信号注入方法: 直接接続（最も強力な信号、探査範囲最大20km）、カップリングクランプ（非接触、活線ケーブルに適しています）、誘導（配線不要、埋設深度2m未満用）。出力モードは、接続されたアクセサリによって自動的に識別されます。
• 11の有効＋パッシブ探査周波数: 640Hzから197kHzまでの11の有効周波数（640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz）に加え、50Hz/60Hz/250Hzの商用周波数および無線周波数のパッシブ探査。受信機では合計14の周波数を選択可能です。
• リアルタイム深度および電流測定（0～20m）: 中心軸の平面位置精度は±5%（埋設深度0～3m）および-10%（埋設深度3～20m）以内。より信頼性の高い深度検証のために、手動の45°谷法および80%広ピーク法が利用可能です。
• 長距離追跡: 直接接続は一般的にケーブル長0～20kmに達します。カップリング方法は、接地抵抗、ケーブル抵抗、埋設深度に応じて一般的に0～10kmに達します。
• 20ケーブル識別システム: 最大20本のケーブル（L1～L20）を事前に校正します。探査電流が≥0.3mAで、校正値の75%～135%以内であり、電流方向矢印が一致する場合に識別が成功します。緑色のチェックとビープ音で表示されます。ターゲット以外のケーブルは赤いクロスで表示されます。
• 電流方向分析: 640Hz、1.28kHz、2.56kHz、3.20kHzでは、受信機が信号位相を比較して、ターゲットパイプラインを隣接する並列線から区別します。これにより、混雑したユーティリティコリドーでの追跡エラーの最も一般的な原因が排除されます。
• ワイヤクルーズガイド＆クラシックポジショニングインターフェース: 視覚的なシミュレーションパイプラインと方向矢印が、オペレーターをラインの真上に直接誘導します。クラシックモードにはコンパス表示が追加され、信号歪み測定はピーク波形と谷波形を比較してデータの信頼性を検証します。
• 強力な干渉防止設計: 超狭帯域デジタルフィルタリングにより、隣接する活線からの商用周波数および高調波干渉を抑制します。緑/赤の信頼性インジケーターは、表示された結果が信頼できるかどうかをオペレーターに伝えます。
• オプションのAフレーム接地障害位置特定: ステップ電圧法を640Hz～3.20kHzで使用し、パイプラインやケーブルシースの絶縁損傷および接地障害を方向矢印ガイダンスで特定できます。

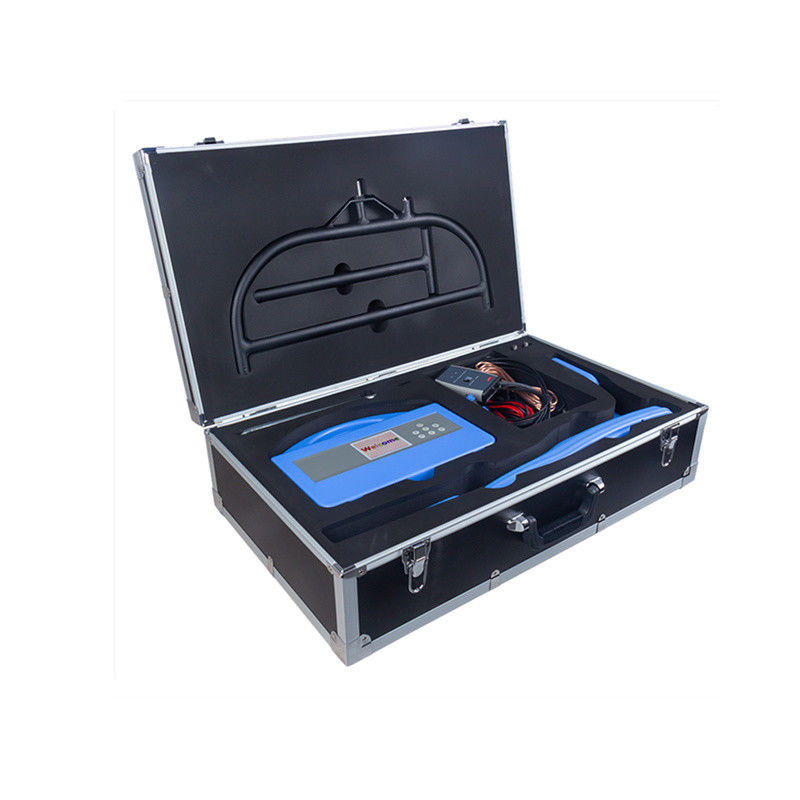

• フィールド対応設計: 5インチ（送信機）および4.3インチ（受信機）の静電容量式タッチLCDは、太陽光下でも読み取り可能です。統合された特殊ツールボックスは約200kgの圧力に耐え、長寿命の充電式リチウム電池は丸一日の作業をサポートします。
