| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHHV535-4T |
この XHHV535-4T は、高エネルギーのトロリー搭載型高圧DCサージ発生器で、2450J の放電エネルギー を供給します。これは XHHV535 シリーズの中で最も高いエネルギー量で、最大 35kV まで対応し、地下電力ケーブルの故障テストやDC耐電圧分析に使用されます。単一の 4μF/35kV エネルギー貯蔵コンデンサ を中心に構築されており、高抵抗ケーブルの困難な故障に対して最大のフラッシュオーバーエネルギーを提供します。設計はシンプルでコスト効率の高い単一コンデンサ方式です。

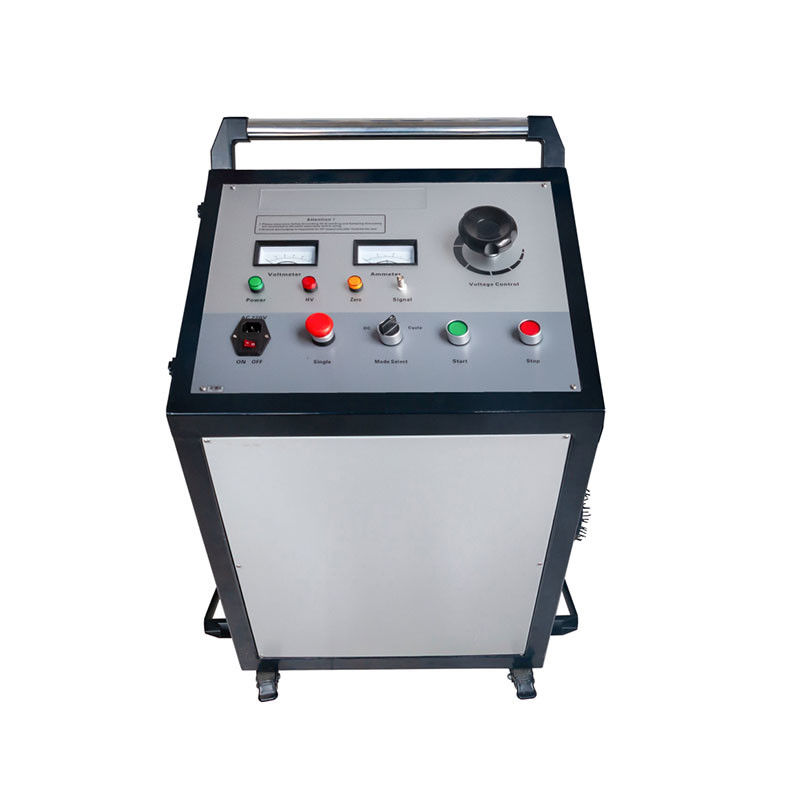

DC高電圧源、エネルギー貯蔵コンデンサ、放電球ギャップ、自動放電装置、および内蔵の故障サンプリング波形モジュールを 移動式トロリーシャーシ（119kg）に統合した XHHV535-4T は、DC耐電圧テスト、単一インパルス放電、および 7秒の自動インパルスタイミング による周期的なサイクル放電の3つのモードで動作します。デュアルQライン通信ソケットにより、高電圧フラッシュオーバーテスト中のケーブル故障ロケーターとの同期波形取得が可能です。トロリーの人間工学に基づいた設計により、ワークショップや実験室環境での移動が容易です。
最大のエネルギー、最小限の複雑さXHHV535-4T は、実績のある単一コンデンサアーキテクチャを通じて、XHHV535 ファミリーの中で最大の単一パルス放電エネルギー（2450J）を提供します。多電圧切り替えの柔軟性よりも ピークフラッシュオーバーエネルギー を優先する組織にとって、4T は、3速の XHHV535-4TS と比較して、コンポーネントが少なく、メンテナンスの複雑さが低く、より手頃な価格で優れた価値を提供します。故障バリアを突破するために最大の放電電力が重要な 高抵抗ケーブル故障アプリケーション に最適です。

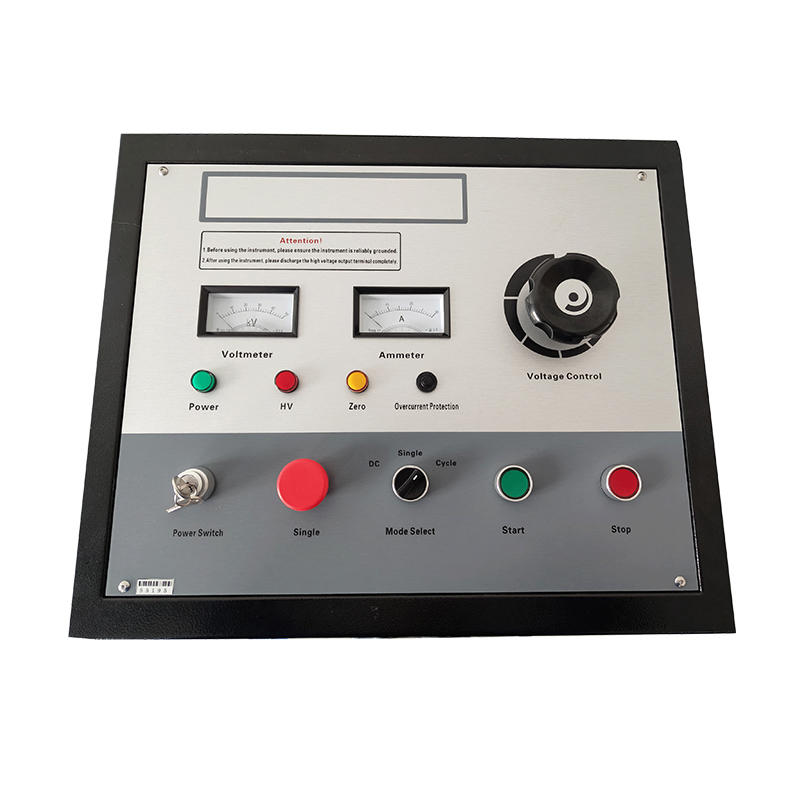

| コントロール | 機能 |
|---|---|
| 電流計 | 低電圧側電流をリアルタイムで表示 |
| 電圧計 | 高電圧出力レベルを表示 |
| ゼロインジケーター | 電圧ノブがゼロ位置にあることを示します。開始が有効になる前に点灯する必要があります。 |
| HVインジケーター | 点灯 = 高電圧アクティブ；消灯 = 高電圧出力なし |
| 電源インジケーター | 電源スイッチオン後、AC220V電源が正常な場合に点灯 |
| 電源スイッチ | AC220V 50Hz 入力；8A ヒューズ；メインシステム電源制御 |
| モードセレクター | 耐電圧（DC）、単一インパルス、サイクル放電 |
| 開始ボタン | ゼロ状態から高電圧を開始します；HVライトオン；ゼロ以外は無効 |
| 停止ボタン | 高電圧出力を遮断します；デバイスとケーブルの残留電圧を自動放電します |
| 電圧制御ノブ | ゼロ状態 = ゼロライトオン；HV開始後、回転させて電圧をブーストします |
| 信号ソケット | フラッシュオーバー波形サンプリング用のケーブル故障ロケーターへのデュアルQライン |
| 出力電圧 | 0～35kV（連続調整） |
|---|---|
| 内蔵コンデンサ | 4μF/35kV |
| 放電エネルギー | 2450J |
| サージ電力 | 2kVA |
| 自動インパルス時間 | 約7秒自動（手動オーバーライド可能） |
| 電圧精度 | 2.5 レベル |
| 高電圧分圧器 | 内蔵；リアルタイム高電圧側計測 |
| 動作モード | DC耐電圧 / 単一インパルス / サイクル放電 |
| 安全保護 | ゼロスタートインターロック、自動放電、過電流、過電圧 |
| 波形サンプリング | 内蔵故障サンプリングモジュール + 通信ソケット |
| 電源 | AC220V±10%、50Hz±2Hz（他の周波数もカスタマイズ可能） |
| 周囲温度 | -20 ～ +50℃ |
XHHV535-4T は、ケーブルテストワークショップ、電力ユーティリティメンテナンスデポ、産業用電気テストチーム、および 予算を重視するテストサービスプロバイダー が、高抵抗故障解決のために最大の単一パルス放電エネルギーを必要とする場合に役立ちます。単一コンデンサアーキテクチャは、マルチスピード代替品と比較して メンテナンスオーバーヘッドが低く、優れたコストパフォーマンスを提供し、35kV以下でのテストが主で電圧レベルのコンデンサ切り替えの必要がない組織にとって実用的な選択肢となります。マルチ電圧コンデンサ選択が必要なアプリケーションについては、XHHV535-4TS（3速）を参照してください。フィールドポータブルニーズについては、XHHV535-2L（25kg）または XHHV535-4Z（35kg）を参照してください。
Q: ケーブル故障検出において、高電圧サージ発生器はどのように機能しますか？
サージ発生器は、高エネルギーパルスを故障したケーブルに放電し、故障点で制御された高電圧アークを発生させます。このアークは、音響信号（地面のマイクで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁信号の到達時間の組み合わせにより、オペレーターは音響磁気同期と呼ばれる技術を用いて、正確な故障位置を特定できます。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kVの範囲を使用します。中電圧配電ケーブル（6～15kV）には、16kVの範囲が適切です。高電圧送電ケーブル（35kV以上）には、32kVの範囲を使用します。常にケーブルメーカーの最大テスト電圧仕様を確認し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器のテストには、厳格な安全プロトコルが必要です。接続前に、ケーブルが完全に非通電状態であり、すべての電源から隔離されていることを常に確認してください。警告標識を設置し、テストゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的に役立ちます。低エネルギー設定（例：864J～1024J）は、初期の故障確認や、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗故障の特定に最適です。中程度のエネルギー（1225J～2048J）は、ほとんどの日常的な故障特定のための最適な音響信号強度を提供します。高エネルギー（2450J以上）は、検出可能な音響シグネチャを生成するためにより強力なアーク生成を必要とする、非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？

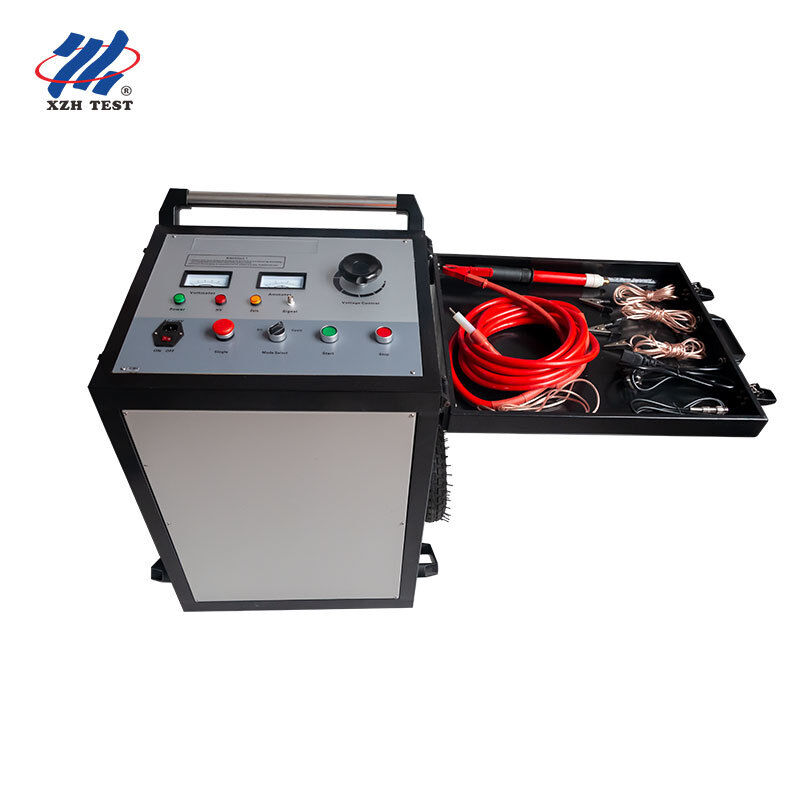

製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージ発生器、高電圧出力ケーブル、アースケーブル、放電ロッド、ユーザーマニュアル、および安全な輸送のためのロック付きキャスターを備えたヘビーデューティートロリーが含まれています。オンサイトでの設置、試運転、オペレーターの安全トレーニングは、リクエストに応じて利用可能です。放電ギャップ、コンデンサ、高電圧ダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
