| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| モデル番号: | XHZ1320 |
トランスフォーマーがシステムの中核装置であるため, トランスフォーマーの長期的かつ信頼性の高い運用はシステム全体の安定性と信頼性に関係しています.
トランスフォーマーの直流抵抗は,半成品,完成品の工場試験,設置,トランスフォーマー製造における電源部門の手渡し試験と予防試験変換コイルの材料選択,溶接,ゆるい接続部品,欠落したスレッド,壊れたワイヤ,など,操作後に欠陥と隠された危険を効果的に検出することができます.トランスフォーマー直流抵抗の迅速な測定の必要性を満たすために当社は,自社の技術的優位性を利用して トランスフォーマーDC抵抗テスト機を開発しました.

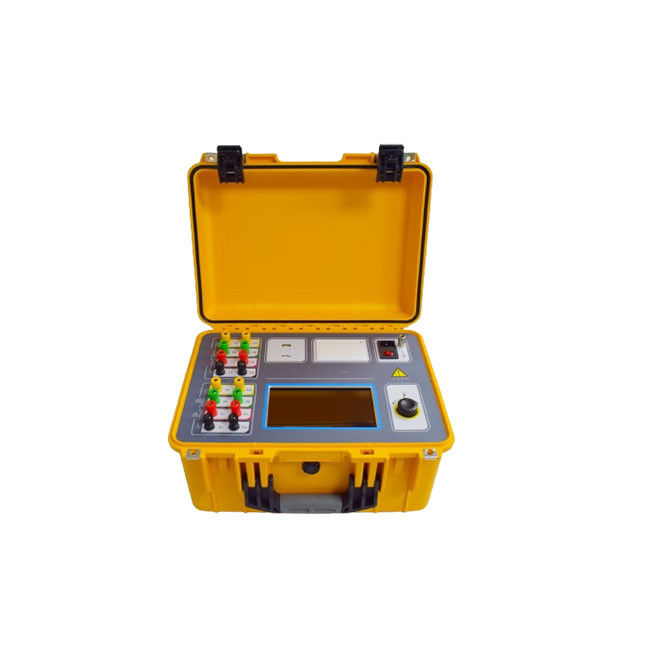

この儀器XHZ1320 DC巻き込み抵抗テストは,磁化方法試験,三相試験 (Yn,Y,△) と脱ガス機能を統合した新しい世代の高速テストです.大型の電源トランスフォーマーのDC抵抗を測定するための理想的な機器です. 画面はタッチ制御とシャトルノブ操作の真の色大画面高解像度LCDディスプレイを採用し,現場での使用に便利です. 英語メニュープロンプト機能があります.簡単で直感的な操作テスト速度が高速で,精度は高く,測定範囲は広い.
|
1高電圧端末 トランスフォーマーの高電圧側ブッシュに接続します |
|
2低電圧端末 トランスフォーマーの低電圧側ブッシュに接続します |
|
3タッチスクリーン 画面サイズは7.0インチ.解像度は1024×600です. |
|
4シャトルボタンを"つ触れる 計器のすべての機能が操作可能である. |
|
5地上ターミナル 装置はしっかりと接地され,接地点には塗料や腐蚀が付いており,除去する必要があります. |
|
6オン/オフキー 電源スイッチを2秒間入れます |
|
7プリンター 試験結果を印刷する |
|
8. USBインターフェース 試験データを保存するために外部USBフラッシュドライブを使用します.FATまたはFAT32形式のUSBフラッシュドライブを使用してください.保存プロセス中にUSBフラッシュドライブを取り除くことは厳禁です. |
テクニカル仕様
| 出力電流 | 単相 | 20A,10A,5A,1A0.1A,10mA,<1mA |
| 3 段階 | 10A+10A,5A+5A,1A+1A0.1A+0.1A | |
| 測定範囲 | 単相 |
20 Aレベル 0.5mΩ ∞ 1 Ω 10Aレベル 1.0mΩ2 Ω 5Aレベル 10mΩ4 Ω 1Aレベル 0.1Ω 〜 20Ω 0.1Aレベル2.0Ω~200Ω 10mA レベル 50Ω2kΩ <1mA範囲 500Ω 〜 25kΩ |
| 3 段階 |
10A + 10A ギア 0.5mΩ ~ 0.8 Ω 5 A + 5 Aレベル 10 mΩ ~ 1.6 Ω 1 A + 1 Aレベル 0.1 Ω ~ 8.0 Ω 0.1A+0.1Aギア 2.0 Ω ~ 80 Ω |
|
| 精度 | ± (読み方×0.2%+2語) | |
| 電源 | AC220V±10%,50/60Hz | |
| 動作温度 | -10°C〜50°C | |
| 相対湿度 | <90% 凝縮物がない | |
| 計器の音量 | 400×315×223mm | |
| 計測器の重量 | 9kg | |
