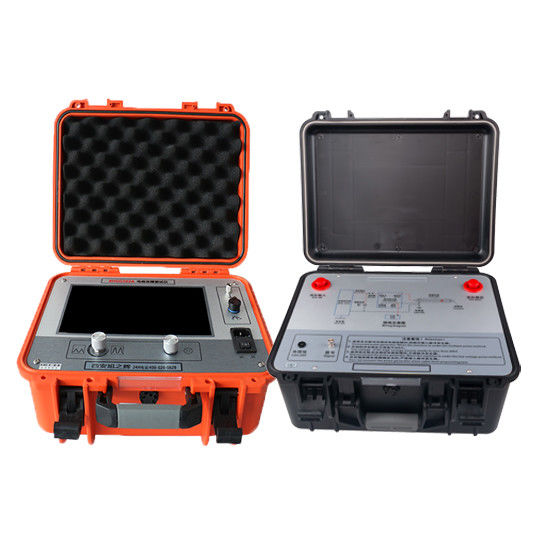

ケーブル障害プリロケータ XHGG502A 120km 範囲 400MHz マルチパルスケーブル障害テスター DC 35kV パルスカプラ IP54 付き

Name: ケーブル障害プリロケータ XHGG502A 120km 範囲 400MHz マルチパルスケーブル障害テスター DC 35kV パルス カプラ IP54 付き
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,550.00 USD
Availability: InStock

製品詳細:

起源の場所:	陝西省、中国
ブランド名:	XZH
証明:	CE, ISO
モデル番号:	XHGG502A

詳細情報

起源の場所:

陝西省、中国

ブランド名:

XZH

証明:

CE, ISO

モデル番号:

XHGG502A

ハイライト:

High Light

ハイライト:

IP54 耐久性のあるケーブル障害テスト0.07m精密ケーブルロケータ 120km

高速充電多パルスARCロケータ

fast charge multi pulse ARC locator

Trading Information

最小注文数量:

1ユニット

価格:

交渉可能

パッケージの詳細:

木製の包装

受渡し時間:

3-5 営業日

支払条件:

T/T

供給の能力:

1ヶ月あたりの500単位

製品の説明

XHGG502Aケーブル・ファールト・プレロケーターは産業用10基のプロの機器です1インチフルカラーTFTタッチスクリーンシンプルな操作インターフェース付きの全インワンコンピュータ人と機械のインタラクティブなテスト現代の電子・コンピュータ技術と産業用集積回路と部品を組み合わせ信号フィルタリング,取得,データ処理,ケーブル波速度の測定を完了するためのグラフィック表示とグラフィック分析,ケーブルの長さ試験とケーブルの故障距離試験.内蔵された高容量リチウム電池とIP54またはそれ以上の保護シャシーが安定性を保証します.現場での信頼性のある,使いやすい性能.

適用範囲

XHGG502Aは低抵抗,短回路,オープン回路,断路ケーブルの故障を特定し分析するために特別に設計されています高抵抗性の漏れや高抵抗性のフラッシュオーバーの故障電力ケーブル,高周波同軸ケーブル,路灯ケーブル,様々な横切断やメディアの埋もれたケーブルを介して.低電圧ケーブル (6kV以下) をカバーします.中高電圧 (6kV~35kV) と高電圧 (66kV以上) のケーブル油浸した紙,滴らない紙,クロスリンクされたポリエチレン (XLPE) と他のゴムまたはプラスチック隔熱物,そして遮蔽されたおよび遮断されていない構造タイプの両方.

高抵抗のフラッシュオーバー障害を低電圧パルス方法だけで解消できない場合XHGG502Aは,専用DC35kVパルスカップラーと複数のパルス方法と併用して使用され,通常のテスト者が特定するのに苦労する頑丈で高抵抗性の欠陥に適しています

主要な特徴

10.1インチフルカラーTFTタッチスクリーン

安全で安定したシンプルな表示と操作のための組み込みシステム

ケーブルの波速,ケーブルの長さ,断層距離をテストします

全自動連続サンプル採取とリアルタイム波形捕捉により,迅速かつ正確な結果が得られる.

試験距離を表示するための自動試験範囲設定と自動波形分析

シンプルで迅速で信頼性の高い制御のためのタッチとコードボタン操作モード

低電圧パルス方法,高電圧フラッシュオーバー方法,複数のパルス方法 (8回) で,波形をスムーズで解釈しやすい表示.

複数のパルスメソッドは,パルスカップラーと一緒に使用され,簡単な比較のために高電圧と低電圧の波形8組を表示し,自動距離テスト,手動分析と距離測定.

便利な波形ファイル管理とアーカイブのための強力なデータ処理

巨大な波形ストレージ:低電圧パルスと高電圧フラッシュオーバーレコード8,000件以上,複数のパルスレコード250件以上,管理と分析のためのPCソフトウェアへのUSB輸出.

1024×600の解像度で280ニットに達する超高明度のLEDバックライト,直接日光環境に適しています.

高容量リチウム電池パックで充電が迅速で電力供給がない場合でも試験が可能

最低のIP54の保護シャシー

テクニカルパラメータ

パラメータ	仕様
採取頻度	1MHz - 400MHz
低電圧パルス振幅	300V ± 15%
距離測定範囲	≥ 120km
試験範囲	100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km
パルス幅	0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS
最低解像度	0.07m
テスト・ブラインドゾーン	≤ 10m
測定誤差	≤ ± (0.5% × L + 1m),ここでLはケーブル長さ
電源	再充電可能なAC110V - 240V,50Hz/60Hz;内蔵11.1Vリチウムバッテリーパック;充電時間は約2時間,作業時間は5時間以上
パルスカップラー抵抗電圧	DC 35kV
運用条件	温度は -20°Cから +65°C,相対湿度 90% 大気圧 750±30mmHg

作業原理と試験方法

計器は,移動波の方法を基本試験原理として採用し,現場で実証された3つの試験方法をサポートします.

低電圧パルス方法 - 直接測定可能な低抵抗,短回路,オープン回路の故障に適しています.試験用ケーブルにテスト装置を接続するために単一のQ出力線を使用する..

高電圧フラッシュオーバー方法 - 直接試験できない高抵抗フラッシュオーバー故障に対して,サンプリング基地に反射された信号をサンプリング機で受信する.

複数のパルス方法 - パルスカップラーで使用され,高電圧と低電圧の波形を8セットを1つの画面で表示し,比較,簡単な距離テスト,正確な故障距離読み取りを行う.

よく聞かれる質問

Q1. バッテリーが充電する時間はどれくらいですか.また計器はどのように働いていますか.

11.1Vのリチウム電池パックが電源ソケットで充電されます.約1時間の充電で約2.5時間の待機時間,約2時間の完全充電が提供されます.完全充電で5時間以上の作業時間をサポートします.

Q2. 高電圧のフラッシュオーバーや複数のパルス方法の試験のために,この器具はAC 220Vで電力を供給できますか?

低電圧パルス方法のみを使用する場合,器具はAC 220Vで電源を供給することができる.高電圧フラッシュオーバー方法または多パルス方法のサンプル取試の際のAC 220Vへの接続は厳禁です.計器が充電している間にもサンプル採取は禁止されています.

Q3. パルスカップラー高電圧ケーブルをどのように接続すべきですか?

高電圧線Aと線Bのコップラー配線では,ケーブルを接続し,外すのみが許されています.回転または扭曲することは厳禁です.

Q4. 高抵抗の断層では,サンプルされた波形は明らかな振動を示さないし,測定距離は常にケーブル全長に等しい.どうすればよいですか.

これは通常,欠陥点が壊れていないことを意味し,故障弧放電が発生せず,欠陥距離を測定することはできません.装置によって記録された波形を監視しながら,できるだけ高電圧発電機のインパルス高電圧を増やす比較的標準的な欠陥エコーが現れるまで

Q5. 販売後のサービスはどのようなものですか?

商品の品質問題については,購入日から1年間の保証が付いています. 終身メンテナンスとテクニカルサービスも付いています.ディーラーまたは当社の会社に連絡してください. そうすれば,最も便利で効果的な解決策を安排することができます.人間の誤りによる損傷は,機器の保証を無効にします.
