| Place of Origin: | Shaanxi |
| ブランド名: | XZH TEST |
| Model Number: | XHDJ706 |
| 機能 | 2/3/4極地抵抗,土壌抵抗,地電圧,交流電圧の測定 |
| 電源 | DC 9V ((Zi-Mn乾電池 R14S 1.5V 6 PCS,連続待機300時間) |
| 測定範囲 |
地面抵抗: 0.00Ω~30.00kΩ |
| 土壌抵抗: 0.00Ωm~9000kΩm | |
| 地圧: 0V~600V | |
| 測定モード | 正確な4極測定,3極測定,単純な2極測定 |
| 測定方法 | 地面抵抗: 定電流交換極方法,測定電流 20mA マックス 土壌抵抗性:4極測定 (ウェナー法) 地電圧:P (S) の間の平均直線-ES) |
| 試験頻度 | AFCは,AFCのAFCのAFCを表示する. |
| 短回路試験電流 | AC 20mA 最大 |
| オープン・サーキット試験電流 | AC 40V 最大 |
| 試験電圧波 | シヌス波 |
| 電極距離範囲 | 1m~100m設定可能 |
| シフト | 固定電圧:0.00Ω~30.00kΩ,自動シフト |
| 土壌抵抗:0.00Ωm~9000kΩm,自動シフト | |
| バックライト | 青い画面のバックライト,暗く見える場所に適しています |
| 表示モード | 4桁の超大型LCDディスプレイ,青い画面バックライト |
| 測定指標 | 測定中にLEDフラッシュインジケーター,LCDカウントダウンディスプレイ,進捗バーインジケーター |
| LCDフレームの大きさ | 128mm×75mm |
| LCD ウィンドウ サイズ | 124mm×67mm |
| サイズ | L×W×H: 215mm×190mm×95mm |

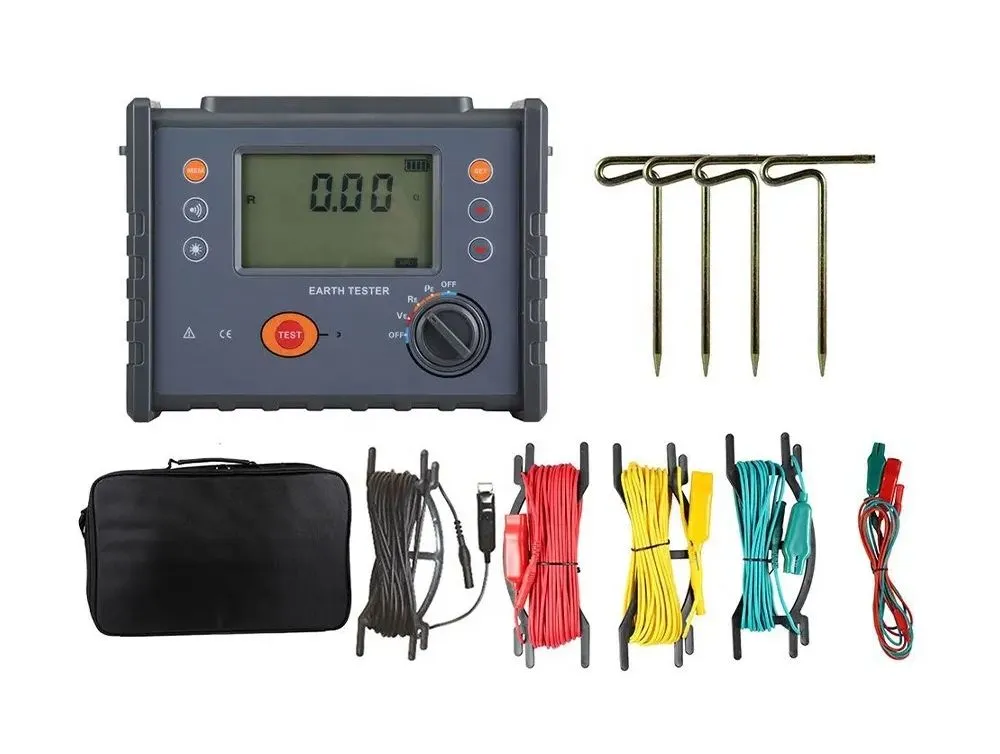

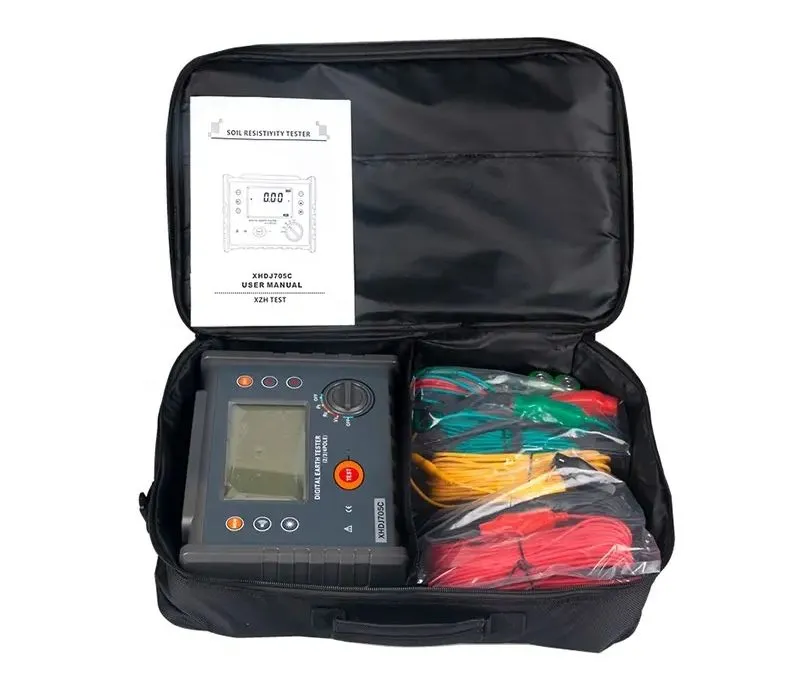

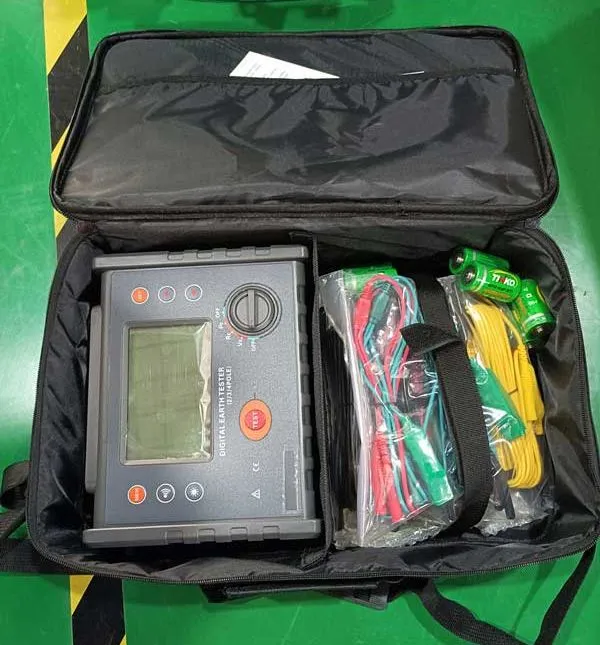

| 標準試験線 | 4本のワイヤー:それぞれ赤20m,黒20m,黄色10m,緑10m |
| 単純な試験線 | 2本のワイヤ: 1本赤1.6mと 1本黒1.6m |
| 補助接地棒 | 4本のワイヤ: Φ10mm×150mm |
| 測定速度 | 地面への電圧:約3倍/秒 |
| 土の抵抗,土の抵抗性: 約5秒/時間 | |
| 測定時間 | 5000回以上 (ショート・サーキット試験,間隔時間は少なくとも30秒でなければならない) |
| 回路電圧 | AC 600V以下 |
| USBインターフェース | USBインターフェース,ソフトウェアの監視をサポートし,ストレージデータはコンピュータにアップロードされ,保存または印刷することができます. |
| USB通信ワイヤ | 1本のUSB通信ケーブル,長さ1.5m |
| データ保存 | "300セット"MEM"アイコン 保存 インジケーター,ディスプレイ"完全" 貯蔵庫が満員であることを示すアイコン |
| データ保持 | データ保持機能: "保持する" アイコン表示 |
| 読み取れるデータ | データ読み込み機能: "読む" アイコン表示 |
| オーバーフロー表示 | 測定範囲を超えたオーバーフロー機能: "OL" アイコン表示 |
| 干渉試験 | 自動で干渉信号を認識する"騒音障害電圧が5Vを超えると |
| 補助接地試験 | 補助地抵抗を測定できる,0.00KΩ-30kΩ(100R+rC<50kΩ,100R+rP<50kΩ) |
| アラーム機能 | 測定値がアラーム設定値を超えると",Toot-toot-toot"アラーム音が聞こえる |
| バッテリーの電圧 | バッテリーの電圧が7.5Vに低下すると,電池の電圧の低いアイコンが表示され,バッテリー交換を思い出させます. |
| 電力消費量 |
待機状態:約20mA (バックライトは消灯) |
| バックライトでブート:約45mA (25mAバックライトなし) | |
| 測定: 約100mA (バックライトは消灯) | |
| 体重 |
総重量:4.5kg (パッケージを含む) |
| 試験器: 950g (バッテリーを含む) | |
| テストワイヤ: 1560g | |
| 補助接地棒: 935g (4個) | |
| 作業温度と湿度 | -10°C~40°C 80%以下 |
| 貯蔵温度と湿度 | -20°C~60°C 70%以下 |
| 過負荷防止 | 地震抵抗を測定する:C(H) -E,P ((S) -ES, AC 280V/3秒 |
| 断熱抵抗 | 20MΩ以上 (回路と囲みとの間では500V) |
| 電圧 に 耐える | AC 3700V/rms (回路とキャビネットの間) |
| 電磁性特性 | IEC61326 (EMC) |
| 保護タイプ | IEC61010-1 (CAT III 300V,CAT IV 150V,汚染2),IEC61010-031,IEC61557-1 (土壌抵抗),IEC61557-5 (土壌抵抗力),JJG 366-2004 |
