高精度ケーブル欠陥ポインタ 音磁同期 XHDD503C

XHDD503Cケーブルフォルトピンポインターは、音響磁気同期法を使用した地下電力ケーブルフォルトの迅速かつ高精度な位置特定のために設計されています。これは、従来の音響のみのピンポインティングに対する大幅な進歩です。高電圧インパルス発生器がフォルト箇所で放電すると、機器のプローブは同時に音響信号（土壌を伝わる放電の「ポップ」音）と電磁信号（ほぼ瞬時に伝播）の両方をキャプチャします。これらの2つの信号間の時間差を計算することにより、XHDD503Cはオペレーターを正確なフォルト位置に0.1m未満の精度で誘導し、ケーブルフォルトのピンポインティングに従来必要とされていた推測と長年の経験を排除します。

音響磁気同期の原理は、基本的にシンプルでありながら驚くほど効果的です。フォルト箇所でのインパルス放電の瞬間、2つの信号が生まれます。1つは周囲の土壌をゆっくりと伝播する音波、もう1つはケーブルに沿ってほぼ光速で伝播する電磁パルスです。プローブは両方を同時に検出します。電磁信号はほぼ瞬時に到着するのに対し、音は伝播に測定可能な時間を要するため、それらの間のギャップ（5インチLCDにミリ秒で表示）は、フォルトからの距離を直接示します。時間差が最小になる場所にプローブを移動させると、フォルトは真下にあります。

• 0.1m以上の精度: 音響磁気時間差測定により、サブデシメートル精度でフォルトを特定します。経路特定精度は0.5m以上で、DL/T 849.2-2019業界標準に準拠しています。
• 4つの選択可能なフィルターモード: 一般用途向けオールパス（100～1600Hz）; 高周波数が減衰する軟らかい土壌や砂地向けのローパス（100～300Hz）; 硬い舗装路向けのハイパス（160～1600Hz）; バランスの取れた妥協点としてのバンドパス（200～600Hz）。最適な信号明瞭度を得るために、地形に合わせてフィルターを調整してください。
• IP65定格防水プローブ: 多層物理的隔離により、敏感な音響および磁気センサーを保護します。濡れた溝、雨、ほこりの多い建設現場でも確実に動作し、天候による遅延はありません。
• BNRデジタルノイズリダクション+ミュート: バックグラウンドノイズリダクションは、交通、風、機械からの周囲の干渉を除去します。オペレーターがハンドルを握ると、機器は長時間のフィールドセッション中に聴覚を保護するために即座にミュートをアクティブにします。
• 500,000*信号増幅: 16段階の出力ゲイン（0～112dB）により、従来のピンポインターでは完全に検出できない、深いまたは高インピーダンスのフォルトからの非常に弱い放電信号をキャプチャします。
• リアルタイム経路ガイダンス: 画面上の左右インジケーターは、プローブがケーブル経路の左側にあるか右側にあるかを示し、オペレーターは外部マップやマーカーを参照せずに歩行ルートを迅速に修正できます。
• 太陽光下でも読みやすい5インチタッチLCD: 854*480解像度、800nitの明るさで、直射日光下でもはっきりと見えます。グローブを着用したままでも操作できるタッチスクリーンとシングルノブコントロールを組み合わせました。
• 終日フィールドオペレーション: 4*18650リチウムバッテリーを搭載し、8時間以上の連続使用が可能です。専用の急速充電器は、シフト間のダウンタイムを最小限に抑えます。

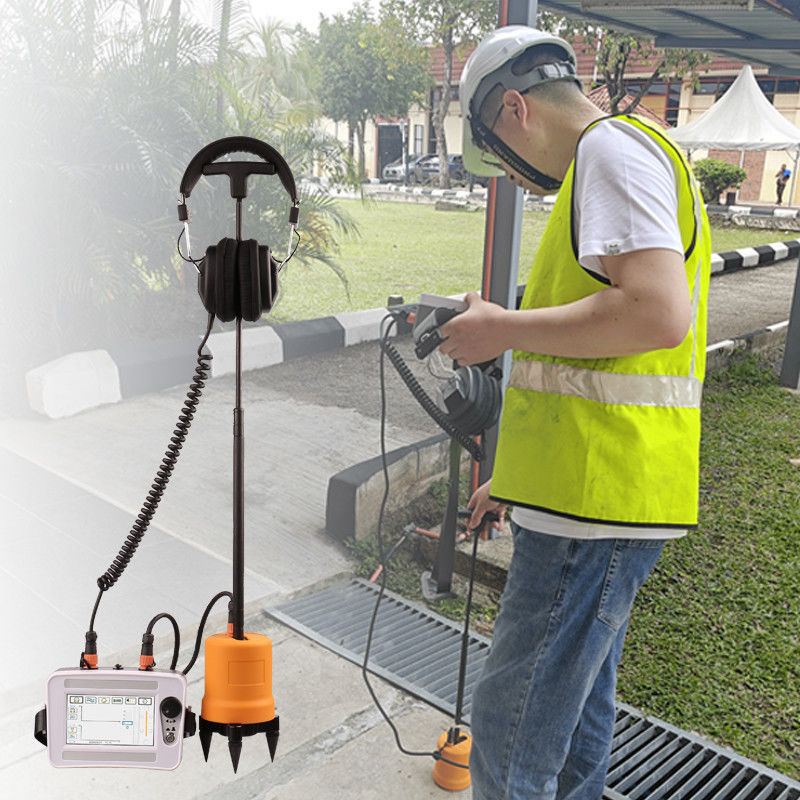

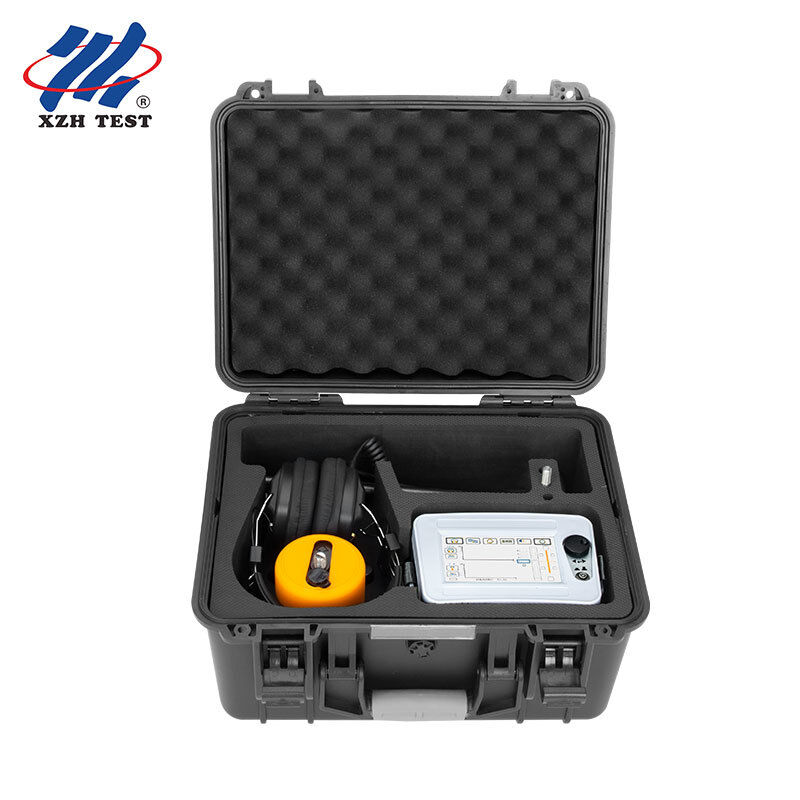

• 完全なフィールドキット標準: すべてのXHDD503Cには、ピンポインターホスト、接続ロッドと三脚ベース付きプローブアセンブリ、7コア信号ケーブル、ノイズキャンセリングモニターヘッドセット、急速充電器、多機能レンチ、耐衝撃性キャリングケースが含まれています。

ステップ1: TDRまたはプリロケーターを使用して、おおよそのフォルト範囲（±50m）を決定します。ステップ2: XHDD503Cを高電圧インパルス発生器に接続し、3～5秒の放電サイクルを設定します。ステップ3: 低しきい値、高ゲイン、高音量設定から始めます。プローブをケーブルの真上に平らに置きます。ステップ4: ケーブル経路に沿って歩き、時間差の読み取り値を監視します。フォルトに近づくと減少し、通過すると増加します。ステップ5: 最小時間差のポイントに戻り、高しきい値と低ゲインに切り替えて微調整します。音が最も大きく、時間差が最も小さい点がフォルト位置です。

製品品質上の欠陥に対する12ヶ月間の無料保証。生涯メンテナンスと技術サポート。CEおよびISO認証取得。産業用フィールドテスト機器のDL/T 849.2-2019およびGB/T 18268.1規格に準拠。
