高電圧大断面ケーブルにおけるケーブル故障位置特定用デジタルバーンスルーブリッジ

Name: 高電圧大断面ケーブルにおけるケーブル故障位置特定用デジタルバーンスルーブリッジ
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

製品詳細:

Place of Origin:	Shaanxi
ブランド名:	XZH TEST
証明:	CE
Model Number:	XHSC-60Q

詳細情報

Place of Origin:

Shaanxi

ブランド名:

XZH TEST

証明:

Model Number:

XHSC-60Q

力:

2kVA、発電機電源（2kW以上）

寸法 (長さ×幅×高さ):

30cm*46cm*50cm

動作温度:

-10℃~+55℃

ハイライト:

High Light

ハイライト:

高電圧デジタルブリッジを通って燃焼

ブリッジを通るインテリジェント・デジタル・バーン

Trading Information

Minimum Order Quantity:

1unit

価格:

交渉可能

Packaging Details:

wooden packaging

受渡し時間:

5-8作業日

Payment Terms:

T/T

Supply Ability:

100 unit per month

製品の説明

製品説明

ケーブル故障位置特定インテリジェントブリッジは、バーン・スルー機能とインテリジェントブリッジ機能を一体化しています。バーン・スルーモードでの定格電圧は60kV、短絡電流は600mAで、高抵抗故障を迅速に低抵抗に焼き切ることができます。インテリジェントブリッジの定格動作電流は600mAで、故障位置特定精度を大幅に向上させます。特に、GIS端子やクロスインターコネクションを備えた複雑な高電圧ケーブルシステム（絶縁故障位置特定など）に適しています。GISスイッチや短絡クロスインターコネクションを外すことなく、迅速に位置特定が可能です。

インテリジェントケーブル故障位置特定ブリッジは、一部の短絡線故障を除き、すべてのケーブル絶縁および被覆故障の位置特定に使用できます。

特徴

*本装置は、スイッチング電源を採用して高電圧定電流源を形成し、高電圧かつ安定した電流を実現しています。

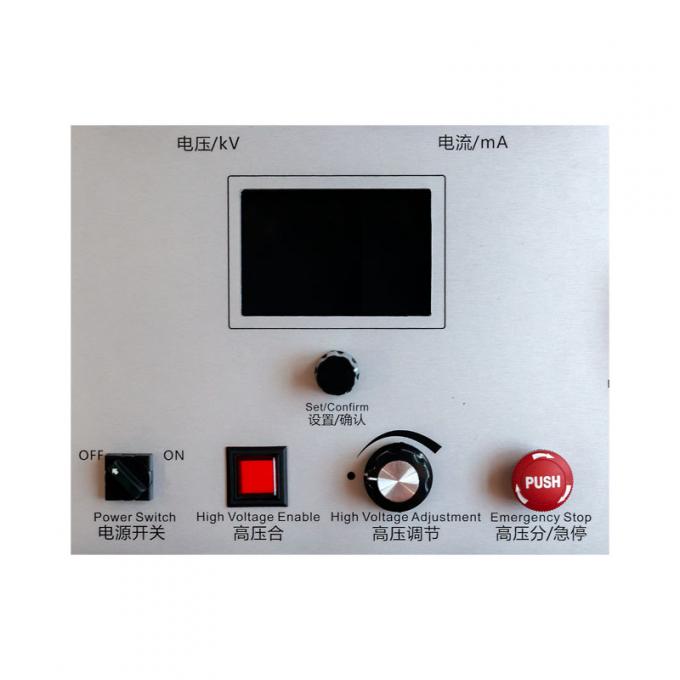

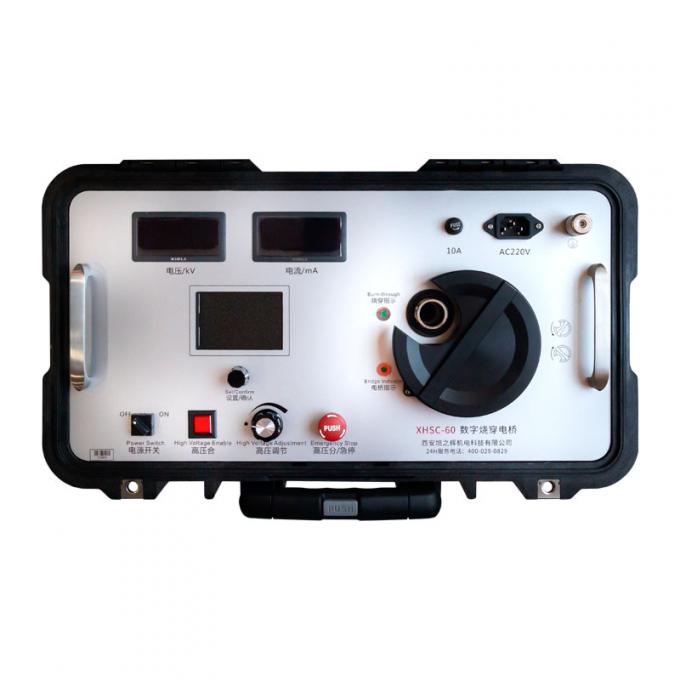

*ブリッジ検出モジュールは、高電位側に大型LCDスクリーンディスプレイを統合しています。パネル上の操作ボタンは接地電位にあり、絶縁ロッドを介してブリッジを操作します。

*シールド付きの特殊カスタムメイド4芯高電圧測定ケーブルを採用しており、銅メッシュ編組シールド層は確実に接地され、安全に使用できます。4端子抵抗測定方式により、リード抵抗による誤差を回避します。

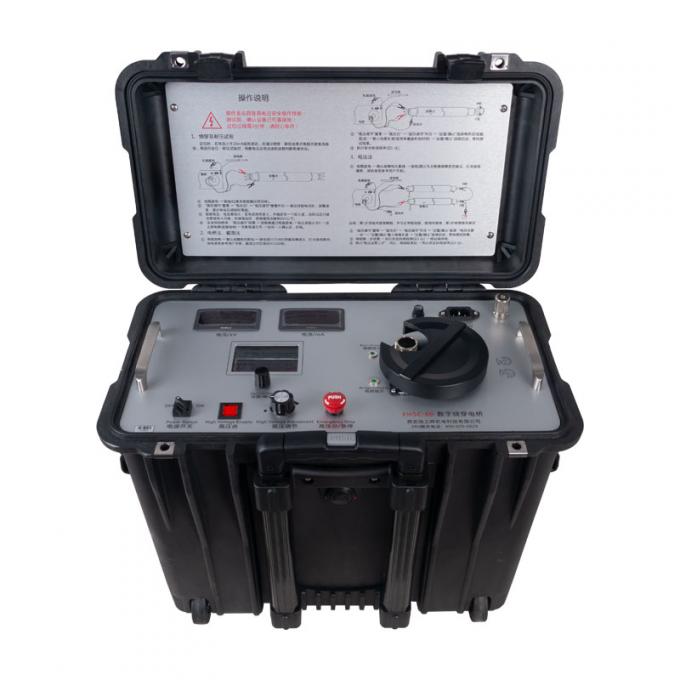

*高電圧定電流源とブリッジは、ポータブルなプルロッドプラスチックケースに統合されています。高電圧、軽量、操作が容易です。

*ブリッジ方式は、波形反射方式と比較して死角がなく、特に短距離ケーブルや端子付近の破壊点の特定に適しています。

*高電圧・高電流は、長尺・大断面積の複雑な高電圧ケーブルシステムの絶縁・被覆故障位置特定に特に適しています。

主な機能パラメータ

バーン・スルーモード	出力電圧	0～60kV 無段階調整可能
バーン・スルーモード	短絡電流	600mA
ブリッジモード	出力電圧	0～4kV 無段階調整可能
	短絡電流	600mA
	LCDディスプレイ	3.5インチTFTカラー画面
	位置特定精度	±(0.2%・L+1)m
	測定範囲	1～50000m
	操作キーボード	ワンキー操作
電源	220V AC±10%、50Hz
電力	2kVA、発電機電源（2kW以上）
寸法（長さ×幅×高さ）	30cm46cm50cm
動作温度	-10℃～+55℃
