| Place of Origin: | Shaanxi |
| ブランド名: | XZH TEST |
| 証明: | CE |
| Model Number: | XHHV535-4TSB |
この XHHV535-4TSB は、 35kV以下の電力ケーブルの主絶縁故障検出およびケーブル長校正用の統合ケーブル故障試験システムです。本システムは、 タッチスクリーンTDRケーブル故障テスター と 高電圧パルス発生器 の2つの統合コンポーネントで構成され、完全なターンキー診断ソリューションを提供します。
このケーブル故障試験システムは、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな材料、断面積、媒体を持つ埋設電線の低抵抗、短絡、開回路、断線故障、ならびに高抵抗漏洩および高抵抗フラッシュオーバー故障に適用可能です。技術パラメータは、 GB/T 18268.1この統合システムは、 DL/T 849.1-2019、 JJF1042-2020 に準拠しています。

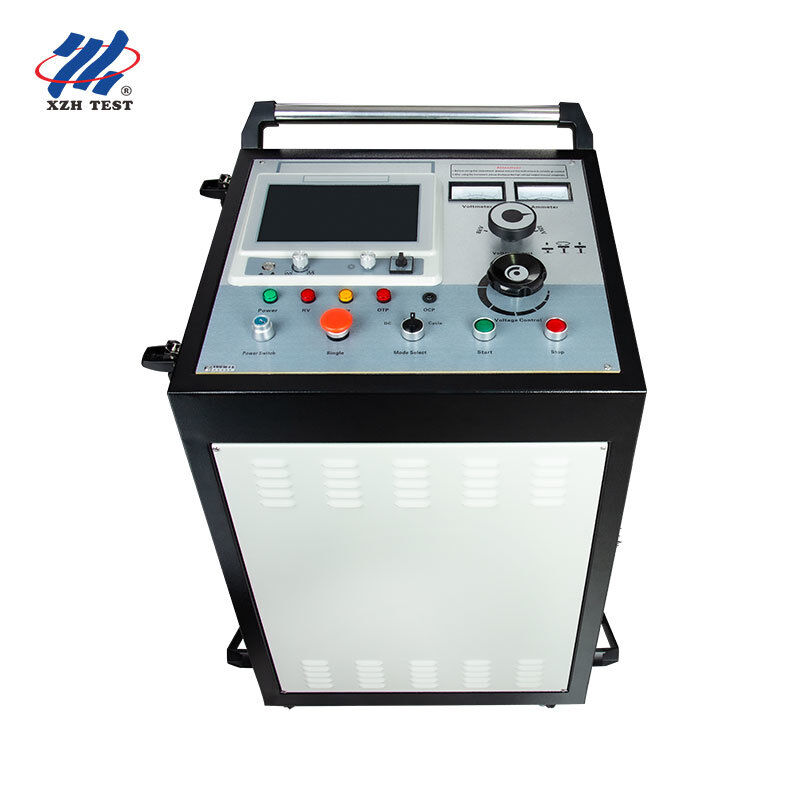

| 製品画像 | |
|---|---|
| 技術パラメータ | ケーブル故障テスター |
| テスト方法 | 低電圧パルス、高電圧フラッシュオーバー、マルチパルス（ARC） |
| サンプリングレート | 200MHz |
| テスト範囲 | 最大60km |
| パルス幅 | 0.2μs & 2μs |
| ブラインドゾーン | ≤10m |
| ディスプレイ | タッチスクリーンLCD |
| バッテリー | |
| 大容量リチウムイオン内蔵 | 高電圧パルス発生器 |
| 衝撃高電圧 | 0～32kV（調整可能） |
| 内蔵コンデンサ | 4μF |
| 放電エネルギー | 2048J |
| 出力モード | DC耐圧 / 単一パルス / 周期パルス |
| 精度 | 1.5レベル |
| 電源 | |
| AC220V±10%、50Hz（60Hzはカスタマイズ可能） | 準拠 |
適用シナリオ対象アプリケーションこの統合システムは、 電力会社の現場作業員、 ケーブルテストサービスプロバイダー、および
向けの、完全なターンキーケーブル故障診断ソリューションとして設計されています。2つのコンポーネントを統合した設計により、個別のテスターとパルス発生器間の互換性の懸念が解消され、内蔵メガーとリチウムバッテリーにより、TDRユニットは外部電源なしで完全に自律的なフィールド操作が可能です。
▎よくある質問
Q: ケーブル故障検出において、高電圧サージ発生器はどのように機能しますか？
サージ発生器は、高エネルギーパルスを故障したケーブルに放電し、故障点で制御された高電圧アークを生成します。このアークは、音響信号（地上マイクロホンで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁パルスの到達時間の組み合わせにより、オペレーターは音響磁気同期と呼ばれる技術を用いて、正確な故障位置を特定できます。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧の選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kV以下）には、8kVまたは12kVの範囲を使用します。中電圧配電ケーブル（6～15kV）には、16kVの範囲が適切です。高電圧送電ケーブル（35kV以上）には、32kVの範囲を使用します。常にケーブルメーカーの最大テスト電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器のテストには、厳格な安全プロトコルが必要です。接続する前に、必ずケーブルが完全に無電圧化され、すべての電源から隔離されていることを確認してください。警告標識を設置し、テストゾーンの周囲に最低5メートルの安全区域を設けてください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的を果たします。低エネルギー設定（例：864J～1024J）は、過剰なエネルギーがケーブルの損傷を悪化させる可能性のある高抵抗故障の初期確認と位置特定に最適です。中程度のエネルギー（1225J～2048J）は、ほとんどの通常の故障位置特定に最適な音響信号強度を提供します。高エネルギー（2450J以上）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
