| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| Model Number: | XHHV535-4Z |

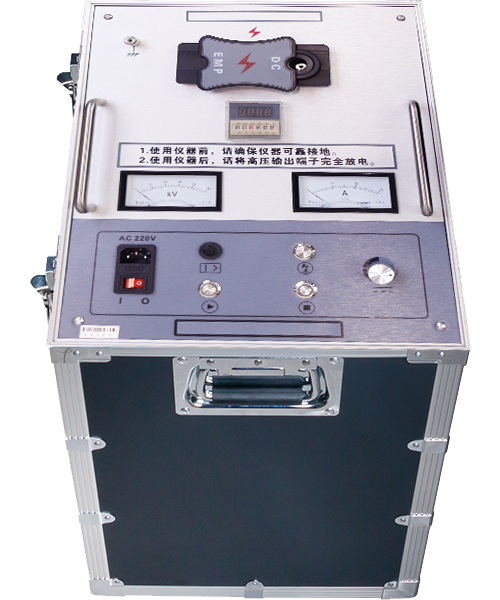

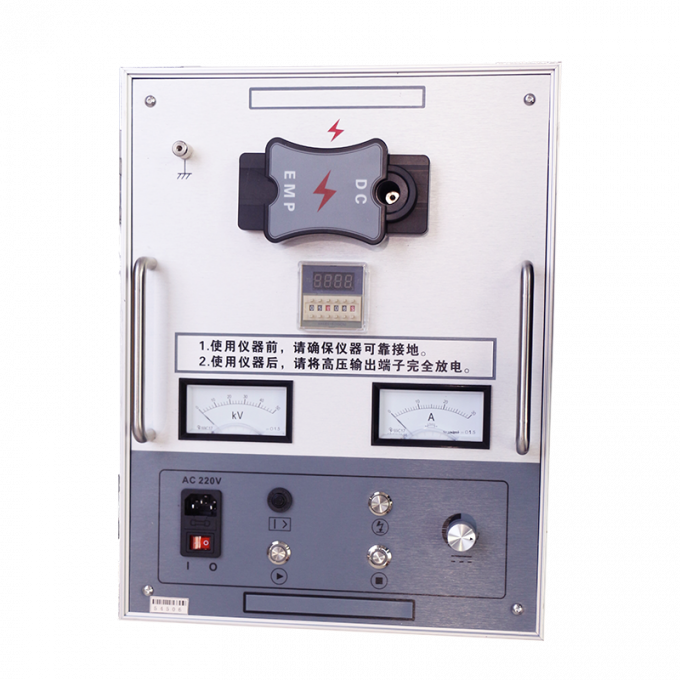

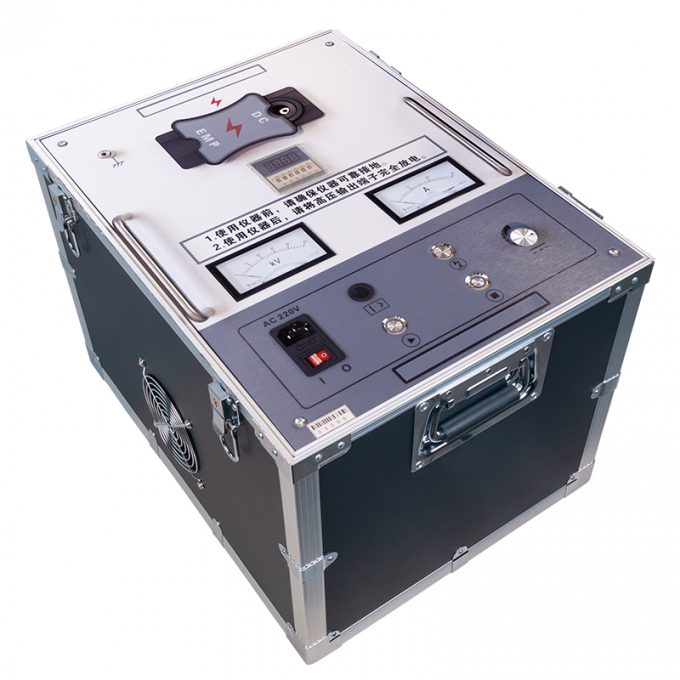

「XHHV535-4Z」高電圧パルス発生器は、DC高電圧パルス信号を生成し、必要なパラメータを持つ電気試験信号を生成するために使用されるシステムです。35kV以下の電圧レベルの電力ケーブルの故障検出用のインパルス高電圧電源としてよく使用されます。そのインパルス高電圧は0〜35kVで、内蔵の4μFコンデンサがあり、放電エネルギーは最大2450Jです。
XHHV535-4Z HVサージジェネレータは、充電回路と放電回路で構成されています。高電圧ケーブルの電圧をサンプリングし、電圧レギュレータ制御回路に送信します。通常、高電圧フラッシュオーバー故障試験および音響磁気同期故障点決定に使用されます。このデバイスは、DC高電圧源、エネルギー貯蔵コンデンサ、および放電ボールギャップを、40kg以下の単一のポータブルユニットに統合しています。これは、重量が100kgを超える従来の試験変圧器、操作ボックス、およびパルスエネルギー貯蔵コンデンサを完全に置き換え、現在利用可能な最も軽量なポータブルDCインパルス高電圧機器となっています。
| 4μF | 放電エネルギー |
|---|---|
| 最大2450J | 出力電圧極性 |
| 負極性 | インパルス電力 |
| 400W | 短絡電流 |
| 0〜320mA | 高電圧精度 |
| 1.5レベル | 過熱保護 |
| 65℃ | 過電流保護 |
| 12A（8秒以上）低電圧側 | 重量 |
| 40kg以下 | 寸法 |
| 430L×345W×550H mm | 電源 |
| AC220V±15%、50Hz±2Hz（60Hzはカスタマイズ可能） | 周囲温度 |
| -25〜+65℃ | 用途 |
| ▎よくある質問 | Q: 高電圧サージジェネレータはケーブル故障検出でどのように機能しますか？ |
電圧の選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kVの範囲を使用します。中電圧配電ケーブル（6〜15kV）には、16kVの範囲が適切です。高電圧送電ケーブル（35kV以上）には、32kVの範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージジェネレータの操作中に遵守すべき安全上の注意は何ですか？
高電圧サージジェネレータ試験には厳格な安全プロトコルが必要です。接続前に、ケーブルが完全に非通電状態であり、すべての電源から隔離されていることを常に確認してください。警告標識を設置し、試験ゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的に役立ちます。低エネルギー設定（例：864J〜1024J）は、初期の故障確認や、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗故障の特定に最適です。中程度のエネルギー（1225J〜2048J）は、ほとんどの通常の故障特定に最適な音響信号強度を提供します。高エネルギー（2450J以上）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
Q: このサージジェネレータにはどのような保証とサポートが含まれていますか？

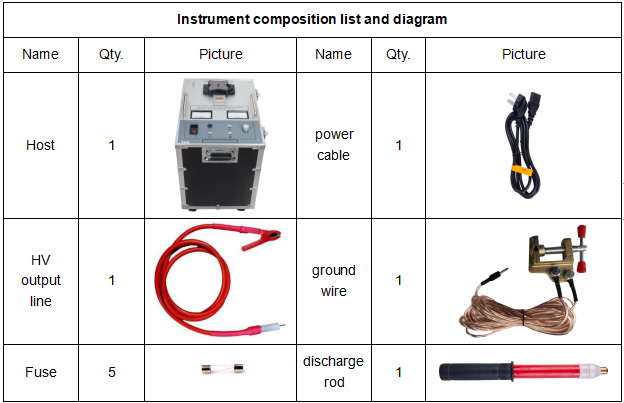

製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージジェネレータ、高電圧出力ケーブル、アースケーブル、放電ロッド、ユーザーマニュアル、および頑丈な輸送ケースが含まれています。オンサイトでの設置、試運転、オペレーターの安全トレーニングはリクエストに応じて利用可能です。放電ギャップ、コンデンサ、高電圧ダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
