| Place of Origin: | Shaanxi |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| Model Number: | XHHV535-4TS |
この XHHV535-4TS 高電圧パルス発生器 は、低電圧および高電圧ケーブル故障テストにおけるインパルス放電および耐電圧テストに使用できます。高精度テストケーブル故障サンプリング波形モジュールと小型トランスが内部に搭載されており、衝撃による損傷を受けない効果を真に達成でき、自動タイミング衝撃、手動衝撃、耐電圧テストの機能も備えています。

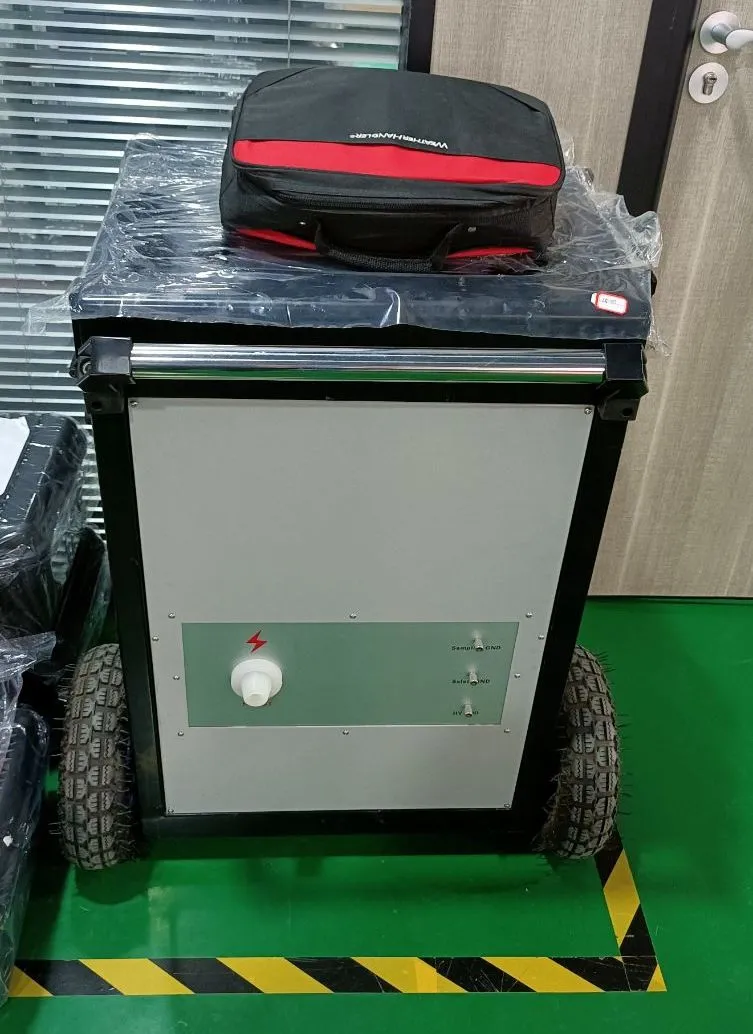

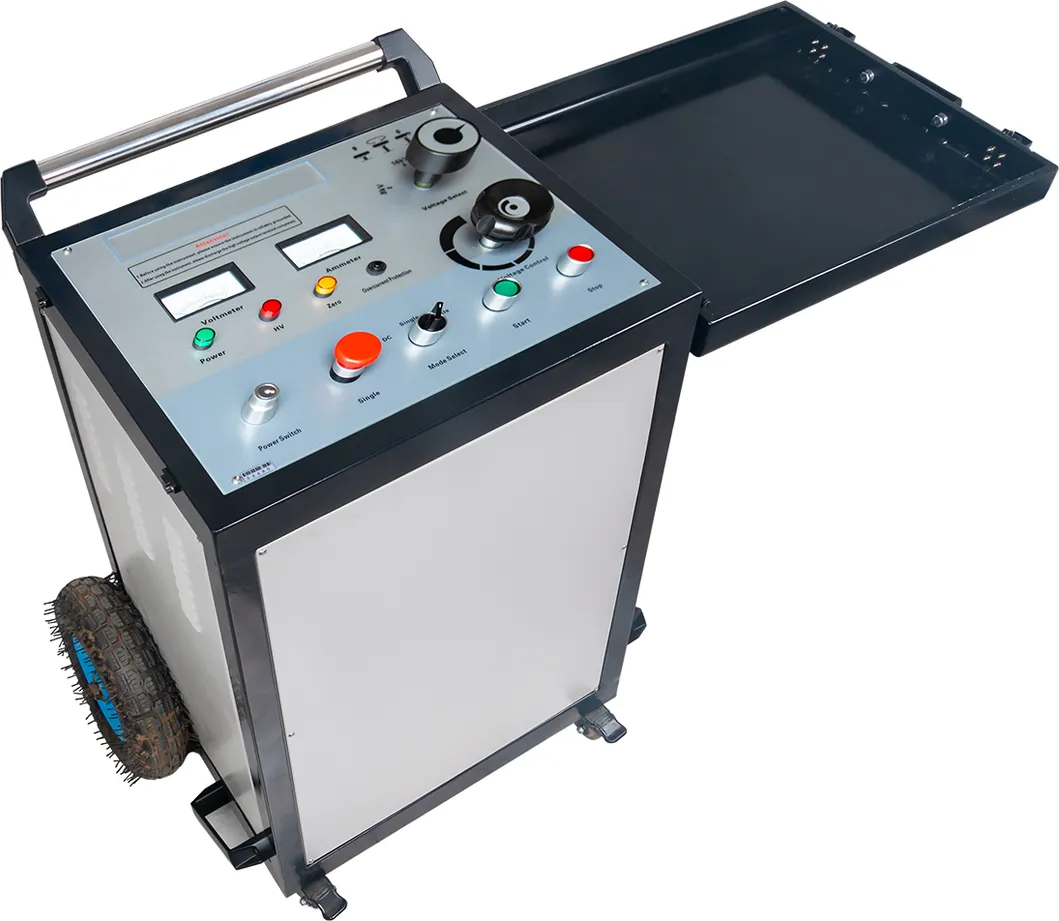

この装置は、高電圧直流電源、エネルギー貯蔵コンデンサ、放電球装置、自動放電装置、電圧レベル切り替え装置を一体化したカート型ハイエンド実験装置です。トロリー型のハイエンド実験装置です。この装置は、従来の実験装置の使いやすさ、携帯性、安全性、信頼性の問題を完全に解決します。

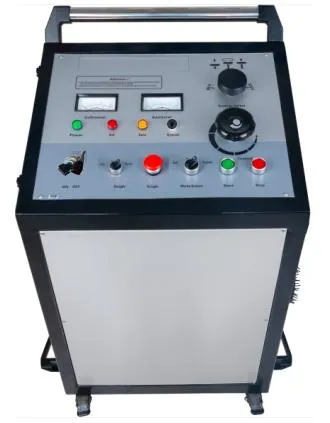

XHHV535-4TS トロリー型 高電圧パルス発生器 を使用する際、ファンクションスイッチを選択した後、スタートボタンを押すと高電圧昇圧作業が行われます。使用後、ストップボタンを押すと、内部システムがアキュムレータに残っている高電圧を自動的に解放します。
高電圧サージ発生器にはゼロスタート保護機能もあり、装置の操作をより安全で信頼性の高いものにすることができます。超短絡保護機能を備えており、高電圧出力が直接接地されるようにすることができます。3段階の電圧範囲と静電容量切り替え機能を備えており、ユーザーは異なるケーブル電圧のニーズに応じて異なる機器電圧適応ギアを選択できるため、テストプロセスが容易になります。
| インパルス高電圧 | 0～32kV、0～16kV、0～8kV 3段階調整 |
|---|---|
| 高電圧分圧 | 1.5レベル |
| 内蔵コンデンサ | 4μF/32kV、16μF/16kV、64μF/8kV 3段階調整可能 |
| 放電電力 | 両方とも2048J |
| 衝撃電力 | 2KVA |
| 出力電圧極性 | 負極性 |
| 衝撃時間 | 自動衝撃は約5秒、手動衝撃は任意の制御時間 |
| 過熱保護 | 85℃ |
| 電源 | AC220V±10%、50Hz±2Hz (60Hzはカスタマイズ可能) |
| 周囲温度 | -20～+50℃ |
Q: 高電圧サージ発生器はケーブル故障検出でどのように機能しますか？
サージ発生器は、故障したケーブルに高エネルギーパルスを放出し、故障点で制御された高電圧アークを生成します。このアークは、音響信号（地面のマイクで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁パルス信号の到達時間を組み合わせることで、オペレーターは音響磁気同期と呼ばれる技術を用いて、正確な故障位置を特定できます。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kVの範囲を使用します。中電圧配電ケーブル（6～15kV）には、16kVの範囲が適切です。高電圧送電ケーブル（35kV以上）には、32kVの範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器のテストには、厳格な安全プロトコルが必要です。接続する前に、ケーブルが完全に電源オフされ、すべての電源から隔離されていることを常に確認してください。警告標識を設置し、テストゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的を果たします。低エネルギー設定（例：864J～1024J）は、初期の故障確認や、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗故障の特定に最適です。中程度のエネルギー（1225J～2048J）は、ほとんどの通常の故障特定に最適な音響信号強度を提供します。高エネルギー（2450J以上）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージ発生器、高電圧出力ケーブル、接地ケーブル、放電ロッド、ユーザーマニュアル、および安全な輸送のためのロック付きキャスターを備えた頑丈なトロリーが含まれています。オンサイトでの設置、試運転、オペレーターの安全トレーニングはリクエストに応じて利用可能です。放電ギャップ、コンデンサ、高電圧ダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
