| Place of Origin: | Xi'an, Shaanxi, China |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| Model Number: | XHHV535-2L |

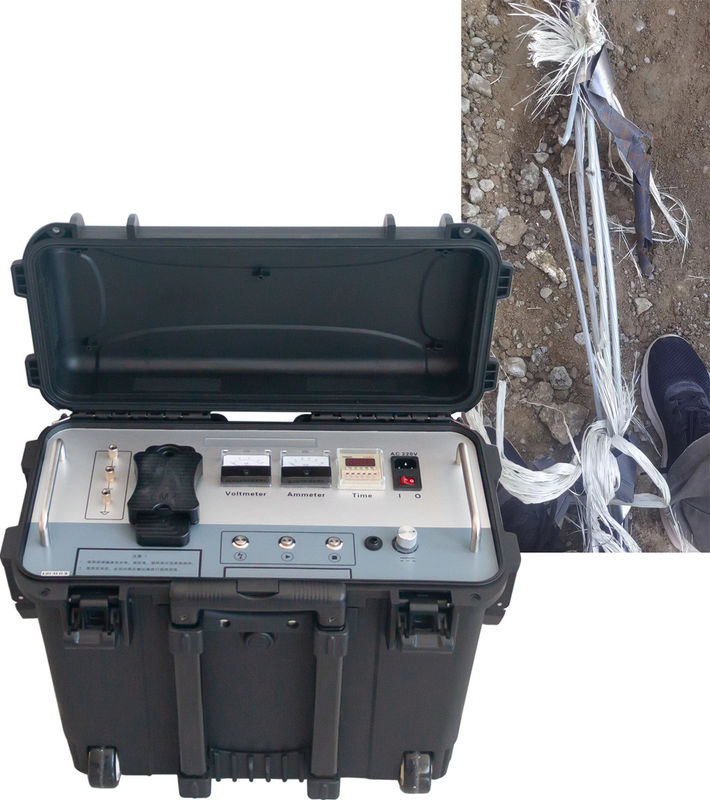

この XHHV535-2L は、地下電力ケーブルの故障ロケーションおよび直流耐電圧試験用の、1225J の放電エネルギー を最大 35kV で供給する超軽量ポータブル直流高電圧サージ発生器です。わずか 25kg で、XHHV535 シリーズの中で最も軽量であり、最大限の携帯性 を重視するフィールドエンジニアにとって、能力を犠牲にすることなく理想的な選択肢となります。
直流高電圧源、2μF エネルギー貯蔵コンデンサ、および高電圧放電ボールギャップを 1 つのコンパクトなシャーシに統合した XHHV535-2L は、合計 100kg 以上 の従来の試験変圧器、操作ボックス、およびパルスエネルギー貯蔵コンデンサを完全に置き換えます。短絡保護出力設計により、高電圧出力を継続的に正常動作させながら直接接地短絡させることができ、インパルスに対して真に破壊不能です。 および DL/T474-2017 に準拠 に完全に準拠しています。
| 衝撃高電圧 | 0～35kV（デフォルト 0～32kV） |
|---|---|
| 焼損電圧 | 0～32kV |
| 内蔵コンデンサ | 2μF |
| 放電エネルギー | 0～1225J（デフォルト 0～1024J） |
| 出力電圧極性 | 負極性 |
| 短絡電流 | 0～320mA |
| 衝撃電力 | 400W |
| 高電圧精度 | 1.5 レベル |
| 過熱保護 | 65℃ |
| 過電流保護 | 8mA（>4秒）高電圧側 |
| 重量 | 25kg 以下 |
| 寸法 | 540L x 310W x 460H mm |
| 電源 | AC220V±10%、50Hz±1Hz（60Hz カスタマイズ可能） |
| 周囲温度 | -25～+65℃ |
| コンポーネント | 数量 | 説明 |
|---|---|---|
| ホストユニット | 1 | 統合型直流高電圧サージ発生器 |
| 高電圧出力ケーブル | 1 | ホストと試験対象ケーブルコアを接続 |
| アース線 | 1 | 4mm² 計器アース + 2.5mm² 放電ロッドアース |
| 電源ケーブル | 1 | AC220V 計器用電源コード |
| ヒューズ | 5 | AC220V 電源システムの予備ヒューズ |
| 放電ロッド | 1 | 直流電流制限 / 短絡放電 |
XHHV535-2L は、フィールドサービス技術者、独立したケーブル試験請負業者、および ユーティリティ保守担当者向けに特別に設計されており、機器を持ち上げることなく現場間を移動できる一人で持ち運び可能なサージ発生器を必要としています。わずか 25kg で、狭いボルト、マンホール、遠隔変電所への 単独オペレーターによる輸送に適しています。低電圧配電ケーブルの故障ロケーション、新規ケーブル設置のコミッショニング試験、および迅速な展開と最小限のロジスティクスフットプリントが重要な定期予防保守プログラムに最適です。
Q: ケーブル故障検出において、高電圧サージ発生器はどのように機能しますか？
サージ発生器は、高エネルギーパルスを故障したケーブルに放電し、故障点で制御された高電圧アークを生成します。このアークは、音響信号（地面マイクで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁パルス信号の到達時間を組み合わせることで、オペレーターは音響磁気同期と呼ばれる技術を用いて、正確な故障位置を特定できます。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kV まで）には、8kV または 12kV の範囲を使用します。中電圧配電ケーブル（6～15kV）には、16kV の範囲が適切です。高電圧送電ケーブル（35kV 以上）には、32kV の範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器試験には厳格な安全プロトコルが必要です。接続前に、ケーブルが完全に非通電状態であり、すべての電源から隔離されていることを常に確認してください。警告標識を設置し、試験ゾーンの周囲に最低 5 メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切な PPE を着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的に役立ちます。低エネルギー設定（例：864J～1024J）は、初期の故障確認および高抵抗故障の特定に最適です。過剰なエネルギーはケーブル損傷を悪化させる可能性があります。中程度のエネルギー（1225J～2048J）は、ほとんどの通常の故障ピンポイントに最適な音響信号強度を提供します。高エネルギー（2450J 以上）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス故障のために予約されています。3 レベルの選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？
製造上の欠陥に対する 12 か月の標準保証と生涯技術サポート。CE および ISO 9001:2015 認証取得済み。各ユニットには、サージ発生器、高電圧出力ケーブル、アースケーブル、放電ロッド、ユーザーマニュアル、および頑丈な輸送ケースが含まれています。オンサイトでの設置、コミッショニング、およびオペレーターの安全トレーニングは、リクエストに応じて利用可能です。放電ギャップ、コンデンサ、高電圧ダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
