| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH |
| 証明: | CE, ISO |
| モデル番号: | XHGG501D |
エントリーレベルTDR — 高価値、基本機能に妥協なし。XHGG501Dは、小規模なユーティリティチーム、電気工事業者、および初めてケーブル診断機能を構築する保守部門でも手が届く価格で、プロフェッショナルなケーブル故障距離測定、波速測定、抵抗測定を提供します。

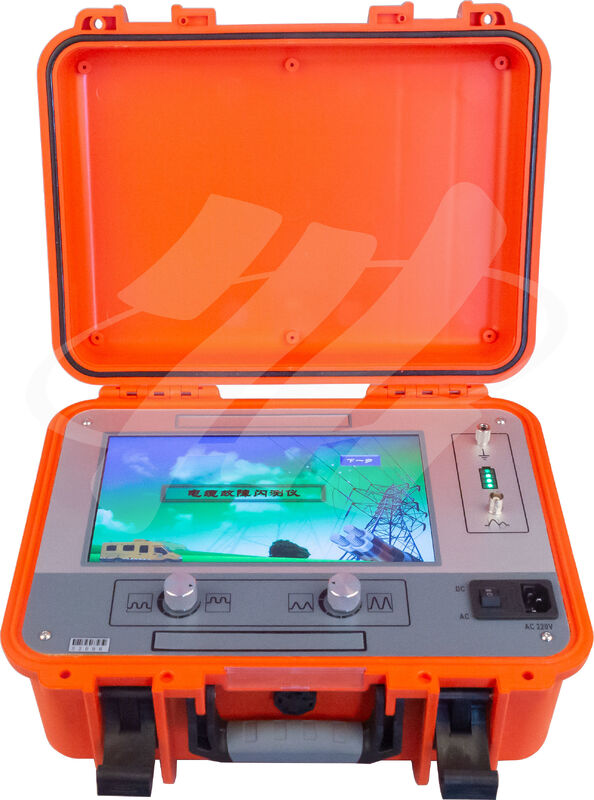

XHGG501Dケーブル故障テスターは、低電圧および中電圧電力ケーブルの故障状態と距離の測定および分析のために設計されたマイクロコントローラー制御機器です。タッチ操作を備えた10インチ産業用LCDを中心に構築されており、テスト中のケーブルに低電圧パルス（35V、0.2μs/2μs）を注入し、反射波形を分析して故障距離を計算するトラベリング波法原理を実装しています。高抵抗故障に対しては、外部サンプラーを介して過渡放電反射をキャプチャする高電圧フラッシュオーバー法をサポートしています。この機器は、ケーブル波速キャリブレーションと故障抵抗測定も実行し、故障分類から大まかな事前位置決めまでの完全な診断ワークフローをカバーします。
XHGG501Dが行わないのはマルチパルスARCテストです。この機能は、上位モデルのXHGG502およびXHGG502Aに予約されています。主に低抵抗短絡、開回路、および時折発生する高抵抗フラッシュオーバー故障の故障プロファイルを持つフィールドチームにとって、XHGG501Dは、ほとんど使用されない機能にお金を払うことなく、必要なすべてを提供します。
| XHGG501D — エントリーレベルTDRプラットフォーム | |
|---|---|
| ディスプレイ | 10インチ産業用LCD、マイクロコントローラータッチコントロール |
| サンプリング周波数 | 100MHz |
| 最小分解能 | 1.0m |
| テスト範囲 | ≥16km |
| テストブラインドゾーン | ≤35m |
| 測定誤差 | ≤±(0.5%×L+1m)、L = ケーブル長 |
| 低電圧パルス | 35V; パルス幅: 0.2μs / 2μs |
| テスト方法 | 低電圧パルス（TDR）+ 高電圧フラッシュオーバー |
| 測定機能 | 故障距離、波速、抵抗 |
| サンプリングモード | 完全自動連続 |
| バッテリー | 内蔵10400mAhリチウム; AC 110V〜240V、50Hz/60Hz |
| 保護 | IP54頑丈なシャーシ |
| 寸法 | 358×284×168mm |
| 重量 | 4.6kg |
| 動作条件 | -20℃〜+65℃; ≤90% RH |
| 準拠 | GB/T 18268.1; DL/T 849.1-2019; JJF1042-2020; CE; ISO |
| ケーブル故障テスター（XHGG501D） | 1台 | シングルQラインテストリード | 1個 |
| ダブルQラインテストリード | 1個 | 高電圧サンプラー | 1個 |
| 電源ケーブル（AC） | 1個 | ヒューズ | 複数 |
| アース線 | 1本（オプション） | 頑丈な輸送ケース | 1個 |
| ユースケース | XHGG501Dを選ぶ理由 |
|---|---|
| 小規模自治体ユーティリティチーム | 手頃な価格でLV/MV配電ケーブル故障をカバー |
| 診断分野に進出する電気工事業者 | 参入障壁が低い — サービス提供にケーブル故障探査を追加 |
| 工場/プラント保守部門 | 内蔵バッテリーで自己完結型 — 外部サービスプロバイダーを待たずに故障を診断 |
| トレーニング・教育施設 | わかりやすいTDR操作で、トラベリング波法基本原理の教育に最適 |
| バックアップ/セカンド機器 | フラッグシップモデルを運用中のチーム向けのコスト効率の高いセカンドユニット |
| XHGG501D（エントリー） | XHGG501B（ミッド） | XHGG502A（フラッグシップ） | |
|---|---|---|---|
| サンプリング | 100MHz | 100MHz | 400MHz |
| 分解能 | 1.0m | 0.5m | 0.07m |
| 範囲 | ≥16km | ≥30km | ≥120km |
| LVパルス | 35V | 100Vpp | 300V |
| マルチパルスARC | — | シングルショット | 8パルス |
| パルスカップラー | — | オプション | 付属（DC 35kV） |
| ディスプレイ | 10インチ | 5.7インチ | 10.1インチ |
梱包リスト
|
機器構成リスト |
|||||
|
名前 |
数量 |
画像 |
名前 |
数量 |
画像 |
|
ケーブル故障事前探査器 |
1 |
|
シングルQライン |
1 |
|
|
ダブルQライン |
1 |
|
サンプラー |
1 |
|
|
電源ケーブル |
1 |
|
ヒューズ |
いくつか |
|
|
アース線 （オプション） |
1 |
|
|
|
|
製品品質の欠陥に対する12ヶ月間の無料保証。生涯メンテナンスと技術サポート。
Q: XHGG501Dは誰向けに設計されていますか？
XHGG501Dは、中小規模の電気工事業者、プロパティメンテナンスチーム、およびトレーニング機関向けの経済的なエントリーレベルTDRケーブル故障探査器として特別に設計されています。産業用ビル品質とIP54フィールド保護に妥協することなく、手頃な価格で不可欠なケーブル故障事前位置決め機能を提供します。
Q: XHGG501Dはどのようなケーブル故障を検出できますか？
低電圧パルス法を使用して、XHGG501Dは定格35kV以下の電力ケーブル、および同軸ケーブル、街路灯ケーブル、埋設ワイヤの開回路、短絡、低抵抗故障を効果的に検出します。また、ケーブル長測定と波速キャリブレーションもサポートしています。高抵抗およびフラッシュオーバー故障の場合、フラッシュオーバーテストには外部HVパルスジェネレータが必要です。
Q: XHGG501DはXHGG502シリーズとどのように異なりますか？
XHGG501Dは、10インチタッチスクリーン、16kmの範囲、1.0mの分解能を備えたわかりやすい低電圧パルステストに最適化されており、経済的な価格です。XHGG502シリーズは、ARCマルチパルス技術、400MHzサンプリング、0.07m分解能、60〜120kmの範囲、手書き注釈やワンタップレポートなどの高度な機能を追加します。日常的なケーブルメンテナンスには501Dを、複雑なケースのプロフェッショナルな故障診断には502シリーズを選択してください。
Q: テスト範囲と精度は？
100MHzサンプリングにより、XHGG501Dは最大16kmのテスト範囲、1.0mの最小分解能、および≤10mのテストブラインドゾーンを実現します。0.1μsから10μsまでの8つの選択可能なパルス幅と7つのプリセットテスト範囲を提供し、ほとんどの一般的な低電圧および中電圧ケーブル保守アプリケーションに適しています。
Q: XHGG501Dは屋外フィールドでの使用に適していますか？
はい。IP54定格のシャーシは、ほこりや水の飛沫から保護し、強力な耐干渉設計を備えた10インチ産業用タッチLCDは、屋外環境で信頼性の高い動作をします。マイクロコントローラーベースのシステムは安定しており、エネルギー効率が高く、保守チームが遭遇する日常的なフィールドサービス条件のために設計されています。
Q: 保証とアフターサポートは含まれていますか？
標準保証は、製品品質の欠陥をカバーする納品から12ヶ月間です。生涯メンテナンスと技術サポートが付いています。各ユニットには詳細なユーザーマニュアルが付属しています。延長保証オプションとオンサイトトレーニングサービスはリクエストに応じて利用可能です。ほとんどの技術的な問い合わせには24時間以内に返信されます。
XHGG501DエントリーレベルTDRケーブル故障探査器の価格またはコンサルティングについてはお問い合わせください。
