| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| Model Number: | XHGG501B |

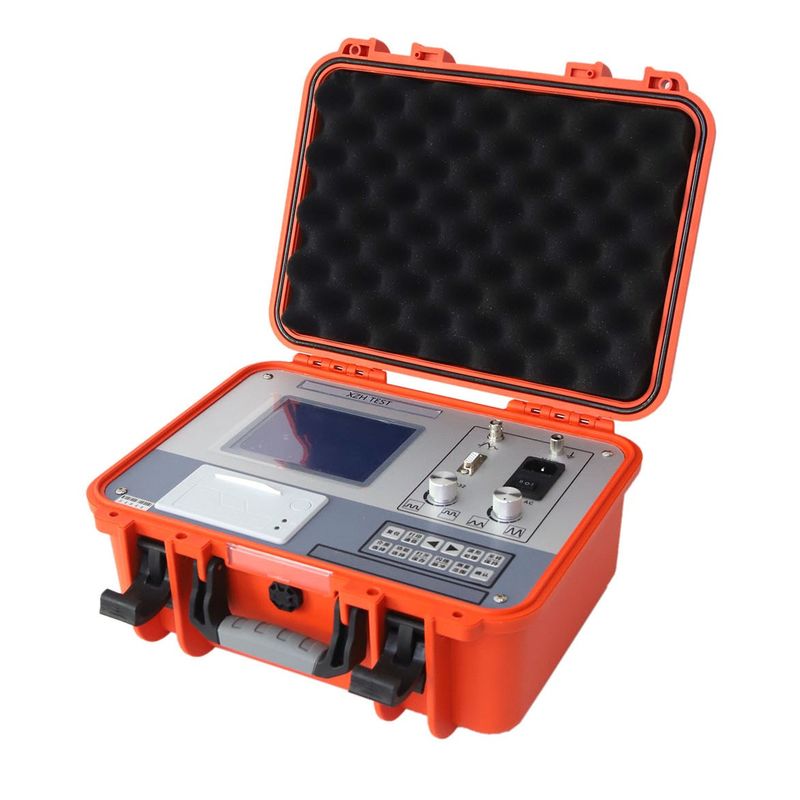

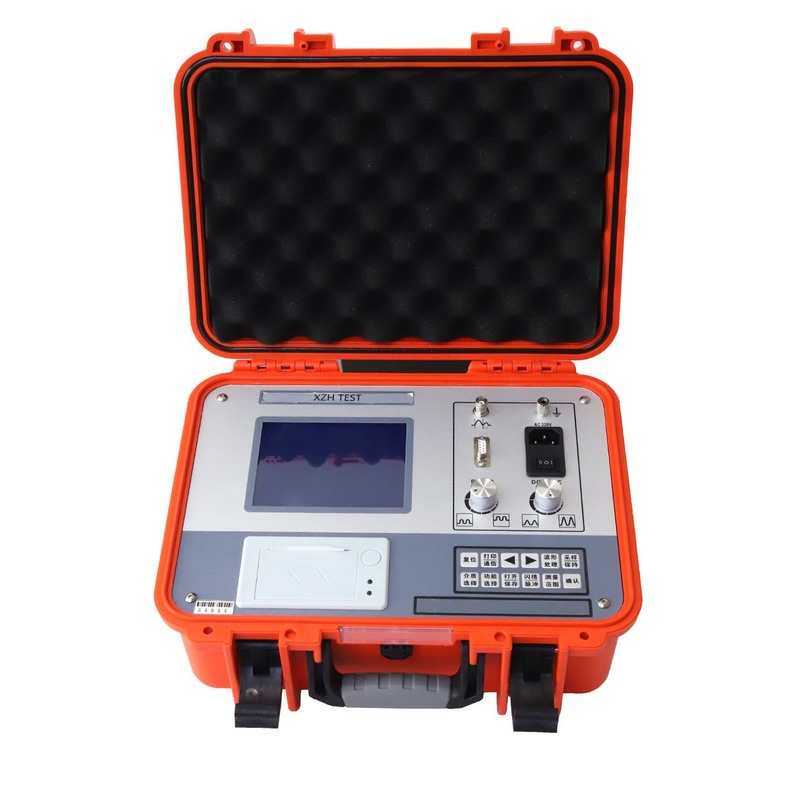

ケーブル障害試験機は、電力ケーブルの障害状態と障害距離を測定および分析するために使用される専用機器です。現代の電子技術を採用し、信号フィルタリング、収集、データ処理、グラフィック表示、およびグラフィック分析を実現し、ケーブル速度測定、ケーブル長測定、ケーブル障害距離測定、および抵抗測定を完了できます。
このケーブル障害試験機は、さまざまな材料、断面、介在物の電力ケーブル、同軸ケーブル、街灯ケーブル、埋設ケーブルなどの低抵抗、短絡、開回路、断線障害、および高漏電とフラッシュオーバー高抵抗障害に適しています。その技術パラメータは、DL/T 849.1（電力設備専用試験機一般技術条件第1部：ケーブル障害フラッシュオーバー試験機）およびJJF1042（ケーブル障害試験機校正規則）の標準要件に準拠しています。
工業用5.7インチの二色スクリーン、波形とメニュー表示が鮮明です。
単一チップ集積回路制御、ボタン操作、強力な耐干渉能力
距離測定、速度測定、抵抗測定などの機能を備えています
ホストに統合されたミニプリンター、いつでもテスト波形とテストレポートを印刷できます
全自動連続サンプリング、波形キャプチャが迅速かつ正確です
低電圧パルスサンプリング方法とフラッシュオーバーサンプリング方法を採用しています
大容量バッテリーパックを内蔵しており、持ち運びに便利です
保護外殻を採用し、保護等級はIP54以上です
| 範囲 | 仕様 |
|---|---|
| サンプリング周波数 | 100MHz |
| 低電圧パルス振幅 | 35V |
| パルス幅 | 0.2μs/2μs |
| 最小分解能 | 1.0m |
| テストブラインドエリア | ≤35m |
| 測定距離範囲 | ≥32km |
| 測定誤差 | ≤±(0.5%×L+1m)、ここでLはケーブル長 |
| 通信インターフェース | RS232 |
| 電源モード | 充電電圧: AC110V~240V, 50Hz/60Hz |
| バッテリー | 内蔵5200mAhリチウム電池 |
| 作業条件 | -20~+65℃、相対湿度≤90% |
| 体積 | 358(長さ)×284(幅)×168(高さ) |
| 重量 | 4.6kg |
| 遵守 | DL/T 849.1, JJF1042 |
| 応用シーン | 典型的な応用 |
|---|---|
| 電力会社の配電網 | 都市配電ケーブルの低抵抗、短絡、開回路、および高抵抗漏電障害の特定 |
| 電力建設および設置会社 | 新設ケーブルのTDR障害テストを、テストと受け入れの前に行う |
| 空港および港湾施設 | 空港照明および港湾電力ケーブルの障害テストを行い、ダウンタイムを最小限に抑える |
| 化学工場および繊維工場 | 腐食性、湿気、電磁ノイズの多い産業環境でケーブル障害を特定する |
XHGG501Bは、低電圧パルス法と高電圧フラッシュオーバー法を4.6kgのポータブル機器に統合しており、現場のエンジニアが正確な特定を行う前に、大まかな障害特定を迅速かつ正確に完了するのに役立ちます。
| プロパティ | 値 |
|---|---|
| ブランド名 | XZHテスト |
| モデル | XHGG501B |
| 原産地 | 中国・陝西省 |
| 認証 | ISO9001/ ISO14001/OHSAS18001 |
| 最小注文数量 | 1 |
| 梱包詳細 | 木製ケース梱包 |
| 納期 | 7-10日 |
| 支払い条件 | TT |
| 供給能力 | 月500台 |
