| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | ISO,CE |
| モデル番号: | 502+503C+507+535-4Z |
| 製品名 | アイテム | 数量。 | 備考 |
|---|---|---|---|
| ケーブルフォールトプレロケーター | XHGG502 | 1ユニット | テスト方法：低電圧パルス（TDR）、高電圧フラッシュオーバー（氷、減衰、アークシングルショット）、複数のパルスアーク |
| ケーブルピンポイントロケーター | XHDD503C | 1ユニット | デジタル、音響、磁気同期 |
| ケーブルパイプロケーター | XHGX507 | 1ユニット | テストケーブルパス、現在、深さ、ライブケーブルと非荷電ケーブルを識別し、地面に低い抵抗障害を見つけます |
| ポータブル高電圧パルスジェネレーター | XHHV535-4Z | 1ユニット | 0-28kv、放電電力0-1568J |
ケーブル断層の事前ロケーションは、テスト端からケーブル断層（メートルまたは足）の距離を決定します。これは重要な側面です。ケーブル断層の正確なプリロケーションは、従来のサージジェネレーターと特定の方法と比較した場合に最終障害の位置にかかる時間を短縮するためです。プレロケーションでは、時間領域反射計（TDR）やSIM、ARC、MIM、ICM/ICE、電圧減衰法などの高電圧法などの低電圧法を使用します。

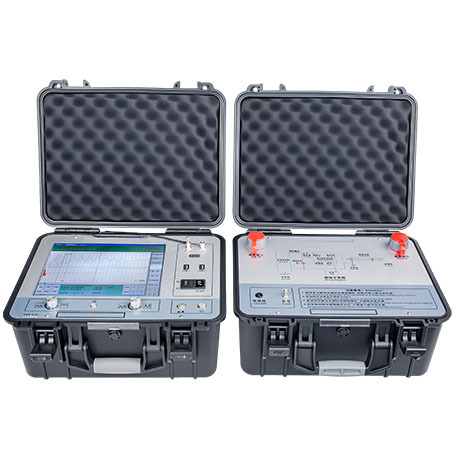

XHGG502ケーブル障害事前ロケーター電源ケーブルのステータスと障害距離を測定および分析するための特別な機器です。最新の電子技術とコンピューターテクノロジーを組み合わせて、信号フィルタリング、取得、データ処理、グラフィックディスプレイ、グラフィック分析を実現し、ケーブル速度測定、ケーブル長テスト、ケーブル障害距離テストを完了します。
| サンプリング周波数 | 400MHz |
| 最小解像度 | 0.5m（100m/US） |
| 低電圧パルス幅 | 0.2US/2US/4US |
| テストブラインドゾーン | ≤20m |
| 範囲の範囲 | ≥68km |
| 測定エラー | ≤±（0.5％*L+1M）、Lはケーブルの長さです |
| パルスカプラーは電圧に耐えます | DC 35kv |
| 労働条件 | 温度-25℃～+65℃、相対湿度85％、大気圧750±30mmhg |
| 体積と重量 | ケーブル障害テスター430*380*220mm-10kg;パルスカプラー430*380*220mm-10kg |
XHGX507アンダーグラウンドケーブルパイプロケーターは、主にケーブル障害の位置、ケーブル識別、ケーブルパス、深度測定に使用されます。過去に数セットの楽器によってしか達成できないタスクを完了することができます。
ケーブル断層の位置計器は、音響および磁気同期法を使用して、電源ケーブル障害点を決定します。ポジショニングテクノロジー、パスアシストテスト、その他のテクノロジーを統合し、複数のテストモードとリッチプロンプト情報を提供して、ケーブル断層の位置を効率的かつ正確に完了するために提供します。
高電圧パルスジェネレーターは、業界の基準に完全に準拠しており、35kV以下の電圧レベルのケーブルの断層テスト中に主に衝撃放電に使用されます。 DC高電圧源、エネルギー貯蔵コンデンサ、および排出ボールギャップを1つのコンパクトユニットに統合します。
| 高電圧に衝撃を与えます | 0 ～28kv |
| 高電圧部分圧力 | 2.5レベル |
| 内蔵コンデンサ | 4μf |
| 放電電力 | 1568J |
| 音量 | 420L*325W*480H |
| 重さ | 40kg以下 |
