| 起源の場所: | 西安、陝西省、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| Model Number: | XHYY102 |
| パラメータ | 仕様 |
|---|---|
| 出力電圧 | 0 〜 80kV |
| 圧力の歪み率 | <3% |
| 電圧の上昇速度 | 0.5 5kV/s (調節可能) |
| スタンド時間 | 15分 (調節可能) |
| インターバル 増強 | 5分 (調節可能) |
| 増加 頻度 | 1 9サイクル (選択可能) |
| ブースター能力 | 1.5kVA |
| 測定精度 | ±3% |
| 供給電圧 | AC 220V ±10%,50Hz ±1Hz |
| 電力消費量 | 200W |
| 動作温度 | 0°Cから45°C |
| 動作湿度 | <75% RH |
| サイズ | 465 × 385 × 425 mm |
| 試験基準 | GB507-1986, GB507-2002, DL/T429, IEC156, カスタム |
| 構成 | シングルカップ,3カップ,マルチカップ (オプション) |
介電断熱電圧 (BDV) 試験は,保温油が保温特性を失い,電流が通過することを可能にする電圧を測定する.トランスフォーマー の 隔熱 オイル は 電気 隔熱 器 と 冷却 器 の 両方 の 役目 を 果たし ます油が老化したり,水分や粒子,溶けたガスで汚染されるにつれて,その介電強度は低下します.定期的なBDV検査は,トランスフォーマー隔離機能の故障につながる前に油の劣化を検出するのに役立つ重要な予防保守の実践です緊急修理ではなく,計画的なオイル交換やリコンディショニングを可能にします.
XHYY102は4つの標準試験方法でプリプログラムされています GB507-1986とGB507-2002 (中国製の国定基準 絶縁油介電強度)DL/T429 (中国の電力産業標準),およびIEC156 (油断電圧を隔離する国際標準).第5のカスタマイズ可能なモードは,ユーザーが独自のテストパラメータを定義できるようにします.このマルチスタンダード能力は,国内の中国試験要件と国際アプリケーションの両方に適している.
従来のオイルBDVテスト機は,ステップアップトランスフォーマーの下電圧側での断熱電圧を測定し,比率変換によって高電圧値を計算します.トランスフォーマー比率不正確とアナログ信号条件付けによるエラーの導入XHYY102のユニークな高電圧側サンプリングデザインは,A/Dコンバーターに直接A/Dコンバータをルーティングし,出力時に直接テスト電圧を測定します.これはすべての中間アナログ変換エラーを排除します, より正確で繰り返し可能な総精度 ± 3% を得ます.
XHYY102シリーズは,シングルカップ,トリカップ,マルチカップの構成で利用できます.シングルカップモデルは,移動性とコストが優先されている場合のテストやフィールドサービスに理想的です.試験間隔を開かないで複数の油検体を連続的に試験できるようにすることで,3カップモデルでは流量を増やすマルチカップ構成は,トランスフォーマー製造QCや独立した試験ラボなどの高容量試験の生産性を最大化します.すべてのコンフィギュレーションは同じコア測定技術と精度を共有します.

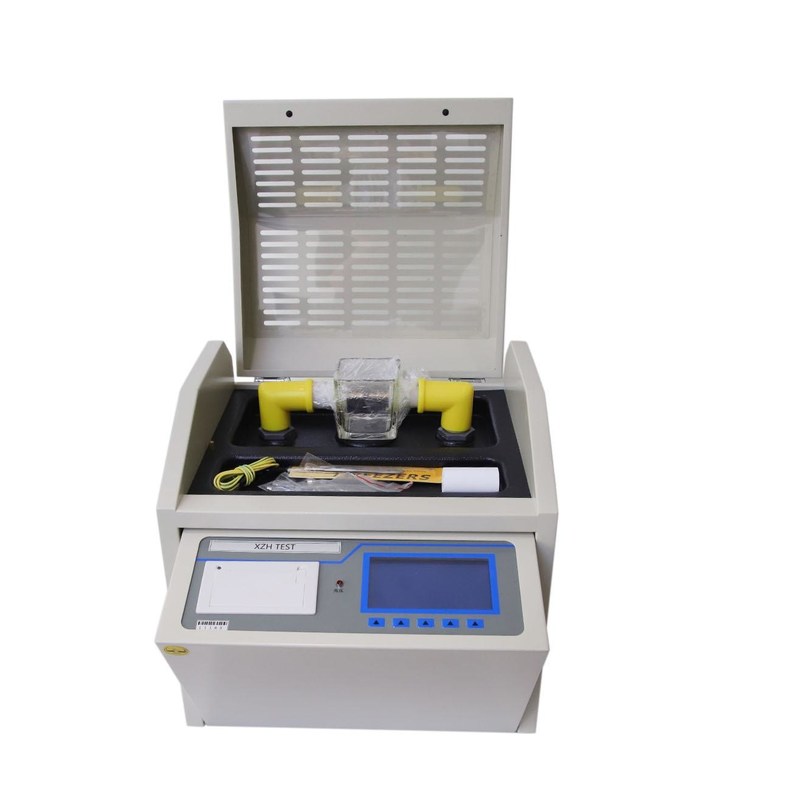

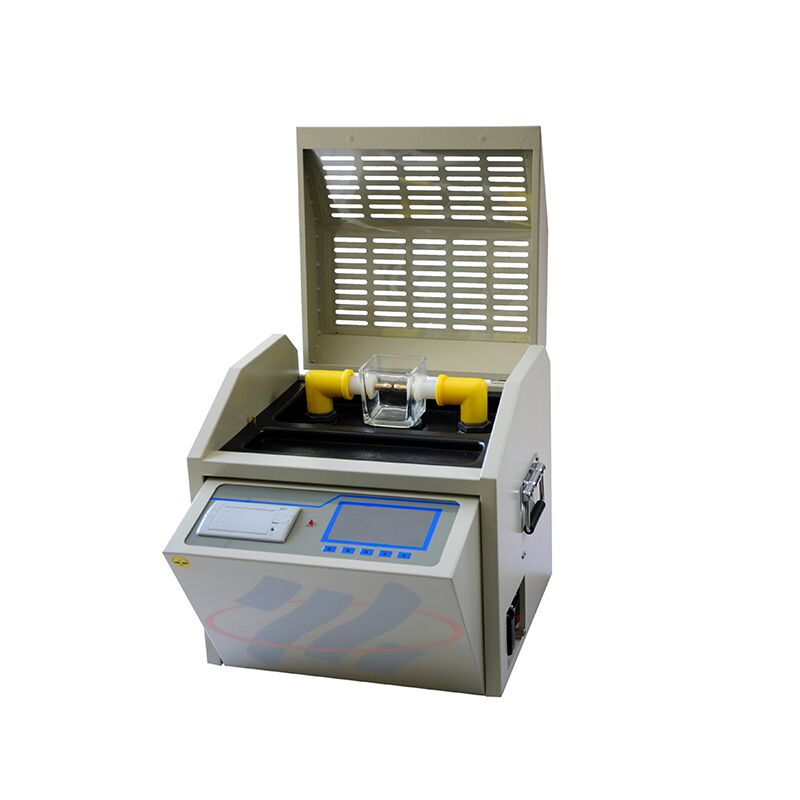

各XHYY102は,主要な試験器具,選択した構成ごとに特別なガラスオイルカップ,電源ケーブル,接地ケーブル,熱プリンター紙,ユーザーマニュアルを含む完全なキットとして出荷されます.標準配達時間は5~8営業日. コンパクトなポータブルデザイン (465×385×425mm) は強化包装に詰め込まれています. XZH TEST はオプションの延長カバーで標準的な製造者保証を提供します.最低注文量は1台で,T/T決済条件量産注文では,カスタム OEM ブランドと多言語インターフェースオプションが利用できます.
