| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH |
| 証明: | CE, ISO |
| モデル番号: | XHGG501B |
荷物を開け 接続 テストXHGG501Bは1つのケースで完全な標準キットとして提供されます.ホスト,テストリード,サンプラー,電源ケーブル,およびすべてのアクセサリー.テストを開始するにはオプションの追加要素は必要ありません.予測可能な構成と調達の複雑さのない単一のSKUを希望する組織に理想的です.

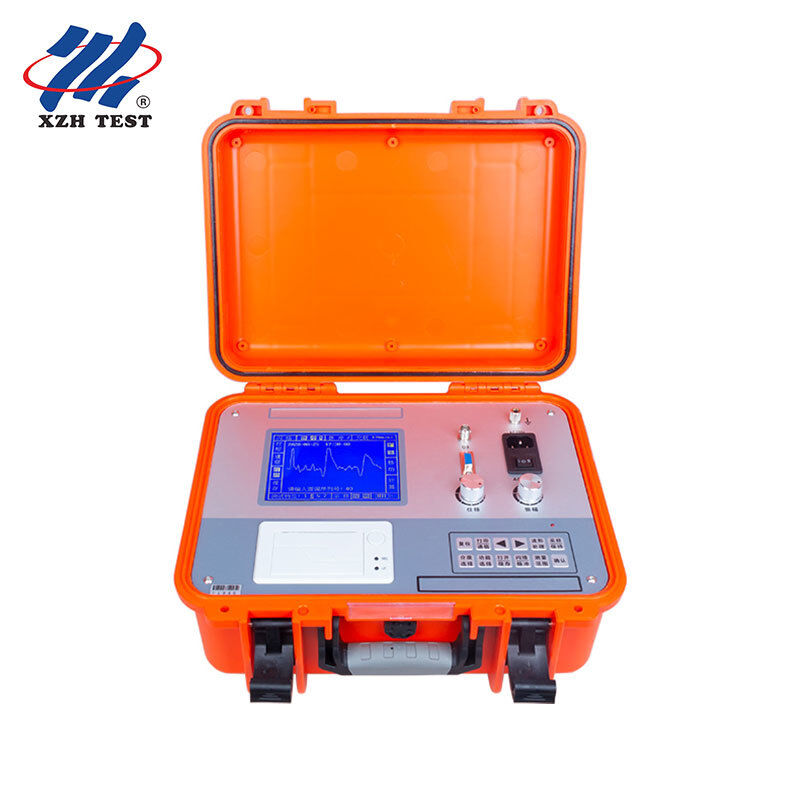

XHGG501Bケーブル・ファールト・プレロケーターは,完全なオート・ザ・ボックス・テスト・システムとして構成された 60kmの範囲の TDR 機器です. 10インチタッチ LCD 付きの 100MHz リアルタイムサンプリングエンジンに構築されています.欠陥スペクトルの全範囲をカバーします 低抵抗電気ケーブル,制御ケーブル,通信ケーブル,路灯ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブル,電源ケーブルそして,すべての横断線と介電介質を横断する埋葬線自動連続サンプリングによる二重試験方法 (低電圧パルスと高電圧フラッシュオーバー) は,過渡的な放電事件が見逃されないことを保証する.標準キットには 現地試験を開始するために必要なすべてのものが含まれます:ホスト機器,単Qおよび双Q試験線,サンプラー,電源ケーブル,安全ファイズ 保護用ケースに詰め込まれています.別々のアクセサリー注文,互換性検査はありません.契約のフォローアップがないCE ISO 認証
多くのケーブル故障検出器は,必須アクセサリーがオプションの追加品としてリストされている基本装置として販売されています. サンプラー,ダブルQケーブル,電源ケーブル,テストリードさえも.購入代理人はベース価格を提示します2つ目の注文が 展開を数週間遅らせます
XHGG501B標準キットは,この摩擦を排除します.LVパルスおよびHVフラッシュオーバーテストに必要なすべてのコンポーネントは含まれています:
| 対象項目 | Qty | 機能 |
|---|---|---|
| キャベルの故障検出器ホスト | 1 | 10インチタッチディスプレイ,100MHzサンプリング,波形分析 |
| シングルQ試験鉛 (1.5m) | 1 | LVパルス方法で試験中のケーブルへの直接接続 |
| デュアルQ入力ケーブル (2m) | 1 | HV フラッシュオーバー 方法のためにサンプラーとホストを接続する |
| サンプラー | 1 | フラッシュオーバー試験で反射された高電圧信号を検出する |
| 電源コード (1.8m) | 1 | AC 220V充電と直接運転 |
| 安全ファイューズチューブ | 1 | AC 入力超電流保護 |
| 接地線 | 1 | 高電圧のフラッシュオーバー試験のための安全接地 |
XHGG501Bの100MHzリアルタイムのサンプリングエンジンと0.1μs/2μsのダブルパルス幅は,近端欠陥解像度 (0.5mで0.1μs パルス) から長距離検出 (60km 2μs 幅パルス). ≤20mの盲点帯は,出力端末から外側への信頼性の高いテストを保証します.測定誤差 ≤±(0.5%×L+1m) は,30kmで動作可能な精度を提供します.欠陥は151mの窓内に位置しています.配線機を正しいケーブルセグメントに導くのに十分である自動加益調整による自動連続サンプル採取は,フラッシュオーバー試験中に弧の強度変動に関係なく,欠陥反射を捕捉します.
IP54 実験室ではなく フィールドのために設計されたXHGG501BのIP54のシャーシは,あらゆる方向から塵の侵入や水の噴出から守ります.作業温度範囲は -20°Cから +60°C,相対湿度容量は ≤90%ケーブルの故障が実際に発生する環境では,外部のサブステーション,道路端のケーブルキャビネット,および溝端の展開で信頼性の高い機能があります.組み込みリチウムイオン電池は,オープン回路と低抵抗故障テストのための無線操作をサポート発電機や延長線が利用できない場合,発電機や延長ケーブルの必要性をなくす.
基本規格| パラメータ | 仕様 |
|---|---|
| ディスプレイ | 10インチ TFT LCD,タッチ操作 |
| 採取頻度 | 100MHz |
| 最低解像度 | 0.5m |
| 試験範囲 | ≥60km;プリセット: 300m / 1km / 5km / 60km |
| テスト・ブラインドゾーン | ≤20m |
| 測定誤差 | ≤±(0.5%×L+1m) |
| パルス幅 | 0.1μs (狭い) / 2μs (広い) |
| 試験方法 | LVパルス + HVフラッシュオーバー |
| 欠陥 の 種類 | 低抵抗性,短回路性,開回路性,漏れ性,フラッシュオーバー性 高抵抗性 |
| バッテリー | 内蔵リチウムイオン; オープン/ショートテスト用の無線 |
| 電源入力 | AC 220V±10% |
| 保護 | IP54 防塵 防水 |
| 動作温度 | -20°C~+60°C; RH ≤90% |
| 準拠性 | CE,ISO |
| リスト | 構成 | 色 | 最良の為 |
|---|---|---|---|
| 標準キット | 60kmキット,すべてのアクセサリー,単一のSKUの調達 | スレート | 予測可能な構成,車両の調達,追加的な複雑性がないことを望む組織 |
| 完全なパラメーター | 60km 詳細な技術的な強調; すべてのパラメータと高度な機能が強調されています | 青い | 計器の仕様を比較する技術評価者 |
| ポータブルプリンタ | 熱プリンタを搭載した30kmの範囲で即時印刷結果 | 青い | 現場で印刷された故障報告を必要とする現場スタッフ |
Q: "コンプリートキット"とは,単一のSKUに含まれているものを意味するのですか?
XHGG501B コンプリートキットには,ケーブルの故障の予備位置に必要なすべてのものが1つの出荷で含まれます. 主要なTDRテストユニット (10インチLCD,100MHz,IP54),テストリード,パルスカップラー,HV接続ケーブル,接地ケーブル追加用品は別途注文する必要はありません. 梱包を外して直ちに試験を開始してください.
Q:XHGG501BはXHGG501DとXHGG502Aと比べてどうですか?
XHGG501Bはバランスのとれたミッドレンジのソリューションを提供しています. 60kmの範囲 (501Dでは16km,502Aでは120km),標準TDR機能で100MHzのサンプリング,IP54シャシーに10インチのLCD. It is the ideal choice for organizations that need more range than the entry-level 501D but don't require the ARC multi-pulse technology and 400MHz sampling of the 502 series — delivering strong cost-performance for routine cable maintenance.
Q: XHGG501Bはどんなテスト機能をサポートしていますか?
XHGG501Bは,オープン回路,ショート回路,低抵抗の故障,ケーブル長さの測定,波速の校正のための低電圧パルス方法をサポートする.また,高電圧フラッシュオーバー方法 (外部HVパルス発電機) をサポートします.完全なキットには,フラッシュオーバーテストに必要なパルスカップラーが含まれ,LVとHVテストワークフローの両方に準備されています.
Q: XHGG501Bは厳しい環境でのフィールド使用に適していますか?
IP54 級の頑丈なシャーシは 塵や水の噴出から守っていて 干渉防止設計の 10インチ産業用LCDは 屋外での明確な可視性を提供しますユニットは,包括的な頑丈な荷物ケースを含む1人の携帯操作のために設計されています作業温度範囲は -20°Cから +65°Cまであり,ほとんどのグローバルフィールド環境に適しています.
Q: 報告やアーカイブのために波形をエクスポートできますか?
はい XHGG501Bは,ファイル名付け機能の テスト波形を搭載しています. USB接続と付属PCソフトウェアを通じて,波形は詳細な分析,レポート生成,そして印刷現場で印刷されたレポートを必要とする組織では,フィールドテスト中に即時紙版波形出力のために,互換性のある外部熱プリンタを直接接続できます.
Q: 保証と販売後サポートは?
標準保証は 納品から12ヶ月 製造欠陥をカバーし 終身技術サポートも各コンプリートキットには,ワイヤリング図と波形解釈のガイド付きの詳細なユーザーマニュアルが含まれます. CEとISO認証. 任意の現場運用,オペレーター訓練,および延長保証プランが利用可能. 技術的な問い合わせは通常24時間以内に回答されます.
XHGG501B 標準キット 単品SKU 完全な構成,出荷準備
