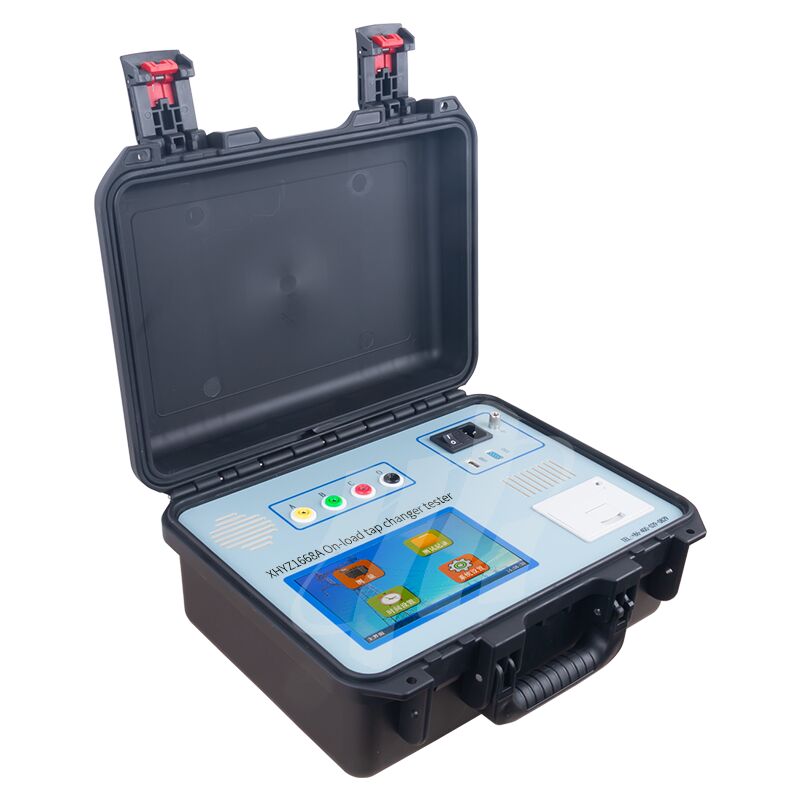

変圧器OLTC試験用24V負荷時タップ切換器テスター 高速20kHzサンプリングアナライザ|XHYZ1668A

Q1:なぜ24Vのオープン回路電圧がOLTCテストにとって重要なのでしょうか?

従来のOLTCテストは,接触酸化物層を通り抜けるのに十分な電流を駆動するために,通常40~80Vのオープン回路電圧を使用します.高電圧は,制限されたサブステーション環境で試験電線を接続する操作者にとって衝撃の危険性がある.特に,複数の露出したブッシング端が腕の届く範囲にあるトランスフォーマーの周りに.XHYZ1668A による 24V オープン回路電圧は,危険な電源電圧として国際電気安全基準で定義された 50V AC / 120V DC 限界値を下回る耐性測定を行うのに十分な刺激を与えています.0 24V の電流範囲は,多くの高電圧機器と比較できる 24W の測定電力を供給し,低電圧が測定品質を損なわないことを保証します24V設計は,サブステーションの作業慣行を規制する厳格な人事安全方針を有する組織では,作業安全分析を簡素化し,OLTC試験中にPPEの要件を削減します.

Q2: OLTC診断における 20kHz サンプリングレートの重要性は何ですか?

20kHzで,XHYZ1668Aはタップ移行中に50マイクロ秒 (μs) ごとに1つのデータポイントを取得する.この時間的な解像度は,コンタクト・ブーンズ・イベントが重要であり,移動コンタクトが移行中に固定コンタクトとの接続を一時的に失っている場合,通常0.52ミリ秒. 20kHzのサンプリングレートでは0.52msのブーンズイベント中に1040のデータポイントを捕捉し,ブーンズを識別し特徴付けるのに十分な波形詳細を提供します.1 〜5kHz (200 〜1000μs の点間) でサンプリングする機器は,短いブーンズイベントを完全に見逃したり,単一の点のみを捕捉したりする.高速サンプリングは,3相 OLTCにおける段階間タイムシンクロの正確な測定にも不可欠です.1ms未満の相対相タイミング差が,駆動連結に機械的磨損が起こることを示す場合20kHzで ± ((0.1%+0.2ms) のタイミング精度は,測定不確実性ではなく,測定されたタイミング変動が実際の機械的変化を表していることを確信させます.

Q3: 3つの電流範囲 (1.0A,0.5A,0.2A) のそれぞれをいつ使用すべきですか?

電流範囲の選択は,刺激電流を期待される移行抵抗にマッチすることによって測定精度を最適化します. 一般的なガイドライン: (1) 1.0A範囲 (0.配送トランスフォーマー用低抵抗の移行抵抗を持つOLTCでは,より高い電流が最高の信号/ノイズ比を提供します. (2) 0.5A範囲 (5 〜 40Ω) 移行抵抗が中間範囲に落ちる中等電源トランスフォーマーとOLTCの使用. (3) 0.2A range (20–100Ω)—use for large power transformers with high-resistance transition resistors or when measuring through long test leads where lead resistance reduces the effective excitation at the measurement point移動抵抗の推定値が不明である場合は,0.2A範囲 (最も安全) から始め,表示された抵抗値が騒々しいまたは不安定である場合,より高い電流に切り替えます.安定した表示は十分な電流刺激を示します計測器は,その全測定能力内で,どの抵抗値でも,どの範囲でも使用することで損傷を受けません.

Q4: XHYZ1668Aは 移行抵抗と移行時間を 同時に測定する方法?

OLTCのタップ交換中に,計器は選択した直流試験電流をトランスフォーマーローリングに継続的に適用し,タップ交換器のコンタクト間での電圧を20kHzでサンプリングする.トップチェンジャーメカニズムが最初のタップから移行順序を通過するにつれて電路内の移行電阻と橋渡し位置を介して,電流路における瞬間の電圧抵抗に比例して測定した電圧が変化する最終タップまで.計器の内部プロセッサは,各50μsサンプルポイントでV/I比から抵抗を計算します.完全に動的抵抗と時間波形を構成しますトランジションタイムは,抵抗変化の開始 (接触運動を示す) から新しいタップ抵抗値での安定化までの間隔として測定されます.3相波形ディスプレイは,相間タイム同期を直接視覚的に比較することができます.数値読み取りは,ドキュメントとトレンドのための移行抵抗値と移行時間を提供します..

Q5: フィールド展開のためのスプリットボディポータブル設計の実用的な利点は何ですか?

XHYZ1668Aは2つの管理可能なユニット―メインユニットとケーブルボックス―に分けられ,それぞれは相当の能力を持つ単一の統合装置よりも著しく軽い重さです.実践的なフィールドの利点は,(1) 単人輸送"人の技術者が2回の移動で2つのケースを運ぶか,2人の技術者が同時に運ぶかクレーンアクセスのない遠隔サブステーションで持ち上げ設備の必要性をなくす. (2) Stair and ladder access—the compact dimensions (360×290×170 mm each) fit through standard transformer bay access hatches and up maintenance ladders where larger single-case instruments would require rope hoisting(3) 13 メートルの標準試験線 (長さを調整できる) は,地面レベルの儀器から高層プラットフォームのトランスフォーマーブッシングまで伸びます.トランスフォーマー自身に儀器を運ぶ必要性をなくす(4) ケーブルボックスは組織的な鉛貯蔵として機能し,専用のケーブル管理なしで保管されているフィールド機器を悩ます絡み合った損傷した試験電線を防ぐ.(5) 単一のサブステーションで複数のトランスフォーマーを試験するためにトランスフォーマー間にはケーブルボックスだけが移動し,テスト間の設定時間が短くなる.
