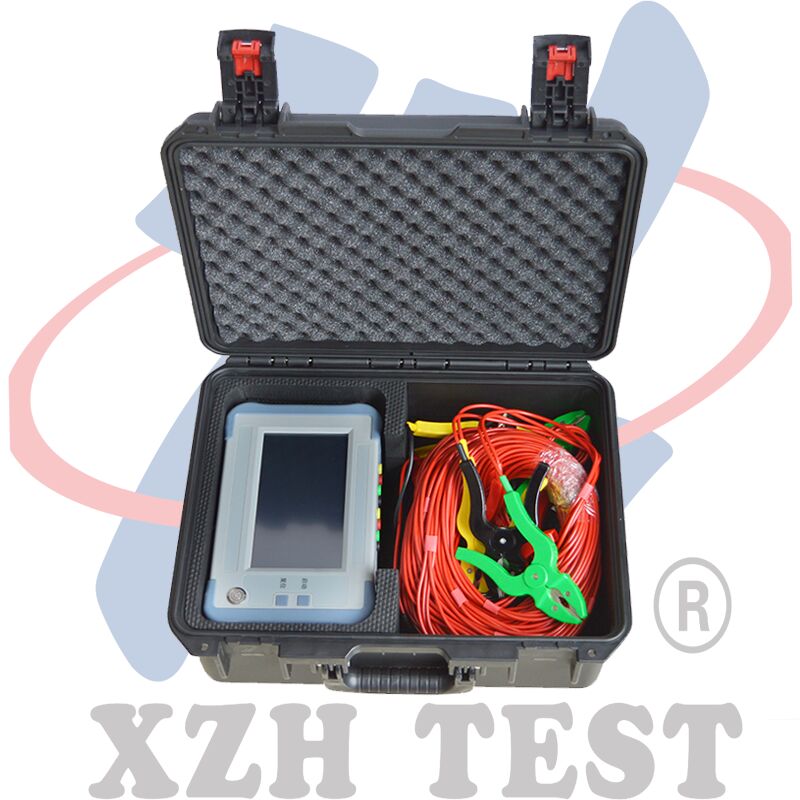

トランスフォーマーOLTC診断用のオンロードタップチェンジャーテストダイナミックレジスタンス解析器

Q1: 定期的な変圧器電気テストを超えて、特別なOLTCテストが必要なのはなぜですか？

従来の変圧器テスト（巻線抵抗、巻数比、絶縁抵抗）は、静的な電気パラメータを評価しますが、タップ切換装置の動的な機械的性能に関する情報は提供しません。OLTCはすべての静的電気テストに合格しても、次のタップ切換操作中に故障する可能性のある、ひどく摩耗した遷移接触子を持っている可能性があります。XHYZ1668ASCは、タップ遷移中の完全な動的抵抗波形をキャプチャし、遷移タイミング、接触子シーケンス、ブリッジ抵抗値、および位相同期を明らかにします。これらは静的テストでは測定できない診断パラメータです。OLTCの故障は、変電所アプリケーションにおけるすべての変圧器故障の約20〜30％を占めるため、包括的な変圧器状態評価には、専用のOLTC動的テストが不可欠です。

Q2: 動的抵抗波形はOLTCの状態について何を明らかにしますか？

正常なOLTCは、次の特徴を示す典型的な波形を生成します。（1）開始タップでの安定した抵抗、（2）遷移抵抗値が明確に見えるブリッジング位置をクリーンに通過する遷移、（3）宛先タップでの安定した抵抗、および（4）一貫した遷移時間。診断上の逸脱には、機械的なドラッグまたはばねの疲労を示す遷移時間の延長。ピットされたまたは炭化された遷移接触子を示すブリッジング段階中の不規則または不安定な抵抗。抵抗器の劣化を示す遷移抵抗器の銘板値から逸脱した抵抗値。および三相ユニットにおける位相間タイミングのずれは、機械的リンケージにストレスをかける非同期動作を示します。XHYZ1668ASCの自動振幅スケーリングはこれらの特徴を明確に表示し、フィールド担当者が専門レベルの波形解釈スキルを必要とせずに異常なパターンを特定できるようにします。

Q3: XHYZ1668ASCは負荷時および無負荷時タップ切換装置の両方をテストできますか？

はい。負荷時タップ切換装置（OLTC）の場合、この機器は、変圧器を低電圧で通電するか、機器自体のテスト電流を使用して、タップ遷移中の動的抵抗波形をキャプチャします。無負荷時（非通電）タップ切換装置（DETC）の場合、この機器は各タップ位置での静的接触子抵抗を測定し、すべての動作位置で接触子抵抗が安定しており、仕様内であることを検証します。この機器は、変圧器補助巻線が接続されている場合とされていない場合の両方で測定を実行でき、完全な巻線分離が実用的でない保守ウィンドウ中の運用柔軟性を提供します。

Q4: Yn、Y、およびDタイプの巻線をテストできることの意義は何ですか？

電力変圧器は、電圧クラス、用途、接地方式に応じて異なる巻線接続構成を使用します。Yn（中性点が引き出されたデルタ結線）は、発電機昇圧変圧器の高電圧側および配電変圧器の低電圧側で一般的です。Y（中性点の引き出しがないデルタ結線）は、特定の送電用途で使用されます。D（デルタ結線）は、発電機変圧器の低電圧側および特定の産業用変圧器の標準です。各構成では、電流を注入し、電圧を正しく測定するために特定のテストリード接続が必要です。XHYZ1668ASCは、直接抵抗表示を備えたすべての3つの構成をサポートします。機器は巻線構成を内部計算で自動的に考慮するため、オペレーターが手動で変換係数を適用する必要がなくなり、構成の誤った仮定による測定エラーのリスクが軽減されます。

Q5: テストデータはどのように管理されるべきですか？また、500件の記録ストレージは何を提供しますか？

XHYZ1668ASCは、動的抵抗波形、遷移時間、各タップ位置での抵抗値、およびテスト構成パラメータを含む完全な測定記録をすべて自動的に内部メモリに保存します。500件の記録容量は、次のことをサポートします。（1）サイト間でデータをダウンロードすることなく、大規模な変圧器フリートのテストキャンペーンの完全なドキュメント。（2）同じ変圧器からの現在の波形を保存されたベースライン測定値と比較することによる履歴トレンド。（3）規制遵守提出のためのバッチレポート。（4）7インチLCDにより、ダウンロード前に現場で画面上で波形を確認および比較できます。長期資産管理のために、データはPCに転送され、コンピュータ化保守管理システム（CMMS）に統合できます。年間サイクルでテストされる変圧器の場合、500件の記録は、中規模の変電所フリートで約10年間のトレンドデータを提供します。
