2023年8月28日,我々のエンジニアチームは 中国山西省バオジのリンユ郡中学校に送られました基礎電源ケーブルの欠陥を診断し 特定し 教師の建物に完全な停電を引き起こした.
リンユ郡中学校は,キャンパス全体の地下電力配送ネットワークを持つ公立教育機関です.YJV 4×75mm2, 380/440V低電圧電源ケーブル300メートルトランスフォーマー配送室から教科事堂の配送箱まで
| パラメータ | 発見 |
|---|---|
| ケーブルタイプ | YJV 4×75mm2, 380/440V |
| 総長 | 300メートル |
| 段階から段階への隔離 | 0Ω (短回路) |
| 断層から地面への隔離 | 0Ω (地面欠陥) |
| 欠陥タイプ | 地面障害のある相対相短路 |
| ケーブル合同位置 | 270mの標識 (ケーブル井) |
必要な学校同じ日の欠陥特定キャンパスの敷地を守るために 最小限の掘削が不可欠であり,他の埋葬された公益事業の存在は,正確な,破壊的でない欠陥の位置を求めました.
XZH テスト機器を使って 4段階の 欠陥検出ワークフローを 展開しました
| ステージ | 設備 | モデル | 機能 |
|---|---|---|---|
| 1断熱試験 | デジタルメガオムメーター | XHMR-5kV | 500V範囲 測定された相対相と相対地抵抗 |
| 2HV パルス生成 | HVパルス発電機 | XHHV535-2L | 障害点でフラッシュオーバーを起こすために 6 7kV のインパルス電圧が適用されます |
| 3. 誤り 前置 | キャベルの故障テスト | XHGG-502 | 距離測定のための低電圧パルスと高電圧パルス波形分析 |
| 4精密な位置付け | キャベルの故障のピンポインタ | XHDD-503 & XHDD-503D | <0.1mの誤差位置の正確な音声磁気同期方法 |
| 結果 | 詳細 |
|---|---|
| 欠陥 が 発見 さ れ た | 2(120m と 170m の位置) |
| 精度 を 特定 する | <0.1m(音声磁気同期) |
| 合計 期間 | 同じ日に完了 (現場での試験から最終的な特定まで) |
| 発掘範囲 | 最低 記号されたポジションが2つだけ |
| 安全記録 | 事故なし 偽発掘なし 負傷なし |

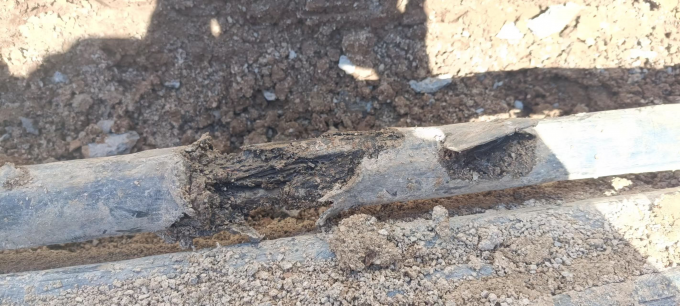

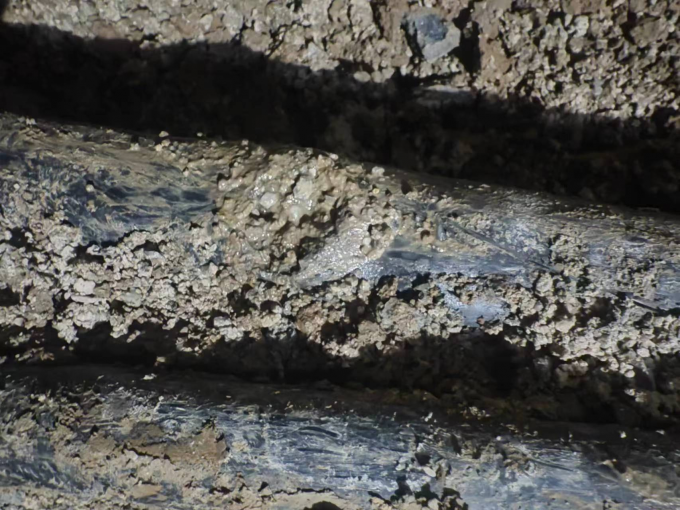

このプロジェクトでは,XZH TESTの時間敏感なキャンパス環境におけるケーブル欠陥位置の包括的な能力を実証しています.断熱試験から粗略なプレロケーションを経て,音磁精度の正確な位置付けまでXHDD-503シリーズ障害を最小限に抑え,正確で効率的な故障の位置付けを可能にします.XHDD-503とXHDD-503Dの双重使用は,複合的な障害の2つの位置で,機器の信頼性を検証しました.校内インフラを保ちながら 速やかに電源を復元できた
