高精度ケーブル欠陥ポインタ 音磁同期 XHDD503C

XHDD503C ケーブル障害ピンポインターは、音響と磁気の同期方法を使用して、地下電力ケーブルの障害を迅速かつ高精度に位置特定できるように設計されており、従来の音響のみによるピンポインティングよりも大幅に進歩しています。高電圧インパルス発生器が故障点で放電すると、機器のプローブは音響信号 (土壌を伝わる放電の「ポップ」音) と電磁信号 (ほぼ瞬時に伝わる) の両方を同時に捕捉します。 XHDD503C は、これら 2 つの信号間の時間差を計算することにより、オペレーターを 0.1m 以上の精度で正確な障害位置に導き、ケーブル障害の特定に従来必要とされていた推測や長年の経験を排除します。

音響と磁気の同期原理は基本的にシンプルですが、非常に効果的です。断層点でのインパルス放電の瞬間に、周囲の土壌をゆっくりと伝わる音波と、ケーブルに沿って光速に近い速度で伝播する電磁パルスという 2 つの信号が生成されます。プローブは両方を同時に検出します。電磁信号はほぼ即座に到着しますが、音の伝達には測定可能な時間がかかるため、信号間のギャップ（5 インチ LCD にミリ秒単位で表示）は、障害からどれだけ離れているかを直接示します。時間差が最小になる場所にプローブを移動すると、障害は真下にあります。

• 0.1m以上の精度:音響と磁気の時間差測定により、デシメートル未満の精度で障害を特定します。パス識別精度は 0.5m より優れており、DL/T 849.2-2019 業界標準に準拠しています。
• 4 つの選択可能なフィルター モード:一般用途向けオールパス (100 ～ 1600Hz)。高周波が減衰する柔らかい土や砂用のローパス (100 ～ 300Hz)。硬い舗装条件用のハイパス (160 ～ 1600Hz)。バランスのとれた妥協としてのバンドパス (200 ～ 600Hz)。最適な信号の明瞭度を得るために、フィルターを地形に合わせてください。
• IP65 定格の防水プローブ:多層の物理的絶縁により、敏感な音響センサーと磁気センサーが保護されます。濡れた溝、雨、ほこりの多い建設現場でも確実に動作し、天候による遅れはありません。
• BNR デジタルノイズリダクション + ミュート:バックグラウンド ノイズ リダクションは、交通、風、機械による周囲の干渉を除去します。オペレーターがハンドルを握ると、機器は即座にミュートを作動させ、長時間の現場作業中に聴覚を保護します。
• 500,000* 信号増幅:16 レベルの出力ゲイン (0 ～ 112dB) は、従来のピンポインターでは完全に見逃していた深い故障または高インピーダンス故障からの非常に弱い放電信号を捕捉します。
• リアルタイムの経路ガイダンス:画面上の左右インジケーターは、プローブがケーブル経路の左側にあるか右側にあるかを示し、オペレーターは外部の地図やマーカーを参照することなく、歩行ルートを迅速に修正できます。
• 太陽光でも読み取り可能な5インチタッチLCD:854*480 の解像度と 800nit の明るさは、正午の直射日光の下でもはっきりと見えます。タッチスクリーンとシングルノブコントロールを組み合わせた、手袋をしたままでも操作できるようになっています。
• 終日現場作業:4 * 18650 リチウム電池を搭載し、8 時間以上の連続使用を実現します。専用の急速充電器により、シフト間のダウンタイムが最小限に抑えられます。

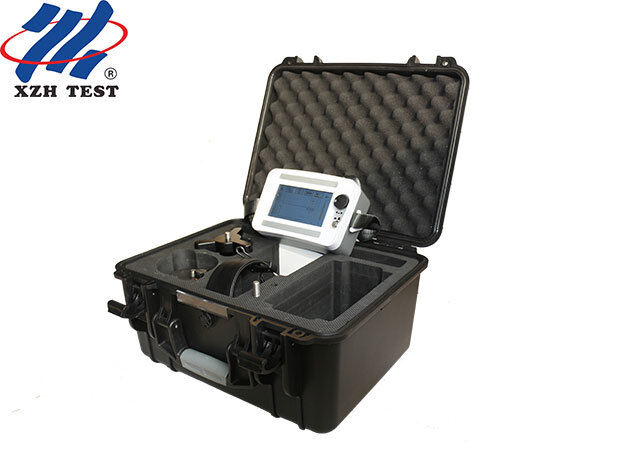

• 完全なフィールドキット標準:すべての XHDD503C には、ピンポインター ホスト、コネクティング ロッドと三脚ベースを備えたプローブ アセンブリ、7 芯信号ケーブル、ノイズ キャンセリング モニタリング ヘッドセット、高速充電器、多機能レンチ、および耐衝撃キャリング ケースが含まれています。

ステップ 1:TDR またはプレロケーターを使用して、大まかな障害範囲 (±50m) を決定します。ステップ 2:XHDD503C を高電圧インパルス発生器に接続し、3 ～ 5 秒の放電サイクルを設定します。ステップ 3:低いしきい値、高いゲイン、および高いボリュームの設定から始めます。プローブをケーブルの真上の地面に平らに置きます。ステップ 4:ケーブル経路に沿って歩き、時間差の読み取り値を監視します。障害に近づくと時間差は減少し、障害を通過すると増加します。ステップ5:最小時間差点に戻り、高しきい値と低ゲインに切り替えて精密な位置決めを行います。音が最も大きく、時間差が最も小さい点が故障箇所です。

製品の品質欠陥に対して12か月の無料保証。生涯にわたるメンテナンスと技術サポート。 CEおよびISO認証を取得しています。産業フィールド試験装置の DL/T 849.2-2019 および GB/T 18268.1 規格に準拠しています。
