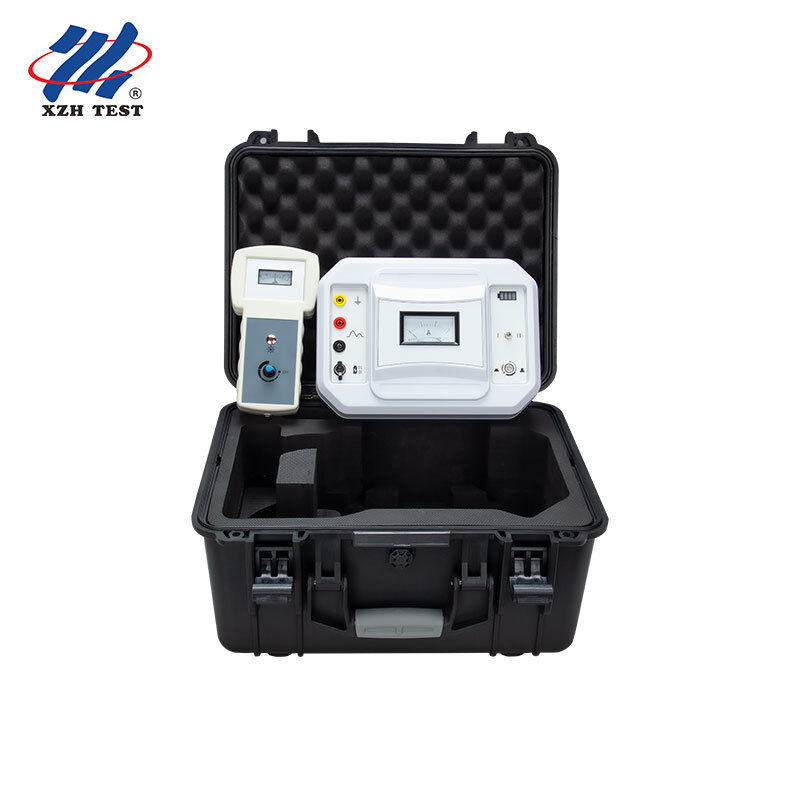

ケーブル識別子 フィールド建設および保守のための二重モードのライブおよび無電源ケーブル識別 XHSB505B

XHSB505B ケーブル識別器は、電力ケーブル作業における最も根強い課題の1つである「探しているケーブルはどれか？」を解決するために開発されたプロフェッショナルなフィールド機器です。多数の同一仕様ケーブルが敷設されたケーブル溝では、建設および保守担当者は正しいケーブルの特定に大きな困難を抱えています。XHSB505Bは、高度なパルス信号技術と高感度電磁検出を使用して、迅速かつ正確なケーブル識別により、この不確実性を排除します。電磁場理論の指導の下、最新の電子および工具技術を活用して開発されたXHSB505Bは、高電圧ケーブルの建設、敷設、保守、移行、およびトラブルシューティングチームにとって実用的なソリューションです。単一のポータブルデバイスで、ライブ（カップリング方式）と非通電（直接接続方式）の両方のケーブル識別をユニークにサポートします。

🔍 XHSB505Bの特長:

1. 明確なポインターの振れ方向表示による正確で信頼性の高い識別
2. 大型125mmクランプジョーは、さまざまなケーブル径に対応
3. 15Aの高電流パルス信号により、ケーブルシールドを介しても信頼性の高い検出を保証
4. フィールド環境に適した直感的な操作を備えた非常にシンプルな操作性
5. 可変条件での最適な感度を実現する調整可能な受信機信号強度
6. フィールドサイトへの持ち運びが容易な、軽量構造のコンパクトでポータブルなデザイン
7. 便利なDC充電ポートを備えた内蔵12VDCリチウムバッテリー
8. 動作原理

送信機は、直接接続を介してターゲットケーブルに印加される特殊なパルス信号を生成します。電磁誘導の原理に従って、送信信号パターンと一致する誘導信号がケーブル全体に生成されます。高感度受信クランプとハンドヘルド受信機を使用して、オペレーターは現場のすべてのケーブルをスキャンし、受信機メーターの表示と「ビープ」音を確認することで、信号を伝送しているケーブルを正確に識別します。これは、識別される非通電ケーブルを示します。ライブケーブル検出（カップリング方式）:

送信機は、専用の送信クランプを介してライブターゲットケーブルに印加される特殊なパルス信号を生成します — 直接電気接続は不要です。誘導信号はケーブルに沿って伝播し、受信クランプは現場のすべてのケーブルの中からそれを検出します。受信機は、一貫したポインターの振れ周波数と「ビープ」音により、どのケーブルが信号を伝送しているかを示し、サービスを中断することなくライブケーブルの安全な識別を可能にします。操作手順

1. 送信機の電源スイッチをオンにし、ギア「I」を選択します。電源インジケーターが3回点滅し、電流計のポインターが同じ周波数で3回振れた後、パルス信号出力がサイクルします。
2. 受信機を受信クランプに接続し、テストするケーブルにクランプします。
3. 受信クランプの矢印が電流の流れの方向を向いていることを確認してください。
4. 「ビープ」音が聞こえるまで受信機のノブを時計回りに回して電源をオンにし、信号強度を調整します。信号を伝送しているケーブルのみが、送信機と一致する一貫したポインターの振れ周波数と、「ビープ・ビープ・ビープ」という音のパルスを示します。
5. ライブケーブル識別 — カップリング方式

1. 送信機をオンにし、ギア「II」を選択します。電源インジケーターが3回点滅し、電流計のポインターが同じ周波数で振れ、パルス信号をサイクルします。
2. 受信機を受信クランプに接続し、テストするケーブルにクランプします。
3. 受信クランプの矢印が電流の流れの方向を向いていることを確認してください。
4. 「ビープ」音が聞こえるまで受信機のノブを時計回りに回して電源をオンにします。信号強度を調整します — 信号を伝送しているケーブルのみが一貫した周波数振れと「ビープ・ビープ・ビープ」という音のパルスを示します。
5. 梱包リスト
