ケーブル識別子 電源が付いているケーブルと電源が付いていないケーブルを識別する


このケーブル識別子は,高圧ケーブルの建設,設置,保守スタッフが緊急に必要とする複数のケーブルを現場での識別に基づいています.外国先端技術電気磁場理論の導きのもとで,近代的な電子技術とツール技術を用いて開発されています.

電源ケーブルの設置,移行,保守,トラブルシューティングなどの現場操作では,非常に難しい質問がよく起こります.特に同じ仕様を持つ多くのケーブルチャンネルではこの装置は,この問題を迅速かつ正確に解決するのに役立ちます.


作業原理
充電されていないケーブル検出:送信機は主に特殊なパルス信号を生成し,接続線を通して識別されるケーブルに追加されます.電磁誘導の原理によると,送信信号の法則に一致するインダクション信号がケーブルに沿って生成されなければならない.高感度受信クランプとハンドホールド受信機が 試験現場のすべてのケーブルを検出します手持ちの受信メーター (つまり,電波の電波の電波) の指示に従って,信号が加えられるケーブルを正確に調べることができます., 充電されていないケーブルを識別する).

ライブケーブル検出:送信機は主に特別なパルス信号を生成し,特別な送信クランプで識別される電源ケーブルの点に追加されます.電気磁気誘導の原理によると送信信号の法則に一致するインダクション信号がケーブルに沿って生成されなければならない.試験中に,サイト上のすべてのケーブルを検出するために,非常に敏感な受信タングルとハンドヘルド受信機を使用します.手持ち受信機の指示に従って,追加された信号 (つまり,認識すべき電源ケーブル) を持つケーブルを正確に調べることができます.



特徴
識別は正確だ
大きな識別口は様々なケーブルに適しています
操作がとても簡単です
指示は明確で直感的です.
主要部品と補助部品は 携帯可能で美しく
受信機の受信信号強さは調整可能.
活線も死線も テストできます
小くて持ち運びやすい 軽量

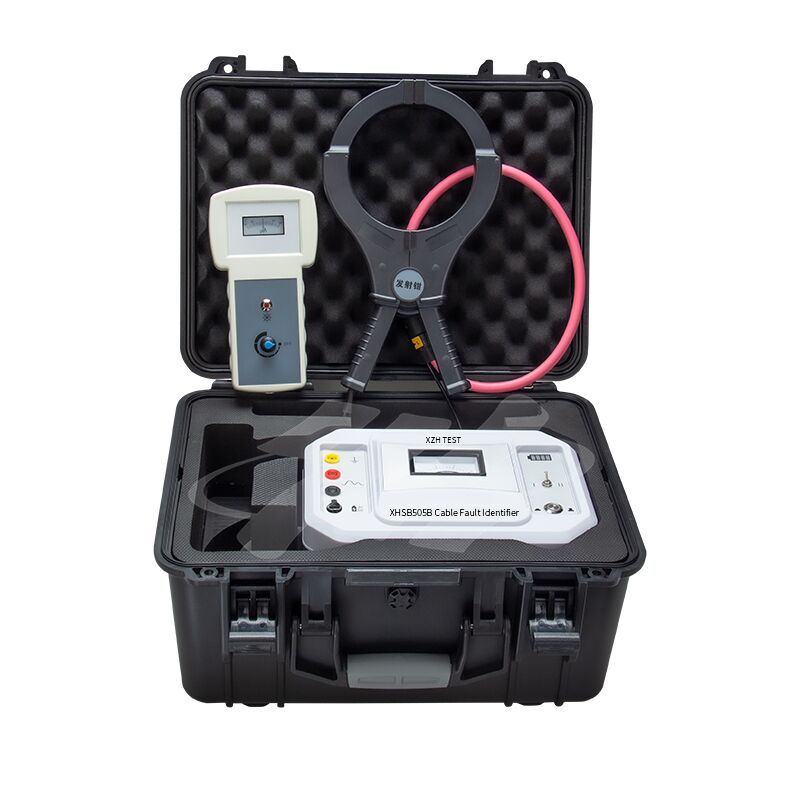

 この器具は送信機,送信クランプ,受信クランプ,ハンドヘルド受信機などからなる.


トランスミッターパネル:




1接地ポール:設備の安全性接地ターミナル

2出力正極:送信機出力正線を接続する

3出力負極:送信機の出力がマイナスで,黒い出力線を接続します.

4充電:DC12V充電ポートで12V充電器を接続して充電を開始します.

5電源スイッチ:稼働力をオン/オフする.

6- ギアスイッチ"I"は電源が付かないケーブルの識別 "II"は電源が付いたケーブルの識別

7パワーインジケーター:バッテリーの電力をリアルタイムで表示し,内蔵電池が動作しているとき

8アンプメーター:出力電流の瞬間の平均値を表示する.



1手持ちの受信機には受信信号強度を調整できる調整ボタンがあります (時計回りの回転:受信信号強度は増加します.時計回りの回転:受信信号強度が低下する切り替える機能があります)

2手持ちの受信機の下側にBNCインターフェースがあり,受信クランプに接続され,使用時に信号を受信します.

テクニカルパラメータ


識別のための指示充電されていないケーブル - 直接接続方法





1ケーブルの両端の防具を地面から切り離す.送信機の出力ワイヤの赤いクリップを試験対象のケーブルのコアワイヤに固定する (良好な相またはより高い隔離性のある相)試験対象のケーブルのコアワイヤに送信機の出力ワイヤの黒いクリップを固定する.ケーブルの対応するコアワイヤは,先端の地面点または地面柱に接続されます.上図のように

2送信機の主体の電源スイッチをオンに,ギアスイッチの"I"位置を選択し,電源スイッチのライトが3回点滅します.同じ周波数で3回振動します, パルス信号は周期的に交互で出力されます.

3接着器を接着クランプに接続し,接着クランプを試験用ケーブルに固定します.

4受け取るクランプの矢印の方向は電流の流入方向 (正の方向) であることに注意してください.そうでなければ時計の腕の振動は正反対です.

5. 受信機の調整ボタンを時計回りの方向に回し,あなたが"ビープ"を聞くと,受信機のスイッチをオンにします.その後,適切な位置に受信機の受信信号強さを調整します.この時点で信号を添加するケーブルで信号のみ受信でき,信号の振動周波数は送信機周波数と一致し",di-di-di"音が発信されます.



電源ケーブル識別指示 - 接続方法




結合方法の注記:
1試験中のケーブルに操作する必要はありません 試験のためにケーブルに打ち上げクランプをクリップしてください

2ケーブルの両端はしっかりと接地しなければならない.そうでなければ,接地抵抗が増加すると,接続電流は減少する.

3両端のシールドが接地されていない場合,またはシールドの中央が切断されている場合は,クランプ方法を使用することはできません.

4ローニングタングルがケーブルに挿入されると,タングルの矢印の方向はケーブルの端を指します.

5受信クランプと送信クランプを可能な限り2mの距離で保持します.

方法:
1) 送信機の出力端を打ち上げクランプに接続し,上図のように,打ち上げクランプを識別される電源ケーブルの適切な位置に固定する.

送信機のメインユニットの電源スイッチをオンにして",II"位置スイッチを選択します.電源スイッチのライトは3回点滅します.同じ周波数で3回振動します, パルス信号は周期的に交互で出力されます.

3) 受容器を受容式クランプに接続し,受容式クランプを試験用ケーブルに固定します.

4) 受信クランプの矢印の方向は電流の流入方向 (正の方向) であることに注意してください.そうでなければ時計の針は反対方向に振動します.

5) 受信機 の 調節 ボタンを 時計 の 指針 の 向こう に 動かし",ビープ"の 音 を 聞く と,受信機 の スイッチ を 入れ て ください.それから 受信機 の 受信 信号 の 強さ を 適当な 位置 に 調節 し て ください.この時点で信号を添加するケーブルで信号のみを受信でき,信号の振動周波数は送信機の出力スイッチング周波数と一致する."ディディディ"の音が聞こえる..



梱包リスト


会社プロフィール

XZHテストは,プロのケーブル障害検出機器メーカーです. 私たちは若いチームです. 私たちの開発哲学は,人間化された管理,スマートクラウドベースの製品です.国際化された事業電気機器を検出できない故障から 解放することです

2013年の設立以来,私たちの会社は,中国の地下ケーブル故障検出機器の最大のメーカーの一つに成長しました. ISO 9001とCE認定企業,我々は,テスト機器の幅広い生産.

どうしたらいいか

新しい製品や技術を 革新する能力があります

私たちはあなたのプロジェクトに完全なシステムソリューションを提供することができます.

オンラインとオフラインで 実践的・理論的トレーニングをします

装置の修理と校正を 提供します
