| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE |
| モデル番号: | XHSZ506S |
XHZS506S
The ケーブルスパイク XHZS506S は特殊な機器であり、主にケーブル識別後のケーブルの破壊的な識別と切断前の識別に使用されます。
電力ケーブルの建設プロセスでは、敷設されたケーブルを移動および修理する際に、関連するケーブルを切断する必要があることがよくあります。オペレーターの安全を確保するために。まず、現場の関連ケーブルが活線かどうかを判断する必要があります。確認後にのみ、関連するケーブルを切断できます。
ケーブルが活線かどうかを確実に確認する方法は、現在、機械的な穿刺によってケーブルを地面または相に対して短絡させる方法のみです。
ケーブル刺突装置は、リモコン/自動穿刺装置を採用しており、現場で関連するケーブルを一度に損傷および穿刺できます。ケーブルが通電している場合、穿刺時にケーブルが爆発し、そうでない場合はケーブルは通電しません。
シューターとコントローラーの2つの部分で構成されています:
動作原理
シューターは、ケーブルを刺すために特別に設計された低速ピストンタイプの特殊装置です。その構造は合理的で軽量であり、設置と固定が非常に便利です。あらゆる角度で設置できます。コントローラーは高度な電子検出回路を採用しています。このデバイスは、ケーブルに鉄の釘を遠隔で発射し、ケーブルの短絡を引き起こすことができます。ケーブルが通電している場合は、発射して放電する必要があります。電気がなければ、電源がオフになっているケーブルです。
| ケーブル直径（mm） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 釘の仕様 | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| 仕様 | 黒 | 青 | 黄 | 赤 | 推奨 | 35kV以下 | 35kV以上 |
| 電力 | 最小 | 小 | 中 | 大 | S1イエロー付き | S1レッド（6.8 * 11mm）付き |
作業説明
ケーブルスパイクの場合、シングルシューターはケーブルに一度に1つの短絡ポイントしか生成できず、ダブルシューターはケーブルに一度に2つの短絡ポイントを生成できます。三相ケーブルは通常「品」の形状であるため、シングルシューターが貫通すると、「品」の隙間（つまり、2つの相の間の隙間）に貫通するだけで、ケーブル全体を貫通しません。存在は実際の短絡を作成できない、つまり、刺す目的を達成できない。デュアルシューター構成を使用することをお勧めします。デュアルシューターの包含角度が120°でない場合、少なくとも1つのシューターが刺す目的を達成し、短絡ポイントを形成できます。
製品の特徴
1. 2つのシューター間の角度が120°でない場合、少なくとも1つのシューターが貫通の目的を達成し、短絡ポイントを形成できます;
2. 有線+ワイヤレスリモコンを採用しており、壁を通してリモコンできます;
3. ACとDCの両方に使用でき、リチウム電池パックと大容量エネルギー貯蔵デバイスを内蔵しており、充電時間が長いです;
4. サイズが小さく、軽量で、屋外での使用に非常に適しています。
操作インターフェースの紹介
1. 接地:機器の接地ポイント、安全保護;
2. 出力1:シューター本体への接続に使用;
3. 出力2:シューター本体への接続に使用;
4. 充電: DC12V充電ポート、12V充電器に接続して充電を開始;
5. スイッチ:動作電源のオン/オフを切り替えます;
6. インジケーターライト1: 出力1が動作している場合、インジケーターライトが点灯します;
7. インジケーターライト2: 出力2が動作している場合、インジケーターライトが点灯します;
8. 電源インジケーター:内蔵バッテリーが動作している場合、バッテリーの電力をリアルタイムで示します。
現場配線

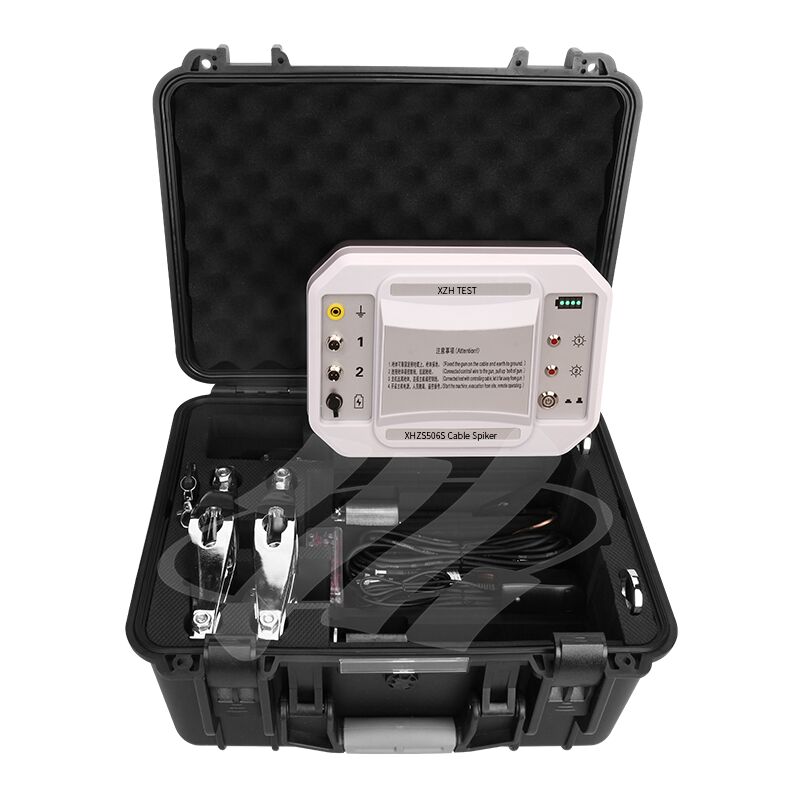

梱包リスト
1. コントローラー:シューターにケーブル穿刺アクションプロセスを実行させる;
2. リモコン: リモコンの2つのボタン（A.B）は、コントローラーの出力1と出力2に対応しています;
3. 弾丸: 刺すときにチャンバーに装填;
4. 釘を撃つ: 刺すときに釘管に入れます;
5. シューター
6. 出力線:コントローラーとシューター間の接続線;
7. 接地線:シューターとアースドリル間の接続線;
8. アースドリル:一般的に、現場に正式な接地ポイントがないため、信頼できる接地を見つけて挿入します;
9. ドライバー、ソケット、試験管ブラシ: シューターのクリーニング用アクセサリー;
10. 電源コード（充電器）: コントロールボックス充電ケーブル。
