| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE |
| モデル番号: | XHHV535-4Z |
XHHV535-4Z 高電圧サージ発生器は、完全に準拠して設計・製造されています。DL/T846-2016（高電圧試験装置の一般技術条件）およびDL/T474-2017（フィールド絶縁試験実施ガイドライン）。CEおよびISO規格に準拠したこの機器は、産業用電力ケーブル試験アプリケーションの厳格な要件を満たしています。
定格電力ケーブルのインパルス放電試験およびDC耐電圧試験用に設計された35kV以下、XHHV535-4Zは、DC高電圧源、エネルギー貯蔵コンデンサ、放電ボールギャップを単一のポータブルユニットに統合しています。この統合により、従来の別個の試験変圧器、制御ボックス、パルスエネルギー貯蔵コンデンサを必要とする試験構成が不要になり、現場の機器フットプリントとセットアップの複雑さが大幅に軽減されます。
| パラメータ | 仕様 |
|---|---|
| インパルス電圧範囲 | 0～32kV調整可能（デフォルト0～28kV） |
| 焼損電圧 | 0～28kV |
| 短絡電流 | 0～320mA |
| 高電圧精度 | クラス1.5 |
| 内蔵コンデンサ | 4μF |
| 放電エネルギー | 0～2048J（32kV時） |
| 出力電圧極性 | 負 |
| インパクトパワー | 400W |
| 放電間隔 | 調整可能、タイムリレー制御 |
| 過電流保護 | 12A（8秒以上のしきい値）、低電圧側 |
| 過熱保護 | 65℃ |
| 動作電源 | AC 220V±10%、50Hz±1Hz（60Hzはカスタマイズ可能） |
| 寸法（長さ*幅*高さ） | 430*345*550mm |
| 重量 | 35kg以下 |
| 周囲温度範囲 | -25℃～+65℃ |
DC耐電圧モード: ケーブル絶縁耐電圧試験用に、調整可能な0～32kVのDC電圧を印加します。電圧調整ノブは、リアルタイムの電圧計と電流計の表示とともにスムーズなランプアップを提供します。中電圧電力ケーブルの定期的な絶縁評価およびコミッショニング試験に適しています。

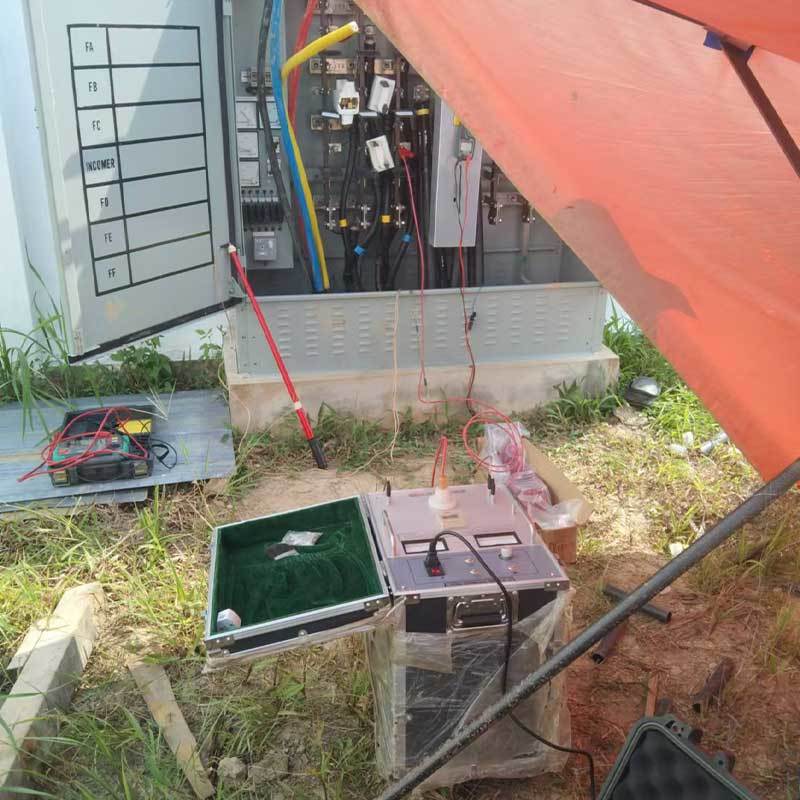

インパルス放電モード: TDRケーブル障害ロケーターおよび音響磁気ピンポインターと組み合わせて使用した場合、ケーブル障害の事前位置特定およびピンポイントのために、周期的な高エネルギーインパルスを生成します。放電間隔はフロントパネルのタイムリレーで調整可能で、さまざまなケーブル長と障害特性に合わせて最適化できます。
| 機器 | モデル | 機能 |
|---|---|---|
| 高電圧サージ発生器 | XHHV535-4Z | インパルス放電およびDC耐電圧 |
| ケーブル障害事前ロケーター | XHGG502A / XHGG501D | TDRおよびARCマルチパルス障害測距 |
| デジタルケーブル障害ピンポインター | XHDD503E / XHDD503C | 音響磁気精密ピンポイント |
| 絶縁抵抗計 | XHMR-10kV | 予備的な絶縁診断 |
すべての高電圧端子には専用の接地端子が装備されています。ゼロスタートインターロックは、高電圧出力を開始する前に電圧調整ノブをゼロに戻す必要があります。停止ボタンは、即時の高電圧遮断と自動内部コンデンサ放電を提供します。専用の手動放電ボタンにより、残留エネルギーの制御された放電が可能になり、放電プロセス全体でコンデンサ電圧のリアルタイム電圧計監視が行われます。
技術的なご相談、製品仕様、またはお見積もりについては、当社のエンジニアリングチームにお問い合わせください。
Q: 高電圧サージ発生器はケーブル障害検出でどのように機能しますか？
サージ発生器は、高エネルギーパルスを障害のあるケーブルに放電し、障害点で制御された高電圧アークを生成します。このアークは、音響信号（地上マイクロホンで検出可能な大きな打撃音）と電磁パルス（誘導受信機で検出可能）の両方を生成します。音響信号と電磁パルス信号の到達時間の組み合わせにより、オペレーターは正確な障害位置を精密に特定できます。これは、音響磁気同期として知られる技術です。
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kVの範囲を使用します。中電圧配電ケーブル（6～15kV）には、16kVの範囲が適切です。高電圧送電ケーブル（35kV以上）には、32kVの範囲を使用します。常にケーブルメーカーの最大試験電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器試験には厳格な安全プロトコルが必要です。接続する前に、ケーブルが完全に電源オフされ、すべての電源から隔離されていることを常に確認してください。警告標識を掲示して、試験ゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的に役立ちます。低エネルギー設定（例：864J～1024J）は、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗障害の初期確認と位置特定に最適です。中程度のエネルギー（1225J～2048J）は、ほとんどの定期的な障害ピンポイントに最適な音響信号強度を提供します。高エネルギー（2450J以上）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス障害のために予約されています。3段階の選択により、オペレーターはフィールド条件に合わせてエネルギー出力を調整できます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージ発生器、高電圧出力ケーブル、接地ケーブル、放電ロッド、ユーザーマニュアル、および頑丈な輸送ケースが含まれています。オンサイトでの設置、コミッショニング、オペレーター安全トレーニングはご要望に応じてご利用いただけます。放電ギャップ、コンデンサ、高電圧ダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
