XHHV535-4Z
この高電圧パルス発生器XHHV535-4Zは、DL/T846-2016「高電圧試験装置の一般技術条件」およびDL/T474-2017「現場絶縁試験の実施ガイドライン」に完全に準拠しています。主に、35kV以下の電圧レベルのケーブルの故障試験中の衝撃放電に使用されます。また、他の電気機器のDC耐電圧試験にも使用できます。
このデバイスは、DC高電圧源、エネルギー貯蔵コンデンサ、および放電ボールギャップを1つに統合しています。この装置は、数百キログラムの従来の試験変圧器、操作ボックス、およびパルスエネルギー貯蔵コンデンサ（一般的に5kVAの変圧器は60kg以上、制御ボックスは30kg以上、パルスエネルギー貯蔵コンデンサは20kg以上）を完全に置き換えます。
電源は、高精度、高安定性の特殊高電圧電子部品と高周波高電圧技術を採用しており、機械全体の構造をシンプルで超軽量にしています。パルス発生器は、人間工学に基づいた設計と操作モードを採用しており、安全で信頼性があります。衝撃による損傷を受けないという効果を実際に達成し、高電圧が地絡した場合でも正常に動作します。現在、最も軽量で使いやすいポータブルDC衝撃高電圧装置です。電力ケーブルの故障検出に最適な製品です。
技術パラメータ
| 衝撃高電圧 | 0～28kV（0～32kVカスタマイズ可能） |
| 高電圧部分圧力 | 2.5レベル |
| 内蔵コンデンサ | 4μF |
| 放電電力 | 1568J（2048J@32kV） |
| 衝撃電力 | 400W |
| 過熱保護 | 85℃ |
| 体積（mm） | 420L×325W×480H |
| 重量 | 40kg以下 |
| 電源 | AC220V±15％、50Hz±2Hz（60Hzはカスタマイズ可能） |
| 周囲温度 | -20～+50℃ |

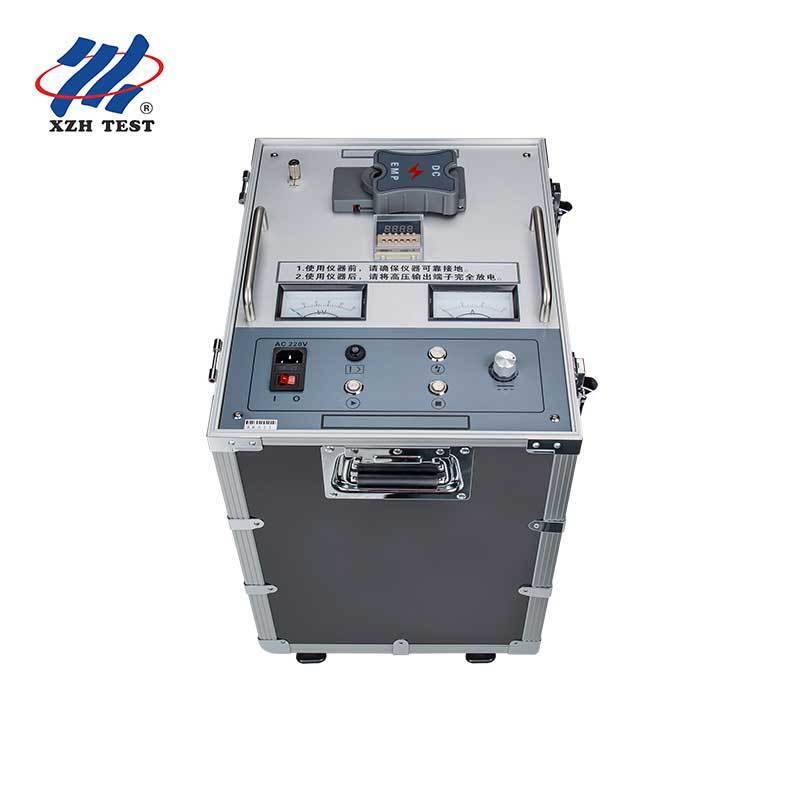

パネル紹介
1.高電圧出力（DC）：DC耐電圧の場合、高電圧出力線を接続します。
2.高電圧出力（EMP）：衝撃放電の場合、高電圧出力線を接続します。
3.安全アース：感電や人員の感電を防ぐための機器ケーシングのアース。
4.時間設定：放電時間間隔を設定します。
5.電圧計：高電圧出力電圧表示、電圧値をリアルタイムで表示するために使用されます。
6.電源コンセント：機器の動作電源、AC 220V±10％/50Hz±1Hz。
7.ヒューズソケット：AC 220V電源システムのヒューズが取り付けられています。
8.電源スイッチ：「ステージⅠ」は、AC 220V電源をオンにしてシステムに電力を供給することを意味します。
「ギア0」は、AC 220V電源をオフにしてシステムに電力を供給することを意味します。
9.過電流保護スイッチ：押すと、過電流保護機能が開始されたことを意味します。ポップアップすると、機器が過電流保護をトリガーしたことを意味します。
10.スタートボタン/ゼロインジケーターライト：
ゼロインジケーターライトが点灯（黄色）している場合は、ゼロ状態であることを意味し、スタートボタンを押して高電圧出力を開始します。
ゼロ位置インジケーターライトが消灯している場合は、ゼロ位置状態ではないことを意味します。電圧調整ノブを反時計回りに回してゼロ位置にした後、ゼロ位置インジケーターライトが点灯し、スタートボタンを押して高電圧出力を開始します。
11.ストップボタン/高電圧インジケーターライト：テストが完了したか、異常が発生した場合は、このボタンを押して高電圧出力を遮断します。高電圧インジケーターライトが点灯し、高電圧出力が開始されたことを示します。高電圧インジケーターライトが消灯し、高電圧出力が停止したことを示します。
12.電圧調整ノブ：電圧を調整するために使用されます。出力高電圧を時計回りに調整して、小から大に増加させ、出力高電圧を反時計回りに調整して、大から小に減少させます。
13.放電ボタン：高電圧が停止している場合は、このボタンを押して内部ストレージ電力を手動で放電します。
14.電流計：低電圧測定電流の大きさを表示します。
15.サンプリング場所：パルスエネルギー貯蔵コンデンサの負端子は高電圧であり、確実に接地する必要があります。ケーブル故障テスターの高電圧フラッシュオーバー状態で波形をサンプリングするために使用されます。（高電圧フラッシュオーバーなしのサンプリングでも、確実に接地する必要があります）。
16.高電圧アース：高電圧テールとも呼ばれ、機器の内部デバイスが接地されています。
最新の設計では、接地ポスト3、15、および16が1つにまとめられています。
