絶縁油ガスクロマトグラフ変圧器絶縁油試験機| XHSP1700

Name: 絶縁油ガスクロマトグラフ変圧器絶縁油試験機| XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	XHSP1700

詳細情報

起源の場所:

中国

ブランド名:

XZH Test

証明:

CE/ISO

モデル番号:

XHSP1700

型番:

XHSP1700

カスタマイズされた:

カスタマイズされた

色:

黒

輸送パッケージ:

内部の泡で満たされた木製の箱

商標:

XHSP1700

起源:

中国xi'an

供給の能力:

1000ピース/年

カスタマイズ:

利用可能

アフターサービス:

保証証明書

保証:

12ヶ月

ハイライト:

High Light

ハイライト:

3検出器 FIDおよびTCD DGA

6チャンネル 0.1 C 温度制御

ネットワークリモート診断 253ユニット

Trading Information

最小注文数量:

1ユニット

価格:

交渉可能

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

対象アプリケーション:電力ユーティリティのDGA（溶解ガス分析）ラボ、変圧器状態評価センター、および高精度な故障指示溶解ガスのクロマトグラフィー分離を必要とする油入電気機器メーカー（変圧器工場、ブッシング工場、高電圧磁器工場）向けに設計されています。ポータブルフィールドアナライザーとは異なり、XHSP1700はラボグレードの3検出器同時検出と、フリート規模の変圧器健全性診断のためのネットワーク化されたマルチインストゥルメント（253台）管理を提供します。

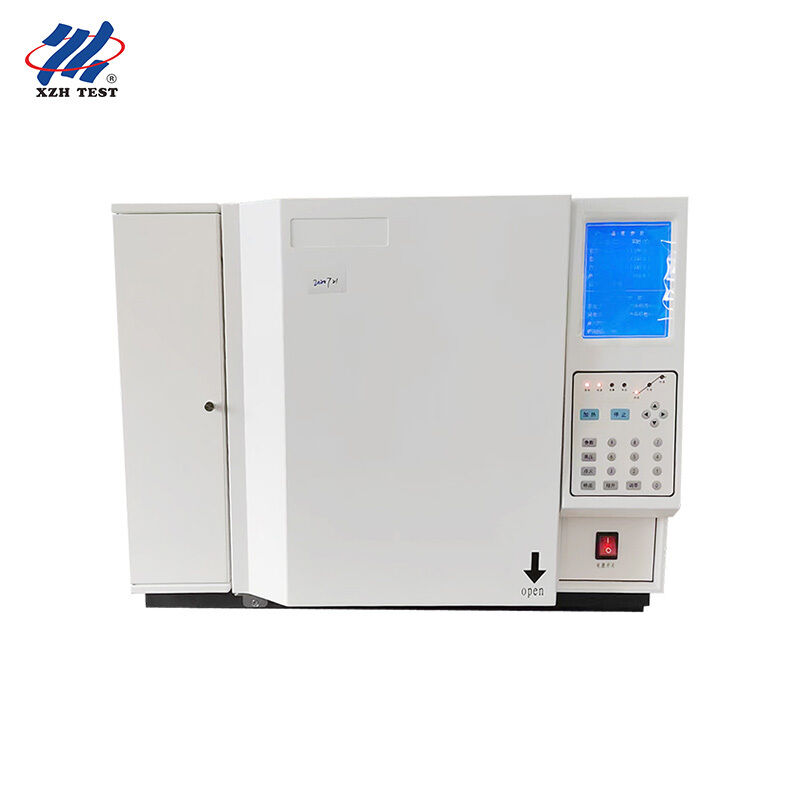

XHSP1700 絶縁油ガスクロマトグラフ

XHSP1700絶縁油ガスクロマトグラフは、1回の注入、2本の並列カラム、1つの分割構成による3検出器プロセスを採用しています。検出感度、クロマトグラフィーピーク分解能、定量精度において、国家および業界標準の要件を上回っています。ネットワーク型専用クロマトグラフィーワークステーションに接続され、油入電気機器メーカーおよびユーティリティ会社にサービスを提供し、変圧器溶解ガス分析（DGA）において最高のパフォーマンス、最も便利な操作、最も高感度な検出を実現します。

溶解ガス分析は、変圧器状態評価において最も重要な診断ツールです。水素（H2）、アセチレン（C2H2）、エチレン（C2H4）、エタン（C2H6）、メタン（CH4）、一酸化炭素（CO）、二酸化炭素（CO2）などの溶解性故障ガスを特定および定量することにより、XHSP1700はIEC 60599およびIEEE C57.104解釈基準に従って、熱故障、部分放電、アーク放電状態を正確に分類できます。

XHSP1700

主な特徴

3検出器同時検出:FID（フレームイオン化検出器）、TCD（熱伝導検出器）、および最大3つの検出器を同時に搭載可能で、1回の注入で完全な溶解ガスプロファイリングを実現します。
イーサネットリモート管理:10/100Mアダプティブイーサネットと内蔵IPスタックにより、エンタープライズLANおよびインターネット経由での長距離データ伝送が可能になります。単一ネットワークワークステーションで最大253台のクロマトグラフをサポートし、リアルタイム監視、逆制御、集中データ管理を行います。
6チャンネル高精度温度制御:周囲温度+8℃から450℃までの6つの完全に独立した温度制御ゾーンを、0.1℃の精度と16ステップのプログラム可能な加熱で提供し、再現性の高いDGA保持時間に必要な熱安定性を実現します。
24ビットAD信号処理:低ノイズ、高解像度の24ビットアナログ-デジタル変換とベースライン保存およびベースライン減算機能を備え、微量ガス濃度でも信頼性の高いピーク積分を保証します。
マルチプロセッサ並列アーキテクチャ:温度制御、データ取得、通信専用プロセッサにより、複雑なマルチ検出器構成下でも安定した動作を保証し、自動故障診断と停電データ保護を備えています。
中国語/英語デュアルオペレーティングシステム:5.7インチカラーLCDディスプレイとキーボードおよびコンピューターのデュアルコントロールオプションを備え、言語の自由な切り替えと検出器の自動識別をサポートし、オペレーターのワークフローを簡素化します。
モジュラー設計:モジュラー構造により、検出器の交換や将来のアップグレードが容易になり、進化する分析要件に対応しながらラボの投資を保護します。

技術仕様

温度制御	6チャンネル、周囲温度+8℃～450℃、1℃刻み、0.1℃精度
プログラム加熱	16ステップ、上昇率0.1～39℃/分（通常）/ 0.1～80℃/分（高速）
検出器	FID、TCD;最大3台同時
インジェクタータイプ	パックドカラム、キャピラリー、6ポートバルブガス、オートヘッドスペース（オプション）
ガス制御	メカニカルバルブ/電子フロー圧力制御（オプション）
通信	イーサネットIEEE802.3、リモート診断およびプログラム更新
ネットワーク容量	ワークステーションあたり253台のクロマトグラフ
ディスプレイ	5.7インチカラーLCD
外部イベント	4チャンネル;補助制御出力4チャンネル

よくある質問

Q1: 変圧器の状態評価に溶解ガス分析が不可欠なのはなぜですか？

溶解ガス分析（DGA）は、油入変圧器の初期故障を検出するための最も効果的な非侵襲的診断方法として広く認識されています。異なる種類の故障は特徴的なガスパターンを生成します。部分放電は主に水素（H2）を生成します。熱故障（過熱）はエチレン（C2H4）とメタン（CH4）を生成します。アーク放電はアセチレン（C2H2）を生成します。XHSP1700のFIDとTCDを組み合わせた3検出器構成は、1回の注入で主要な故障ガスすべてを同時に定量化し、IEC 60599およびIEEE C57.104解釈方法に従った正確な故障タイプ識別を可能にします。これは、電気的テストのみで故障が検出可能になる数ヶ月前に行われることがよくあります。

Q2: ネットワーク化されたワークステーションアーキテクチャは、マルチサイトラボにどのようなメリットをもたらしますか？

XHSP1700のイーサネットベースのネットワークアーキテクチャは、単一ワークステーションで最大253台のクロマトグラフをサポートし、次のことを可能にします。（1）集中データ管理-すべてのDGA結果がフリート全体の変圧器状態トレンドのために1つのデータベースにアーカイブされます。（2）リモート監視-ユニットスーパーバイザーおよび上級管理者は、どこからでもリアルタイムで機器の操作と分析結果を監視できます。（3）リモート診断-メーカーのエンジニアは、インターネット経由で接続（ユーザーの許可を得て）して問題を診断し、ファームウェアを更新できます。（4）コスト効率-単一のPCベースワークステーションが複数の機器を管理し、機器あたりのIT投資を最小限に抑えます。3層接続設計（ローカル、ユニットスーパーバイザー、上級スーパーバイザー）は、地方および地域の電力ユーティリティの組織階層をサポートします。

Q3: 6チャンネル温度制御が再現性の高いDGAにとって重要である理由は何ですか？

溶解ガスのクロマトグラフィー分離は、正確で再現性の高いカラム温度プロファイルに依存します。6つの独立した温度制御チャンネルのそれぞれは、周囲温度+8℃から450℃まで、0.1℃の精度で最大16の加熱ステップでプログラム可能です。このマルチゾーン、マルチランプ機能により、（1）慎重に制御された温度ランプによる共溶出ガスペア（例：エチレン/エタン）の最適な分離、（2）自動バックドアシステムによるカラムの迅速な冷却による注入間のサイクルタイムの短縮、（3）同じ3検出器並列構成でパックドカラムとキャピラリーカラムの両方を使用する場合に重要な、異なる最適な温度での複数のカラムと検出器の同時操作が可能になります。0.1℃の精度は、数百回の連続注入にわたって0.5％RSD以内の保持時間再現性を保証します。

Q4: どのようなサンプル導入方法がサポートされていますか？

XHSP1700は4種類のインジェクタータイプをサポートしています。（1）パックドカラム注入-油サンプルからのヘッドスペースガス抽出を使用したルーチンDGAの標準的な方法。（2）キャピラリー注入-複雑な油マトリックスまたは研究アプリケーションの分析における高分解能分離用。（3）6ポートバルブガス注入-高スループットDGAラボでの優れた再現性を持つ自動ガスサンプリング。（4）自動ヘッドスペース注入（オプション）-完全に自動化された油からガスへの抽出と注入により、オペレーターの取り扱いを最小限に抑え、再現性を向上させます。この装置は、自動サンプリングコンポーネントと組み合わせた場合、無人オンラインガス分析のためのタイミングセルフスタートプログラムも備えています。

Q5: 24ビットADとベースライン管理は、微量ガス検出をどのように保証しますか？

変圧器の初期故障は、非常に低い濃度で溶解ガスを生成します。水素とアセチレンでは、しばしば数ppmレベルです。XHSP1700の24ビットアナログ-デジタルコンバーターは、従来の16ビットシステム（65,536レベル）と比較して1670万の離散信号レベルを提供します。これは解像度が256倍向上しています。ベースライン保存および減算機能と組み合わせることで、分析対象ピークがベースラインノイズをわずかに上回る場合でも、信頼性の高いピーク積分が可能になります。この装置は、異なるカラム/検出器構成用の複数のベースラインプロファイルを保存し、各分析に適切な減算を自動的に適用します。このノイズ低減機能は、1ppm未満の濃度で微量アセチレン（主要なアーク放電インジケーター）を検出するのに特に価値があります。
