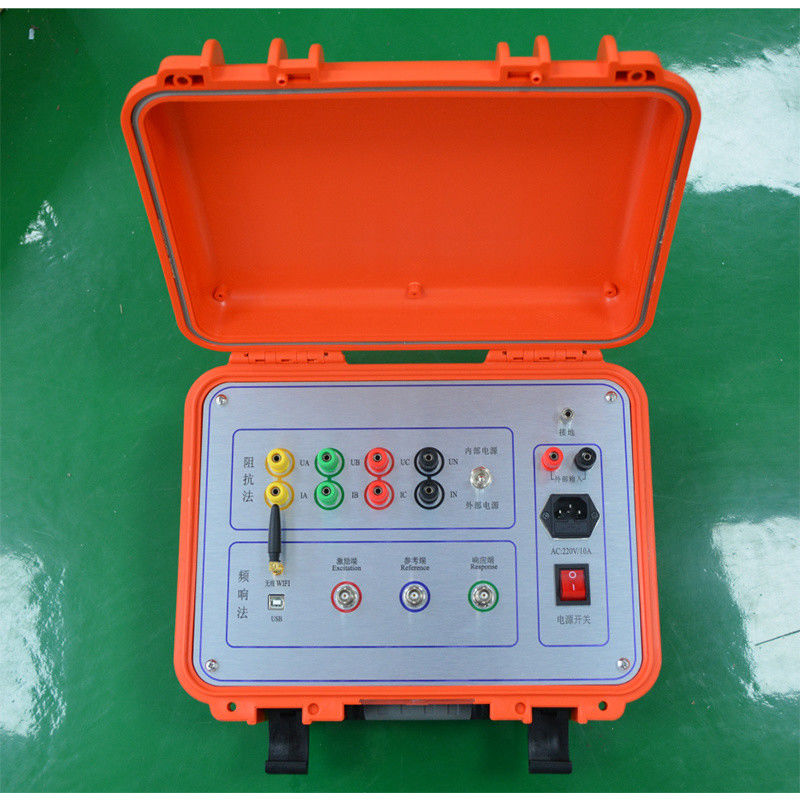

3相回転スウィープ周波数応答分析器

Name: 3相回転スウィープ周波数応答分析器
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501S
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	XHBX1501S

詳細情報

起源の場所:

中国

ブランド名:

XZH Test

証明:

CE/ISO

モデル番号:

XHBX1501S

モデル番号:

XHBX1501S

カスタマイズ:

カスタマイズ

商標:

XZHテスト

起源:

中国xi'an

HSコード:

854320100

供給の能力:

100個 /年

カスタマイズ:

利用可能

アフターセールスサービス:

保証証明書

保証:

保証証明書

ハイライト:

High Light

ハイライト:

3相トランスフォーマーテスト

ローリングスイープ周波数分析器

同時測定トランスフォーマー試験器

Trading Information

最小注文数量:

1ユニット

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

XHBX1501S トランスフォーマー巻き込み変形試験器
SFRA試験キットトランスフォーマー(三相同時測定)

製品説明

トランスフォーマー巻き込み変形テストベーストランスフォーマー巻き込みの特徴的なパラメータの測定に基づいて,トランスフォーマー内部欠陥の正確な診断を行うことができます.先進国によって開発・改良された周波数応答分析 (FRA) 方法を用いて.
この基準は,63kVから500kVの電源トランスフォーマーにおける内部構造障害の検出に適用されます.

主要な特徴

1トランスフォーマーの蓋を上げたり分解したりせずに試験を行うことができます.

2測定するために最も一般的なスウィープ方法を採用します.

3この装置は6kV以上のトランスフォーマーを測定できます

4テストホストとホストコンピュータはUSBまたはネットワーク接続で接続され,接続されたときに自由に使用できます.

5フィールドの配線はシンプルで使いやすい

6ダイナミックレンジ測定: -100dB~20dB

7分析ソフトウェアは強力で,ソフトウェアとハードウェアの指標は,国家標準DL/T911-2004を満たしています.

8線形または対数分布を用いたスイープ測定

9応答チャネルには複数の範囲があり,測定プロセス中に自動的に範囲を調整します.

主な技術パラメータ

★ スキャンモード:

線形スキャン分布
スキャン測定範囲: (10Hz) - (10MHz) 40000 スキャンポイント,解像度0.25kHz,0.5kHzと1kHz
セグメント周波数スキャン測定分布

周波数スキャン測定範囲:
(0.5kHz~1MHz)2000スキャンポイント;
(0.5kHz) - 10kHz
(10kHz) - ((100kHz)
(100kHz) - ((500kHz)
(500kHz~1000kHz)

★ その他の技術パラメータ:

振幅測定範囲 (-120 dB) から (+20 dB)
振幅測定精度:0.1dB
スキャン周波数精度: 0.01%
シグナル入力インペダンス:1MΩ
信号出力インペダンス: 50Ω
シグナル出力幅: ± 20V
テストの繰り返しの割合: 99.9%
測定器の寸法 (LxWxH) 300X340X120 (mm)
計器のアルミニウムボックスサイズ (LxWxH) 310X400X330 (mm)
総重量: 13Kg
動作温度: -10°Cから+40°C
保存温度: -20°Cから+70°C
相対湿度: <90%,冷却しない

Three Phase Simultaneous Measurement Transformer Winding Sweep Frequency Response Analyzer
