| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHZ1320 |

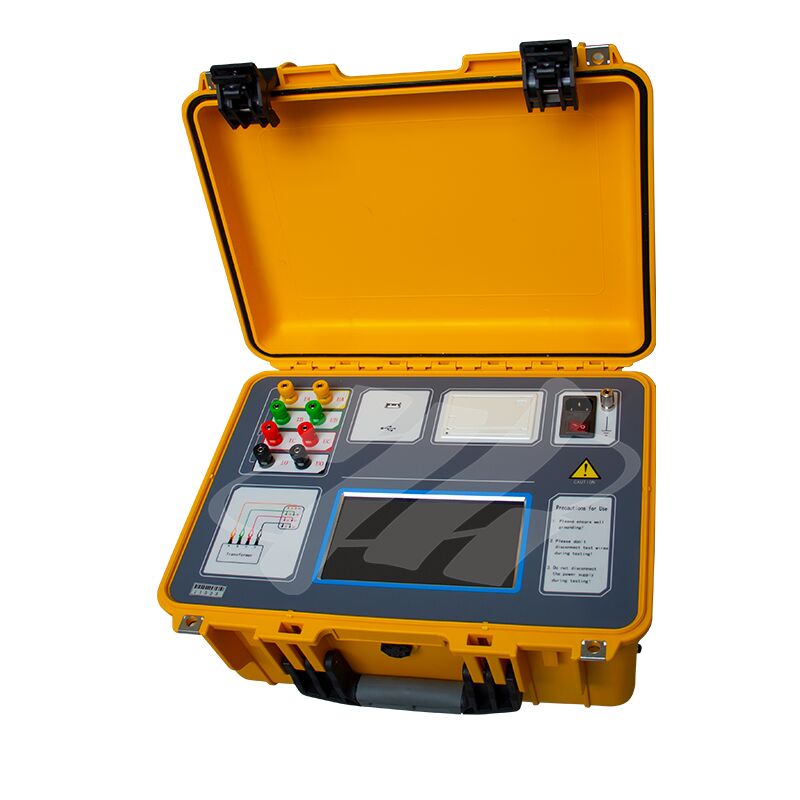

XHZ1320
トランスフォーマーがシステムの中核装置であるため, トランスフォーマーの長期的かつ信頼性の高い運用はシステム全体の安定性と信頼性に関係しています.
トランスフォーマーの直流抵抗は,半成品,完成品の工場試験,設置,トランスフォーマー製造における電源部門の手渡し試験と予防試験変換コイルの材料選択,溶接,ゆるい接続部品,欠落したスレッド,壊れたワイヤ,など,操作後の欠陥と隠された危険を効果的に検出できます.トランスフォーマー直流抵抗の迅速な測定の必要性を満たすためにこの装置は,3相試験 (Yn,Y,C) を統合した新しい世代の高速試験器です.△) と消磁機能大きな電源トランスフォーマーのDC抵抗を測定するための理想的な装置です. 画面は真の色高解像度産業ディスプレイ画面,フルタッチ操作を採用します.中国語メニュープロンプト機能シンプルで直感的な操作,高速なテスト速度,高い精度,幅広い範囲
|
1.高電圧端末 トランスフォーマーの高電圧側ブッシュに接続します |
|
2.試験配線図 |
|
3.容量感触画面 画面のサイズは7.0インチ.解像度は1024×600. |
|
4.注記 |
|
5.地上ターミナル 装置はしっかりと接地され,接地点には塗料や腐蚀が付いており,除去する必要があります. |
|
6.Pオン/オフキー 電源スイッチを2秒間入れます |
|
7.プリンター 試験結果を印刷する |
|
8.USBインターフェース 試験データを保存するために外部USBフラッシュドライブを使用します.FATまたはFAT32形式のUSBフラッシュドライブを使用してください.保存プロセス中にUSBフラッシュドライブを取り除くことは厳禁です. |
テクニカル仕様
|
出力電流 |
単相 |
20A,10A,5A,1A0.1A |
|
3 段階 |
10A+10A,5A+5A,1A+1A0.1A+0だった1A |
|
|
測定範囲 |
単相 |
20Aレベル0.5mオー1オー 10Aレベル 1.0mオー2オー 5Aレベル 10mオー4オー 1Aレベル01オー20オー 0.1Aレベル20オー200オー
|
|
3 段階 |
10A + 10Aギア 0.5mオー- 0 だった8オー 5A + 5Aレベル 10mオー- 1つ6オー 1A+1Aレベル01オー- 8歳0オー 0.1A+0.1Aギア20オー~80オー |
|
|
精度 |
±(読み取り)×0.2%+2語) |
|
|
決議 |
0.1μΩ |
|
|
電源 |
AC220V±10%,50/60Hz |
|
|
動作温度 |
-10°C50°C |
|
|
相対湿度 |
<90% 凝縮物がない |
|
