| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | ISO/CE |
| モデル番号: | XHXC105 |

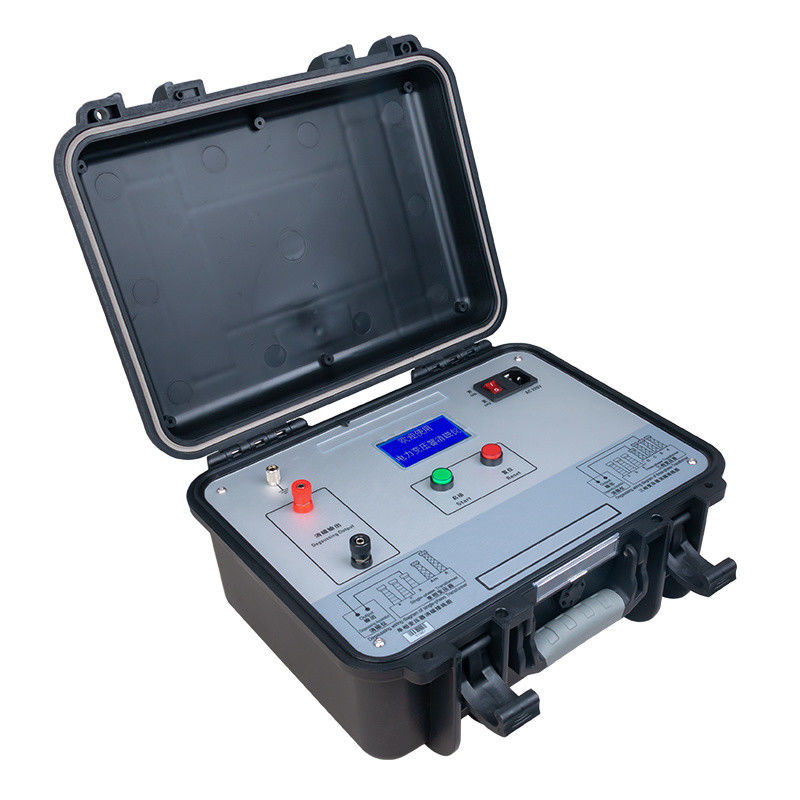

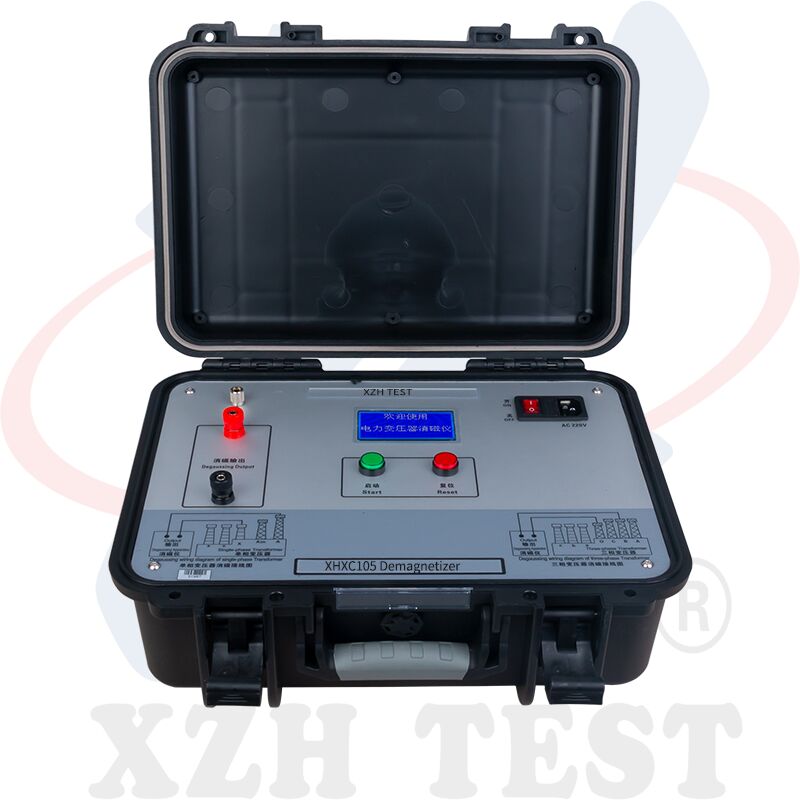

XHXC105変圧器脱磁テスターは、DC抵抗試験後の大容量電力変圧器および計器用変圧器の残留磁気を除去するために設計された特殊機器です。特許取得済みのDC周波数減衰技術を利用し、コミッショニング時の突入電流の影響から電力変圧器を保護し、安全なグリッド運用を保証します。旧世代と比較して、XHXC105はインテリジェント自動消磁モードを追加し、より豊富な情報フィードバックのためにLCDディスプレイサイズを拡大し、直感的な2ボタン操作（選択/リセットは赤、確認/開始は緑）を備えています。最も重要なのは、脱磁時間が業界標準の30分からサイクルあたり4分未満に短縮され、有効性が80％から90％以上に向上したことです。
変圧器コアの残留磁気は、電圧比およびDC抵抗測定後の強磁性材料の固有のヒステリシスによって引き起こされ、半サイクルコア飽和による高調波リッチな突入電流、無効電力消費の増加、保護リレーの誤動作、および隣接する変圧器への共振突入効果による大規模な停電につながる可能性があります。XHXC105は、変圧器コミッショニング前にこれらのリスクを効果的に排除します。
XHXC105は、特許取得済みのDC周波数減衰法を採用しています。これは、電流振幅を徐々に低減しながら、定期的に電流極性を反転させる技術です。磁気ヒステリシスループを徐々に縮小し、磁極の相互キャンセルを可能にすることで、機器は深く徹底的な脱磁を実現します。内蔵の16ビットADデータ取得システムは、消磁プロセス全体を通じて正確な自動電流安定化とリアルタイム監視を保証します。
主な特徴| パラメータ | 仕様 |
|---|---|
| 脱磁電流 | 5A、1A、200mA、5mA（カスタマイズ可能） |
| 脱磁モード | 手動および自動 |
| 脱磁時間（手動） | サイクルあたり3分 |
| 脱磁時間（自動） | サイクルあたり9分以下（フル4レベルスイープ） |
| 脱磁有効性 | 自動：サイクルあたり90％以上；手動：サイクルあたり80％以上 |
| 脱磁進捗表示 | リアルタイム0〜100％、自動記録付き |
| データ取得 | 16ビットAD高精度処理 |
| ディスプレイ | LCD 128 x 64ピクセルマトリックス |
| 動作電源 | AC 220V ±10％、50Hz ±1Hz |
| 動作温度 | -25℃〜+50℃ |
| 動作湿度 | 90％RH以下 |
| 重量 | 5kg（正味重量、テストリードを除く） |
| ヒューズ | 8A（AC 220Vシステムバックアップヒューズ付属） |
一般的な電気試験機器とは異なり、XHXC105は、コミッショニングの信頼性がミッションクリティカルな高電圧電力資産を管理する組織向けに特別に設計されています：
✅送配電ユーティリティ —変電所での35kV〜330kV以上の電力変圧器のコミッショニング前検証を実行するグリッドオペレーター。残留磁気は保護リレーの誤動作やグリッド障害の連鎖に直接的なリスクをもたらします。
✅変圧器製造品質管理 —出荷前の残留磁気検証を実施するQC部門。変圧器が出荷時に安全な即時コミッショニングの準備ができていることを保証します。
✅高電圧変電所保守チーム —定期的な変圧器保守および修理後テストのためのポータブル（5kg）、高速（4分未満）、および簡単な操作（2ボタン）ツールを必要とするフィールドサービスクルー。
✅電気試験およびコミッショニングサービスプロバイダー —変圧器のコミッショニング前サービスを提供する第三者試験会社。XHXC105の速度、精度、および詳細な進捗レポートの組み合わせは、競争上の優位性をもたらします。
Q1：コミッショニング前に変圧器の脱磁が必要なのはなぜですか？
DC抵抗試験または電圧比測定後、強磁性ヒステリシスにより変圧器コアに残留磁気が残ります。変圧器に通電すると、この残留磁束は半サイクルコア飽和を引き起こし、高振幅の高調波リッチな突入電流を生成し、保護リレーをトリップさせたり、回路ブレーカーを損傷したり、CT測定精度を低下させたり、さらには相互接続された変電所全体に連鎖的な停電を引き起こす共振突入イベントをトリガーしたりする可能性があります。完全な脱磁は、安全で信頼性の高い変圧器の通電を保証します。
Q2：従来の30分かかる方法と比較して、XHXC105はどのようにして4分未満で脱磁を実現しますか？
XHXC105は特許取得済みのDC周波数減衰技術を採用しており、印加DC電流振幅を徐々に低減しながら、定期的に電流極性を反転させます。この二重作用アプローチは、磁気ヒステリシスループを同時に縮小し、磁極の相互キャンセルを可能にし、古い機器で使用されている従来の単方向減衰方法よりもはるかに効率的に深い脱磁を実現します。
Q3：XHXC105は三相変圧器を扱えますか？また、接続方法は？
はい。三相変圧器の場合、XHXC105はB相に接続するだけで、すべての三相の完全な脱磁を実現できます。単相変圧器の場合は、端子AとXに接続してください。脱磁出力は極性非依存です。正極と負極の接続は交換可能です。残留磁気が高い特定の相が不明な場合は、異なる相の組み合わせ（AB、BC、CA）で2〜3回パスを実行できます。
Q4：自動モードと手動モードの違いは何ですか？
自動モードでは、機器は初期測定フェーズ（数十秒）を実行し、その後、5A、1A、200mA、5mAの4つの電流レベルをすべて自動的に順番にスイープし、脱磁進捗が100％に達すると自動的に放電します。これにより、最も高い有効性（サイクルあたり90％以上）が得られ、ほとんどのアプリケーションで推奨されます。手動モードでは、オペレーターはターゲットを絞った脱磁のために単一の電流レベルを選択します。これはサイクルあたり約3分で80％以上の有効性を達成します。特定の電流レベルが好ましい特定のシナリオに役立ちます。
Q5：XHXC105の操作中に遵守すべき安全上の注意は何ですか？
主な安全ガイドラインは次のとおりです。（1）操作前に完全なユーザーマニュアルを読み、すべての接続手順に従ってください。（2）機器の電源が入っている間は、テストリードを接続または切断しないでください。（3）電源を入れる前に、接地端子が信頼できるアースに確実に接続されていることを確認してください。（4）脱磁プロセス中にテストクランプを取り外さないでください。（5）異常が発生した場合は、すぐに赤いリセットボタンを押すか、メイン電源スイッチをオフにしてください。（6）機器には高精度の電子部品が含まれています。激しい衝撃を避け、資格のある担当者のみが内部サービスを実行してください。（7）発電機で駆動する場合は、出力が適切な接地を備えたクリーンな50Hzの正弦波であることを確認してください。
| 品目 | 数量 | 説明 |
|---|---|---|
| 本体 | 1 | LCDディスプレイ付き変圧器脱磁装置 |
| 電源コード | 1 | AC 220V機器用電源ケーブル |
| テストリード | 2 | 変圧器ブッシングへの脱磁出力用接続ケーブル |
| アース線 | 1 | 機器安全接地ケーブル |
| 予備ヒューズ | 5 | AC 220V電源システム用8Aヒューズ |
英語のドキュメントとテクニカルサポートをご利用いただけます — 詳細な仕様と価格についてはお問い合わせください
