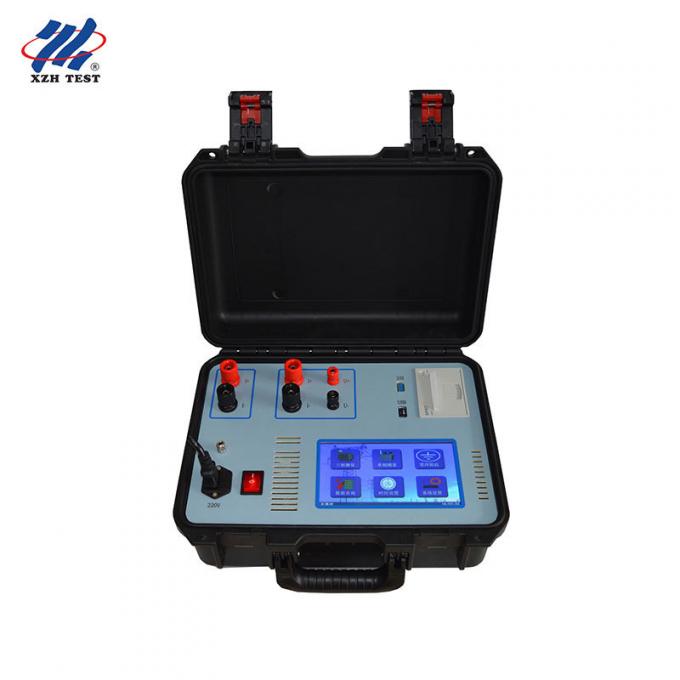

トランスフォーマー 低電圧 短回路 阻力 テスト 仕様XHZK1620
製品概要
短回路インペダントは,トランスフォーマー巻きの整合性を評価するための基本的なパラメータです.短回路阻力法は,巻き込み変形を検出するための伝統的な最も信頼性の高いアプローチです, GB1094.5-2003 と IEC60076-5:2000 規格 に基づいて短回路反応力の変化が,トランスフォーマーローリングが機械的変形を継続しているかどうかを決定する唯一の基準である.XHZK1620 低電圧短回路阻力テスト機は,複雑な外部機器の必要性をなくして,自動化された精度でこの重要な診断方法を実装します.
単相220V交流源 (または電源が提供できない場合の小型500VAオンラインUPS) から完全に電源を供給する.XHZK1620は,1つの自動配列で3相測定を完了します1回起動すると,器具は自動的に短回路阻力,短回路反応性,および3相阻力電圧をすべての相で測定し表示します.2級の電圧/電流の精度自動周波数調整と1000以上の結果 非揮発性ストレージ, 製造,稼働,予防的なメンテナンスアプリケーション.
主要 な 特徴
- 単相220V操作:標準的な電源のみを使用して3相測定を完了する.外部電圧調節器や補助機器は必要ない.電力網へのアクセスがないフィールドサイト用の小型500VAのオンラインUPSと互換性
- 一クリックで自動測定:単一のワイヤリング接続,単一の起動コマンド 機器は3つの段階を自動的に順序化し,操作者の介入なしに結果を表示します
- 2つの電源モード:内部電源モードは,計器の内蔵電源を使用し,外部電源モードは,特殊な試験要件のために電圧調節器の入力を受け入れます.
- パラメータの表示試験段階ごとに電圧,電流,電源,周波数,インピーダンスの値と反応の値を同時に測定し表示する.
- 自動周波数修正ネットワークの周波数変動のリアルタイム補償は,不安定なネットワーク条件による測定誤りを排除する
- 0.2 グレード精度:高精度な電圧と電流測定 (0.2級),0.5級インピーダンスのみ,信頼性の高い巻き込み変形評価のための電源分析
- 1000以上の結果 保存:永続的なカレンダーとクロックと測定データを無期限に電源なしで保存する内蔵非揮発性メモリ
- 大きなLCDディスプレイ:中国語/英語メニューナビゲーションとインターナショナル展開のための直感的な操作プロンプトの高コントラスト画面
- 内蔵式熱プリンター:試験結果の即時印刷を現場で行う
- ポータブル&軽量:コンパクトな8kg設計 (350x270x170mm) 堅牢な構造で,信頼性の高いフィールドおよび実験室使用
テクニカル仕様
| 測定性能 |
| 電圧範囲 |
20V~400V |
| 現在の範囲 |
0.5A ~ 10A |
| 電圧/電流の精度 |
0.2 グレード |
| 阻力精度 |
0.5級 |
| 電力精度 |
0.5 グレード (cosφ>0.15) |
| 測定能力 |
| 主要パラメータ |
短回路阻力,短回路反応性,三相阻力電圧 |
| 補助ディスプレイ |
電圧,電流,電源,周波数 (各段階) |
| 基準基準 |
GB1094.5-2003,IEC60076-5:2000 |
| 周波数修正 |
自動リアルタイム補償 |
| パワー&インターフェース |
| 電源 |
単相AC 220V (内部) または外部電圧調節器 |
| 代替電力 |
500VAのオンラインUPSに対応する |
| ディスプレイ |
大きなLCD (中国語/英語) |
| データ保存 |
1000以上の結果,不変メモリ,永久カレンダー |
| プリンター |
内蔵式熱プリンター |
| 物理仕様 |
| サイズ |
350 × 270 × 170mm |
| 体重 |
8kg |
よく 聞かれる 質問
Q1: トランスフォーマー巻き付けの評価に短回路阻力試験が重要なのはなぜですか?
短回路インピーデンス (short circuit impedance) は,トランスフォーマーローリングにおける機械的変形を検出するための決定的なパラメータである. GB1094.5-2003およびIEC60076-5によると:2000短回路反応性の有意な変化は,外側では見えないが,故障条件では壊滅的な故障につながるかもしれない状態である.トランスポートダメージのために巻き込み変形が発生する可能性があります.XHZK1620は,計画外の停電を引き起こす前にこれらの状態を特定するために,迅速で非侵襲的なインペダンス測定を提供します.トランスフォーマーを稼働させるのに不可欠なツールになります事故後の評価や 予防的なメンテナンスのプログラム
Q2: XHZK1620は,従来のインピーダンスの測定方法と比較してフィールドテストをどのように簡素化するのか?
伝統的なショート回路阻力測定には外部電圧調節器,電源,複数の計測器,複雑な多段階手動手順が必要ですXHZK1620は,このすべてを取り除きます 接続テストは,トランスフォーマーに一度導きます短回路阻力,反応性,阻力電圧を測定し表示します 短回路阻力,反応性,阻力電圧を測定し表示します内部電源は,標準的な220Vの出口からすべての必要な興奮を提供しますネットワーク不安定を補う.電源が供給されていない遠隔地では,コンパクトな500VAのオンラインUPSが試験全体を供給するのに十分である.
Q3: 内部電源と外部電源の違いは何ですか?
内部電源モードは,機器の内蔵制御電源を使用し,外部補助機器なしで出力電圧と電流を自動的に制御します. 通常のフィールドテストに最適です.外部電源モードは外部の電圧調節器からの入力を受け付けます.標準的ではない電圧レベルを必要とする特殊なテストシナリオや,より高い興奮電流を必要とする非常に大きな電源トランスフォーマーをテストする際により柔軟性を提供します.XHZK1620の自動周波数調整とワンクリック3相配列から恩恵を受けます.
Q4: 自動周波数調整は測定の信頼性をどのように向上させるか?
トランスフォーマー短回路インピーダンスの測定は周波数に依存します.小規模なグリッド周波数変動でさえ,重大なエラーをもたらす可能性があります.XHZK1620は,電源の周波数を継続的にモニターし,すべてのインピーダンスの計算と反応率にリアルタイム数学修正を適用します.これは,不安定な発電機から動作したり,ネットワーク品質が悪い地域でも測定精度が保証されます.制御された研究室電力が利用できないフィールド環境における測定不確実性の主要な源を排除する.
Q5:XHZK1620のMOQ,保証カバー,付属品は?
標準配送は5-8日です. 保護用木製のケースで,内部泡のパッシング. XHZK1620には,主装置が含まれています.完全な試験リードセット装置には,製造欠陥をカバーする12ヶ月保証があり,終身技術サポートがあります.年間供給能力は1販売チームにご連絡ください. 商品の価格や技術的な相談については,
