トランスフォーマースウィープ周波数応答分析 SFRA 解析器カスタマイズされたシルバーオプション

製品詳細:

証明:	CE, ISO

詳細情報

証明:

CE, ISO

モデルNO:

XHBX1501

パワー:

電気

カスタマイズ:

カスタマイズ

色:

シルバー

輸送パッケージ:

輸出された木製ケース

商標:

XZH テスト

原産地:

中国

HSコード:

9031809090

供給の能力:

200PCS/年

パッケージのサイズ:

45.00cm * 36.00cm * 25.00cm

パッケージの総重量:

50.000kg

カスタマイズ:

入手可能

販売後サービス:

serive販売の後

保証:

12ヶ月

送料:

貨物と納期についてサプライヤーに連絡してください.

ドルでの支援

安全な支払い:

プラットフォームによって保護されています顧客は,

返金政策:

注文が発送されず欠落したり商品の問題で届いた場合返品を要求します

製品の説明

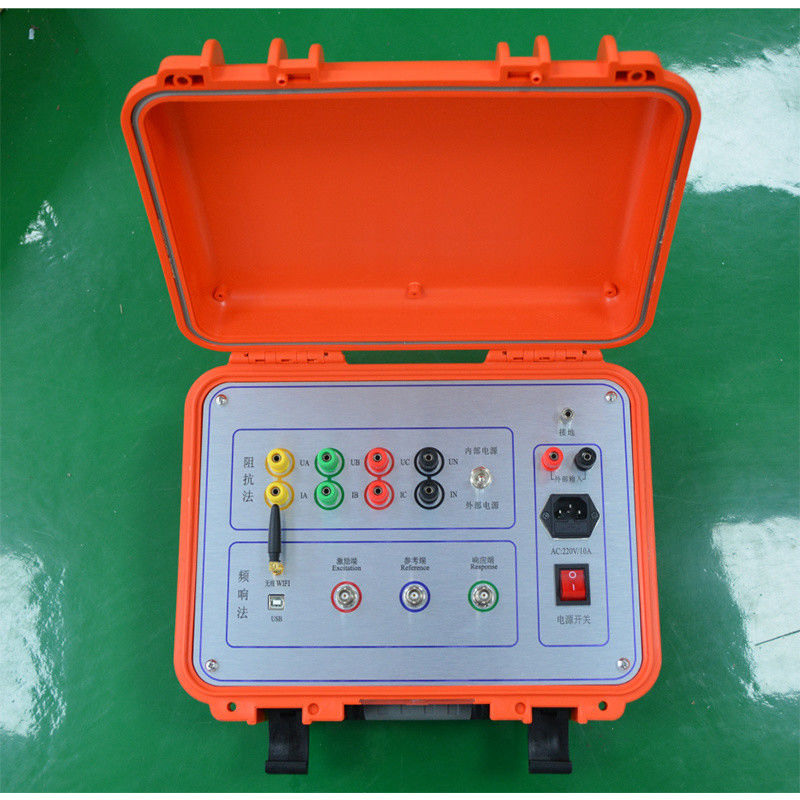

トランスフォーマースウィープ周波数応答分析 SFRA 解析器カスタマイズされたシルバーオプション 0

XHBX1501トランスフォーマー巻き変形試験器 (周波数応答方法) は,6KV以上の電力トランスフォーマーおよび他の特殊用途トランスフォーマーを試験するために使用される.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004トランスフォーマーの各カローリングの振幅周波数応答特性を検出し,検出結果を垂直または水平に比較する.振幅周波数応答特性の変化の程度は,トランスフォーマー巻き込みで発生する変形を決定します..
XHBX1501 トランスフォーマー巻き込み変形試験器 (周波数応答方法) は,測定部分と分析ソフトウェア部分で構成される.測定部分は信号生成と信号測定からなるブラックボックスです解析部分はノートPCで完了し,測定部分はUSBまたはネットワーク経由でノートPCに接続されます.

主要な特徴
1トランスフォーマーの蓋を上げたり,分解したりせずに試験を行うことができます.
2測定するために最も一般的なスウィープ方法を採用します.
3この装置は6kV以上のトランスフォーマーを測定できます
4テストホストとホストコンピュータはUSBまたはネットワーク接続で接続され,接続されたときに自由に使用できます.
5フィールドの配線はシンプルで使いやすい
6ダイナミックレンジ測定: -100dB~20dB
7分析ソフトウェアは強力で,ソフトウェアとハードウェアの指標は国定標準DL/T911-2004を満たしています.
8線形または対数分布を用いたスイープ測定
9応答チャネルには複数の範囲があり,測定プロセス中に自動的に範囲を調整します.

主な技術パラメータ
1テストホストとPCポート:USBまたはネットワーク
2信号源: 計器は,スイープ周波数の興奮信号としてチャネル信号出力を有し,信号出力は標準シナリオ波である.信号出力幅はソフトウェアで調整できる,最大振幅は±信号の出力インペダンスが 50 です.オー.
32つの取得チャネル,一つは興奮信号を取得し,もう一つは転送関数を計算するための応答信号を収集します.
4刺激チャネルは固定範囲で測定されます.±10V;応答チャネルには複数の範囲があり,範囲は測定プロセス中に自動的に調整されます. 最大入力信号は±25V
5取得チャネル量子化精度 12ビット
6取得チャネル最大静的誤差: 0.5%
7チャンネルあたり最大収納容量: 64K サンプル
8チャンネルあたり最大サンプリングレート: 20Msps
9アクセスチャネルの入力インペダンス:1Mオー.
10スイープテスト範囲: 10Hz-10MHz
11スキャニング方法: 線形分布または対数分布によるスイープ測定方法.
12スキャニング周波数精度:信号源の周波数精度は0.01%を超えない.
13スウィープ試験頻度:固定モードまたはユーザー定義
14電力産業の標準を満たす: DL/T911-2004.
