| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHHV535-4TS |
設計:ケーブルの故障を特定する請負業者,電力設備の保守部門,OEM/ODM機器の販売業者
基本価値:完全にカスタマイズできる シールドケーブル 電気回線 3つの電圧範囲で 2048 ジョル電力を供給しますあなたの電圧にマッチするように設定できる,コンデンサータ,およびブランド仕様
XHHV535-4TSは,ケーブル故障検出機器に柔軟性が必要な組織向けに設計されています.サービス領域全体で様々な電圧クラスを管理する請負業者である場合オーダーメイドの電圧発電機を標準化している電力会社,またはあなたの市場のためにOEMブランドの機器を探しているディストリビューター

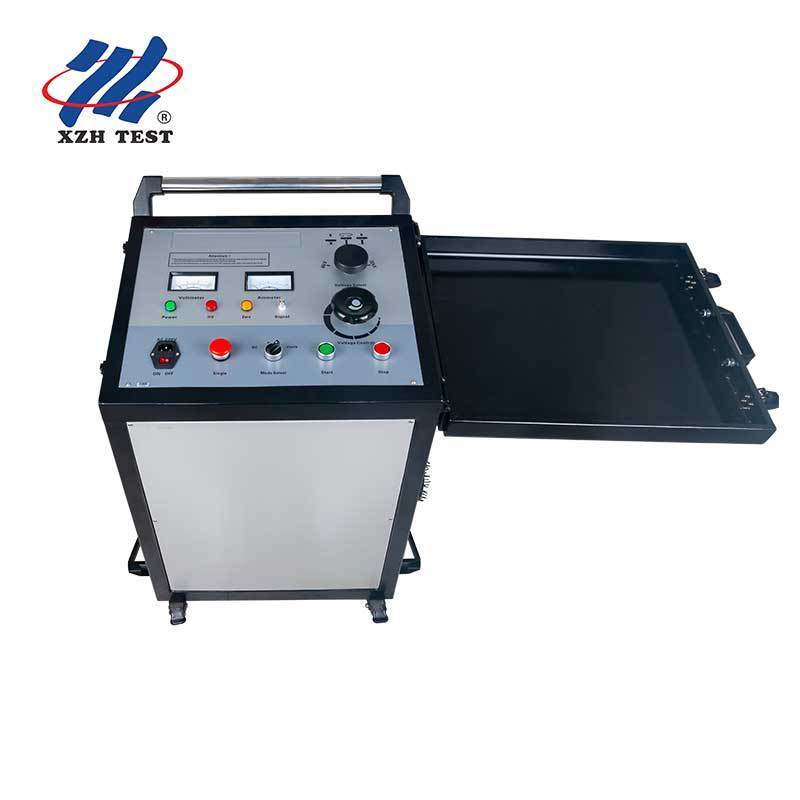

XHHV535-4TSは,DC電源,エネルギー貯蔵コンデンサ,放電球組を閉ざされた金属ホイスの内側に隔離する完全に遮断された高電圧コンパートメントを備えています.この設計は,フィールドと産業の操作のために3つの重要な目的に役立つ:
| 電圧範囲 | コンデンサータの配置 | 典型的な応用 |
|---|---|---|
| 0°8kV | 64μF | LV/MV配送ケーブル (6kV~10kV),都市用電源の故障,建物サービス入口 |
| 0~16kV | 16μF | 産業用プラントの電源 (11kV~20kV),再生可能エネルギー収集ケーブル,中距離回路 |
| 0°32kV | 4μF | サブトランスミッションケーブル (33kV~35kV),長距離産業用受信ケーブル,風力発電所のコレクター・アレイ |
2048 ジョール ご利用ください4μFコンデンサで 32kVで the XHHV535-4TS delivers 2048J of surge energy — sufficient acoustic output for reliable pinpointing even on high-resistance faults and long cable runs where weaker surge generators fail to produce detectable discharge signatures.
| パラメータ | 仕様 |
|---|---|
| 選択可能な出力電圧 | 0 8 kV / 0 16 kV / 0 32 kV (三つの範囲) |
| 内部コンデンサータバンク | 64μF/8kV · 16μF/16kV · 4μF/32kV (電圧範囲で自動切り替える) |
| 最大電波エネルギー | 2048 J (32kV / 4μF) |
| 超電圧電力の評価 | 2kVA |
| 突発のタイミング | 自動突発~4秒間隔 · 手動放出モード利用可能 |
| HV 測定精度 | 1.5級の電圧分割器,リアルタイムKVとMA表示 |
| 放出モード | オートマティック・タイム・デスクランス + マニュアル・プッシュ・ボタン・デスクランス |
| 安全システム | ゼロポジションスタート・インターロック,ポテンチオメーター・リターン・トゥ・ゼロ,ストップ時の自動コンデンサー放電,過電流/過電圧保護 |
| 追加 機能 | DC耐電圧試験,TDR欠陥予備位置のための波形サンプリングモジュール |
| サイズ | 534L * 444W * 805H mm (トランクに搭載) |
XHHV535-4TSは,カスタマイズ可能なプラットフォームとして設計されています. XZH TESTは,以下の構成可能性でOEMおよびODM注文をサポートします:
| パーソナライズ エリア | 選択可能 |
|---|---|
| 電圧範囲 | デフォルトの8/16/32kVは,地域のケーブル電圧基準に合わせて再構成できます (例えば,6/12/24kV,10/20/35kV) |
| コンデンサータ値 | 特殊な突発エネルギー目標のためのカスタム容量対電圧マッチング |
| ブランド | 客の要求に応じた自定义のフロントパネルのロゴ,機器のラベル,モデル番号 |
| パッケージ | オーダーメイドの木製の箱,多言語の使い手帳,ロゴを印刷したアクセサリーケース |
| アクセサリー | カスタムケーブル長さ,コネクタタイプ,放電棒構成 |
| 色 | デフォルトの黒色 量注文で利用可能なカスタムRALマッチングのコーナーカラー |
OEMまたはカスタマイズされた構成に興味がありますか? 調整されたオートメントのために,あなたの仕様と私たちの販売チームに連絡してください.
高電圧ケーブルで接続される 単一の電源とコンデンサターバンクと 放電球のモジュールが必要ですXHHV535-4TSは3つのサブシステムを1つの遮断室に統合している.:
Q: 高電圧電波発電機はケーブルの故障検出にどのように機能する?
超電圧発電機は 高エネルギーのパルスを 欠陥のあるケーブルに放出し 欠陥点で制御された高電圧弧を作り出しますこの弧は,音響信号 (地面マイクで検出できる大音響) と電磁パルス (誘導式受信機で検出できる) を同時に生成する音響信号と電磁信号の到着時間を組み合わせることで,操作者は音響磁気同期と呼ばれる技術で正確な故障位置を特定することができます.
Q: 各種のケーブルにどの電圧範囲を選択すべきですか?
電圧選択は,一般的ガイドラインとしてケーブルの指定電圧に従って行われます.低電圧 (1kVまで) のケーブルでは8kVまたは12kV範囲を使用します.中電圧配送ケーブル (6-15kV) では,電圧の配送電圧は8kVまたは12kVの範囲を使用します.16kVの範囲が適している高電圧 (35kV以上) の送電ケーブルでは,32kVの範囲を使用します.常にケーブル製造者の最大試験電圧仕様を参照し,高電圧操作中にすべての安全免許が維持されることを確認します..
Q: オーバージェネレーターの動作中に注意すべき安全注意事項は?
高電圧電源の試験には 厳格な安全プロトコルが必要です 接続する前に ケーブルが完全に切断され,すべての電源から隔離されていることを常に確認してください警告標識でテストゾーンの周りに最低5メートルの安全境界を設定する.. 全従業員は,弧形服,HV隔熱手袋,および電圧不全のオーバーシューを含む適切なPPEを着用する必要があります. 統合された安全機能は,電源を切ると自動放電,緊急停止保護の層を追加しますが,適切な安全手順を決して置き換えることはできません.
Q: この単位で複数のエネルギーレベル (ジュール) の利点は何ですか?
低エネルギー設定 (例えば,低エネルギー設定) は,864J1024J) は,最初の故障確認と,過剰なエネルギーがケーブル損傷を悪化させる可能性がある高抵抗故障の位置付けに理想的です.中程度のエネルギー (1225J 〜 2048J) は,ほとんどの常规の故障検出に最適な音響信号強度を提供します.高エネルギー (2450J +) は,非常に長いケーブル,深層埋葬シナリオ,検出可能な音響シグネチャーを生成するためにより強い弧生成を必要とする高阻力障害3段階の選択により,オペレータはエネルギー出力をフィールド条件にマッチすることができます.
Q: この電圧発電機にはどんな保証とサポートが付いていますか?
製造欠陥に対する12ヶ月の標準保証と終身技術サポート. CEとISO 9001:2015認証. 各ユニットには電圧発生器,HV出力ケーブル,地面ケーブル,放出棒設置,稼働,操作者安全訓練は,要求に応じて提供されます. 放出穴,コンデンサ,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電そしてHVダイオードが迅速に交換するために蓄積されています.
