| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH Test |
| 証明: | CE, ISO |
| モデル番号: | XHHV535-4TS |
対象: 多層ケーブル障害請負業者、ユーティリティフィールドサービスチーム、産業用高電圧保守部門

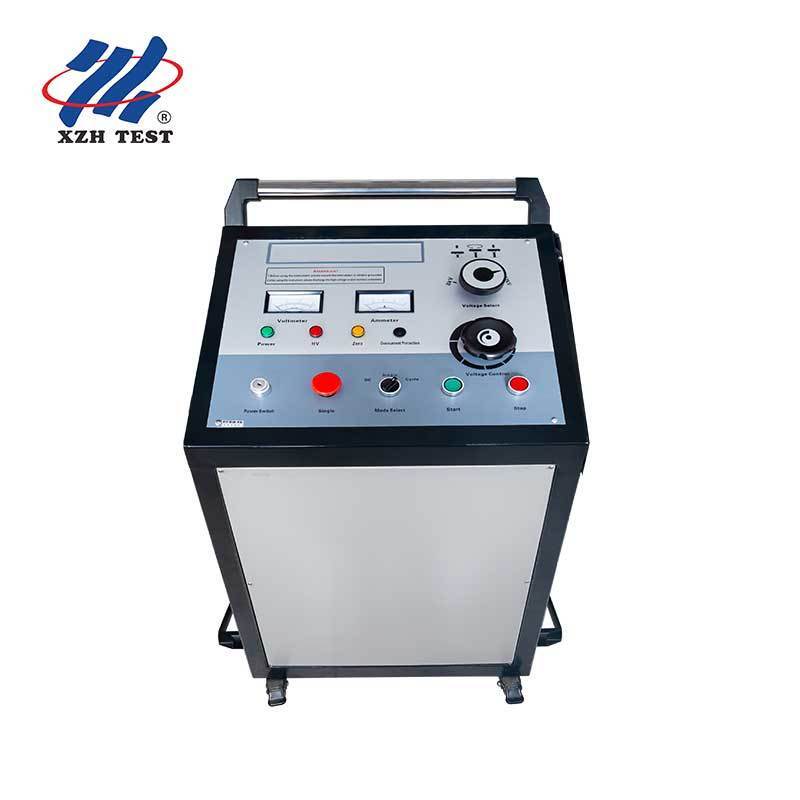

コアバリュー: 3つの選択可能な出力電圧（8kV、16kV、32kV）を1つのモバイルユニットに搭載したトロリー搭載型DCインパルス発生器。外部再構成やコンデンサ交換なしで電圧レベルを切り替えます。配電、サブ伝送、産業用ケーブル障害作業用の1つの機器。
XHHV535-4TSは、日々の作業が複数のケーブル電圧クラスにまたがるフィールドチームのために特別に設計されています。6-10kV配電用、15-20kV産業用フィーダー用、33-35kVサブ伝送用の3つの別々のサージ発生器をサービス車両に積載する代わりに、4TSはこれら3つの電圧レベルすべてを1つのトロリー搭載機器の単一セレクタースイッチの後ろに配置します。
運用への影響:3つの別々の単電圧サージ発生器を搭載したサービス車両は、資本コストの3倍、重量の3倍、および3つのインターフェースで訓練された技術者を必要とします。1台のXHHV535-4TSは、これらすべてを置き換えます。ジョブ間で電圧レベルを変更するための単一のセレクタースイッチを備えています。
| パラメータ | 仕様 |
|---|---|
| 選択可能な出力電圧 | 8kV / 16kV / 32kV — 3つの独立したレベル |
| 電圧切り替え | 単一セレクタースイッチ — 外部コンデンサまたはケーブルの再構成なし |
| 出力モード | インパルス放電（自動タイミング+手動）+ DC耐電圧 |
| フォームファクター | 統合輸送ハンドル付きトロリー搭載 |
| 安全システム | ゼロ位置スタート、自動放電、過電流/過電圧/過熱保護 |
| メーターディスプレイ | デュアルポインターメーター — リアルタイムkVおよびmA監視 |
| ブランド/原産国 | XZH Test / 中国 |
| 認証 | CE、ISO |
| アプリケーション | 推奨電圧 |
|---|---|
| 低電圧/中電圧配電ケーブル障害の特定 | 8kV — 都市および地方の6kV-10kVネットワーク |
| 産業用フィーダーケーブル障害位置特定 | 16kV — プラントの11kV-20kVフィーダーおよびコレクターケーブル |
| サブ伝送ケーブル障害検出 | 32kV — 33kV-35kVインカマーおよび長距離回路 |
| DC耐電圧テスト | ケーブル定格ごとに選択可能 — 8/16/32kV |
| TDR波形取得 | 適切なテスト電圧でのフラッシュオーバー過渡現象キャプチャ |
| 音響磁気特定 | すべての3つの電圧レベルでの同期インパルス |
Q: 異なるケーブルタイプにはどの電圧範囲を選択すべきですか？
電圧選択は、一般的なガイドラインとしてケーブルの定格動作電圧に従います。低電圧ケーブル（1kVまで）には、8kVまたは12kV範囲を使用します。中電圧配電ケーブル（6-15kV）には、16kV範囲が適切です。高電圧伝送ケーブル（35kV以上）には、32kV範囲を使用します。常にケーブルメーカーの最大テスト電圧仕様を参照し、高電圧操作中はすべての安全クリアランスが維持されていることを確認してください。
Q: サージ発生器の操作中に遵守すべき安全上の注意は何ですか？
高電圧サージ発生器のテストには、厳格な安全プロトコルが必要です。接続する前に、ケーブルが完全に非通電状態であり、すべての電源から隔離されていることを常に確認してください。警告標識を設置し、テストゾーンの周囲に最低5メートルの安全区域を確立してください。すべての担当者は、アーク定格の衣類、高電圧絶縁手袋、誘電性オーバーシューズを含む適切なPPEを着用する必要があります。統合された安全機能（電源オフ時の自動放電、緊急停止、ゼロ電圧インターロック）は、追加の保護層を提供しますが、適切な安全手順に代わるものではありません。
Q: このユニットの複数のエネルギーレベル（ジュール）の利点は何ですか？
異なるエネルギーレベルは、異なる診断目的に役立ちます。低エネルギー設定（例：864J～1024J）は、初期の障害確認や、過剰なエネルギーがケーブル損傷を悪化させる可能性のある高抵抗障害の特定に最適です。中程度のエネルギー（1225J～2048J）は、ほとんどの日常的な障害特定に最適な音響信号強度を提供します。高エネルギー（2450J+）は、検出可能な音響シグネチャを生成するために、より強力なアーク生成を必要とする非常に長いケーブル、深い埋設シナリオ、または高インピーダンス障害のために予約されています。3レベル選択により、オペレーターはフィールド条件にエネルギー出力を合わせることができます。
Q: このサージ発生器にはどのような保証とサポートが含まれていますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO 9001:2015認証取得済み。各ユニットには、サージ発生器、高電圧出力ケーブル、アースケーブル、放電ロッド、ユーザーマニュアル、および安全な輸送のためのロック付きキャスターを備えた頑丈なトロリーが含まれています。オンサイト設置、試運転、オペレーター安全トレーニングはリクエストに応じて利用可能です。放電ギャップ、コンデンサ、高電圧ダイオードなどのスペアパーツは、迅速な交換のために在庫があります。
