音響-磁気同期およびAフレーム検出を備えた地下ケーブル障害ピンポインター

Name: 音響-磁気同期およびAフレーム検出を備えた地下ケーブル障害ピンポインター
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

製品詳細:

起源の場所:	シアン,山西,中国
ブランド名:	XZH TEST
証明:	CE, ISO
モデル番号:	XHDD503E

詳細情報

起源の場所:

シアン,山西,中国

ブランド名:

XZH TEST

証明:

CE, ISO

モデル番号:

XHDD503E

型番:

XHDD503E

使用法:

ネットワークケーブルテスト,オーディオケーブルテスト,同軸ケーブルテスト,デジタルケーブルテスト

力:

電気

カスタマイズされた:

カスタマイズされた

色:

黒

フィルター:

200Hz~1600Hz オプション

生産増加:

16レベル (0~112dB)

アコースティック・磁気位置位置付け精度:

0.2m未満

ステップ・電圧位置位置付け精度:

0.5m以下

経路識別の精度:

0.5m以下

輸送パッケージ:

木製ケース

商標:

XZHテスト

起源:

中国

HSコード:

9031809090

供給の能力:

2000個/年

カスタマイズ:

利用可能

アフターサービス:

保証証明書

保証:

12ヶ月

ハイライト:

High Light

ハイライト:

地下ケーブル障害検出、音響磁気ピンポインタ、Aフレームステップ電圧ロケータ

Acoustic-Magnetic Pinpointer

A-Frame Step Voltage Locator

Trading Information

最小注文数量:

1 ユニット

価格:

交渉可能

パッケージの詳細:

木製ケース

受渡し時間:

5~8日

支払条件:

T/T

供給の能力:

2000年郡/年

製品の説明

説明

ケーブル障害探知機は、振動ピックアップと電磁誘導の原理を使用して、ケーブル障害点の特定の位置を特定します。高電圧パルス発生器を使用して、故障点でフラッシュ過放電を引き起こします。故障点のフラッシュ過放電により発生する振動波、音波、電磁波などの物理現象を指示器の専用プローブで拾い、ケーブル故障指示器で増幅、処理、表示、出力します。故障箇所の正確な位置は、テスターの聴覚と視覚によって決定されます。つまり、ケーブルの故障箇所を「ケーブルの真上かつ大まかな測定範囲内」に正確に特定する作業が完了する。
この定点測定器は、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、断面や媒体の異なるさまざまな材料で作られた埋設電線の低抵抗、短絡、開路、断線故障のほか、高抵抗漏れ故障や高抵抗フラッシュオーバー故障にも適しています。

製品の特徴
1. 5インチのタッチ式高輝度LCDを採用し、太陽光下でも視認性を確保。
2. 標準、強化、ノイズ低減、カスタマイズの 4 つのテストモードがあります。
3. 音響磁気同期、純粋音響、純粋磁気、ステップ電圧の 4 つの位置決め機能があります。
4. バックグラウンドノイズ低減技術を備えており、さまざまなフィルタリング方法を選択できます。
5. BNR機能、ミュート機能を搭載。
4. 経路逸脱表示機能があります。
5.多層物理絶縁信号センサー、防水等級IP65を装備。
6.内蔵の大容量リチウム電池、長いスタンバイ時間、急速充電器を装備。
7. 小型軽量で操作が簡単、シンプルなマンマシンインターフェース。

技術仕様

フィルタパラメータ	lオールパス：100Hz〜1600Hz。
	lローパス：100Hz〜300Hz。
	lクアルコム: 160Hz~1600Hz。
	l帯域幅: 200Hz〜600Hz。
チャンネルゲイン:	8段階調節可能。
磁気チャネルゲイン:	8段階調節可能。
ステップ電圧ゲイン:	8段階調節可能。
出力ゲイン:	16段階（0～112db）
出力インピーダンス:	350Ω
音響磁気位置決め精度:	≤0.1m。
ステップ電圧位置決め精度:	≤ 0.5m。
パス識別精度:	≤ 0.5m。
BNRバックグラウンドノイズリダクション機能とミュートノイズリダクション機能を搭載しています。
表示制御方法：	5インチの高輝度タッチスクリーンコントロール。
電源：	4*18650 標準リチウム電池。
待機時間:	8時間以上。
音量：	428L×350W×230H
周囲温度:	-25〜65℃;相対湿度: ≤90%。

楽器のレイアウトと説明書
楽器の構成
1. ケーブル障害位置特定: 大まかな測定範囲内でケーブル障害点を正確に特定します。
2. プローブ: 信号を受信するために入力チャンネルに接続される、プローブ、プローブ、3 つの爪、接続ロッドを含みます。
3. ヘッドフォンを着用してください。ポインティング・インストルメントの入力チャンネルを接続します (出力信号のフィードバック)。
4.7芯信号線：指示計とプローブ間の接続ケーブル（指示計とプローブを接続）。
5. 充電器: 機器の充電ソケットに接続して充電します。
6.Aフレーム：ステップ電圧法を使用してテストする場合に使用されます。
7. A フレーム接続ケーブル: ケーブル障害検出器および A フレーム接続ケーブル。
8. グランドピン: A フレームに適合するアクセサリ。

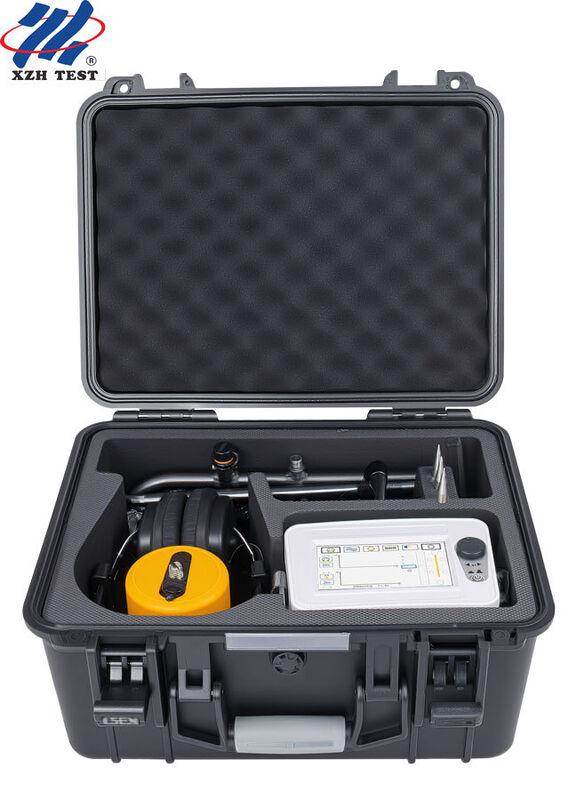

包装内容明細書

A フレームが接続されると、右に示すように自動的にテストインターフェイスに入ります。
フレーム A の下部に赤と緑の矢印があり、赤が前、緑が後ろになっていることに注目してください。これは、赤がケーブルの終端を示し、緑がケーブルの始点を示すことを意味します。

A フレームをケーブル埋設経路に沿ってケーブルの端に向かってゆっくりと移動し、テスト画面上の赤と緑の棒グラフの変化を観察します。これは電流の方向の変化を反映しています。
損傷箇所から遠く離れた場所では、画面上の赤と緑のバーがわずかに不規則で小さく見えます。
断層点に近づくと、たとえば断層点から約 5 メートルに近づくと、上の左側の図に示すように、赤い棒グラフが非常に大きくなることがわかります。
断層点の真上、または断層点の前後約 1 ～ 2 メートルにいる場合、上の右の図に示すように、赤と緑の棒グラフが非常に小さくなり、画面上に表示されることに気づくでしょう。
断層点を通過すると、たとえば断層点から約 5 メートルの距離で、緑色の棒グラフが非常に大きくなることがわかります。
このように、根気よく探すことで、障害の場所を見つけることができます。
