XHMR-5000A · 5 kV 絶縁抵抗
XHMR-5000A ポータブル絶縁抵抗テスター 5000V 200GΩ デジタルメガオームメーター
250 V – 5000 V、5段階
0.01 MΩ – 200 GΩ
DARおよびPI内蔵

XHMR-5000Aは、250 Vから5000 Vまでの5つのテスト電圧、0.01 MΩから200 GΩまでの抵抗範囲、およびDCおよびAC電圧測定を1台の機器で実現するデジタル高電圧絶縁抵抗計です。絶縁抵抗はDC電圧降下法で測定され、レンジは自動で切り替わります。

吸収率と分極指数は、絶縁システムが水分を吸収したかどうかを示す測定の一部として、テスト中に機器によって計算されます。読み取り値はロックして最大500グループまで保存でき、後でレビューしたり、設定可能なアラームでフラグを付けたりできます。

製品ビュー

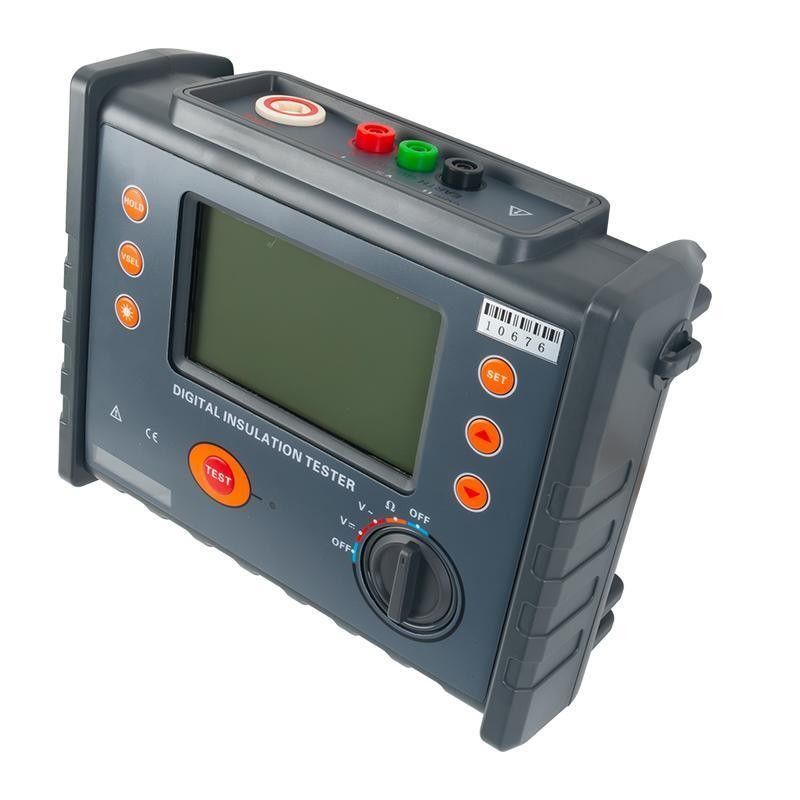

Xzh Test Low Price Digital Insulation Tester 5000V High Voltage Mega Ohm Meter
このセットは誰向けか

この機器は、単一の抵抗値だけでなく絶縁状態を判断する必要がある予防保守テスト用に指定されています。

変圧器、ケーブル、開閉装置の絶縁抵抗を、機器をサービスに戻す前に測定する変電所およびケーブル作業員。
巻き直し後または長期間停止後に巻線が十分に乾燥しているかどうかを判断するために分極指数を使用するモーターおよび発電機ワークショップ。
コンピューター室、油田、電気機械設備で機器を保守する産業用電気部門。ポータブルメーターにストレージとアラームリミットがあれば、日常業務には十分です。
このメーターは絶縁抵抗を測定します。絶縁破壊電圧をテストするものではありません。低い読み取り値は問題を示しますが、テスト自体は選択した電圧で制限された電流を印加します。
主な特徴
5つのテスト電圧(250 V、500 V、1000 V、2500 V、5000 V)、各精度±10% - VSELキーで選択。
抵抗範囲 0.01 MΩ~200 GΩ。最高レンジの数桁は±20% rdg、主要な使用レンジは±3% rdg。
吸収率と分極指数を自動測定・計算。DARのタイムベースは60秒に対して15秒または30秒を選択可能。
ケーブルおよび巻線測定用の出力短絡電流は少なくとも2 mA、最大静電容量負荷は1 µF。
500グループストレージ(MEMおよびFULL表示付き)、グループ選択および削除が可能なMRレビューモード。
設定可能なアラームリミット。電圧は最大600 V、抵抗は9999 MΩ。点滅するシンボルとビープ音付き。
4桁LCD(グレーバックライト付き)、バッテリー込み1230 g、240 × 188 × 85 mmの耐衝撃性、防塵性ハウジング。
技術仕様
パラメータ値
機能絶縁抵抗、DCおよびAC電圧、吸収率(DAR)、分極指数(PI)
定格テスト電圧250 V、500 V、1000 V、2500 V、5000 V、精度±10%
絶縁抵抗範囲0.01 MΩ – 200 GΩ
出力短絡電流≥ 2 mA
測定方法DC電圧降下法
最大静電容量負荷1 µF以下
ギアシフト完全自動
電源DC 9 V、LR14乾電池6本。連続待機時間100時間以上
表示4桁大型LCD(グレーバックライト付き)、108 × 65 mm
データストレージ500グループ、MEM表示およびFULL警告付き
データレビューMRレビュー機能、グループ選択および削除付き
アラーム設定可能なリミット。最大電圧アラーム600 V、最大抵抗アラーム9999 MΩ
自動電源オフ15分、APO表示
寸法240 × 188 × 85 mm
重量バッテリー込み1230 g
作業条件-10 °C~+40 °C、80% RH未満
保管条件-20 °C~+60 °C、70% RH未満
安全性IEC61010-1、CAT III 300 V、CAT IV 150 V、汚染度2
EMCIEC61326
絶縁破壊電圧回路と筐体間 AC 5160 V rms
テストリード高電圧ロッド、赤1 m、黒1 m、緑1 m
絶縁抵抗レンジ
テスト電圧測定範囲分解能精度
250 V (±10%)0 – 10 MΩ0.01 MΩ±3% rdg ±5 dgt
250 V (±10%)10 – 100 MΩ0.1 MΩ±3% rdg ±5 dgt
250 V (±10%)100 – 1000 MΩ1 MΩ±3% rdg ±5 dgt
250 V (±10%)1 – 10 GΩ0.01 GΩ±5% rdg ±5 dgt
500 V (±10%)0 – 10 MΩ0.01 MΩ±3% rdg ±5 dgt
500 V (±10%)10 – 100 MΩ0.1 MΩ±3% rdg ±5 dgt
500 V (±10%)100 – 1000 MΩ1 MΩ±3% rdg ±5 dgt
500 V (±10%)1 – 10 GΩ0.01 GΩ±5% rdg ±5 dgt
1000 V (±10%)0 – 20 MΩ0.01 MΩ±3% rdg ±5 dgt
1000 V (±10%)20 – 200 MΩ0.1 MΩ±3% rdg ±5 dgt
1000 V (±10%)200 – 1000 MΩ1 MΩ±3% rdg ±5 dgt
1000 V (±10%)2 – 20 GΩ0.01 GΩ±5% rdg ±5 dgt
2500 V (±10%)0 – 2000 MΩ1 MΩ±3% rdg ±5 dgt
2500 V (±10%)2000 MΩ – 20 GΩ0.01 GΩ±5% rdg ±5 dgt
2500 V (±10%)20 – 200 GΩ0.1 GΩ±20% rdg ±10 dgt
5000 V (±10%)0 – 2000 MΩ1 MΩ±3% rdg ±5 dgt
5000 V (±10%)2000 MΩ – 20 GΩ0.01 GΩ±5% rdg ±5 dgt
5000 V (±10%)20 – 200 GΩ0.1 GΩ±20% rdg ±10 dgt
すべての電圧レンジで、上位2桁のレンジでは指定された精度が適用される前に180秒を超えるテスト時間が必要です。
電圧測定
機能範囲分解能精度
DC電圧0.0 – 1000 V0.1 V±1.5% rdg ±3 dgt
AC電圧0.0 – 750 V0.1 V±1.5% rdg ±3 dgt
PIおよびDARの読み取り

PIは10分後の抵抗を1分後の抵抗で割った値です。DARは60秒値を15秒値で割った値、またはそのタイムベースが選択されている場合は30秒値で割った値です。どちらもテスト中にメーターによって計算されます。

指標値判定
分極指数(PI)4.0以上最高
分極指数(PI)4.0 – 2.0良好
分極指数(PI)2.0 – 1.0不良
分極指数(PI)1.0未満注意が必要
吸収率(DAR)1.4以上最高
吸収率(DAR)1.25 – 1.0良好
吸収率(DAR)1.0未満不良
測定方法
1.ロータリスイッチを絶縁抵抗の位置に回します。ユニットの電源がオンになり、自動電源オフインジケーターが右下に表示されます。
2.開始前にLCDのバッテリーシンボルを確認してください。バッテリー残量低下インジケーターは、測定精度が信頼できなくなったことを意味します。
3.VSELキーを押してテスト電圧(250 V、500 V、1000 V、2500 V、または5000 V)を選択します。
4.黒のアースリードをEARTH端子に、テスト対象回路のアースポイントに接続します。赤の高電圧リードをLINE端子に、テスト対象の導体に接続します。
5.TESTキーを押します。高電圧がテストリードおよび回路に印加されるため、テスト中は導体に触れないでください。
6.ディスプレイが安定したら絶縁抵抗値を読み取ります。電圧測定は毎秒2回更新され、絶縁抵抗は7秒ごとに1回更新されます。
7.回路に触れたり切断したりする前に、放電が完了するのを待ってください。蓄積された電荷は感電の原因となる可能性があります。
8.HOLDを短く押すと読み取り値をロックして保存できます。長押しすると保存されたグループのレビューができます。もう一度長押しすると削除画面に入ります。
安全規則
絶縁抵抗は、通電されていない回路でのみ測定できます。テスト前に配線を確認し、回路が非通電であることを確認してください。
絶縁レンジで機器を操作する際は、高電圧絶縁手袋を着用してください。
測定中は、裸の導体やテスト対象の回路に触れないでください。放電が完了するまでリードを外さないでください。
テストリードをねじらないでください。そうすると測定精度に影響します。
入力電圧制限は1000 V DCおよび750 V ACです。これらを超えると機器が損傷する可能性があります。
可燃性の場所では測定しないでください。筐体またはテストリードにひび割れがあるか、金属が露出している場合は機器の使用を中止してください。
梱包リスト
メーター × 1セット
高電圧ロッド × 1
高電圧テストライン × 1セット
1.5 Vバッテリー × 1セット
よくある質問
Q1.5000 Vレンジで何を測定できますか?
3つのレンジがあります:0 – 2000 MΩ (±3% rdg)、2000 MΩ – 20 GΩ (±5% rdg)、20 – 200 GΩ (±20% rdg)。上位レンジでは、指定精度を得るために180秒を超えるテスト時間が必要です。
Q2.PIとDARはどのように計算されますか?
PIは10分後の抵抗を1分後の抵抗で割った値です。DARは60秒後の抵抗値を15秒値(または選択されたタイムベースの場合は30秒値)で割った値です。
Q3.許容されるPI値は何ですか?
4.0以上は最高、4.0~2.0は良好、2.0~1.0は不良、1.0未満は注意が必要と評価されます。DARについては、1.4以上が最高、1.25~1.0が良好、1.0未満が不良です。
Q4.ケーブルテストでGUARD端子が必要なのはなぜですか?
ケーブル絶縁表面の漏れ電流が、そうしないと読み取り値に含まれてしまうためです。ガードワイヤーを接続すると、その漏れ電流が測定回路から迂回されます。
Q5.いくつの結果を保存できますか?
500グループです。HOLDを短く押すと読み取り値をロックして保存できます。長押しすると保存されたグループのレビューまたは削除ができます。メモリがいっぱいになると、ディスプレイにFULLと表示されます。
構成チェック
テストする機器と電圧クラスをお知らせいただければ、お客様の絶縁保守ルーチンに最適なレンジ選択とアクセサリを確認いたします。
