| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | ISO,CE |
| モデル番号: | XHJB666 |

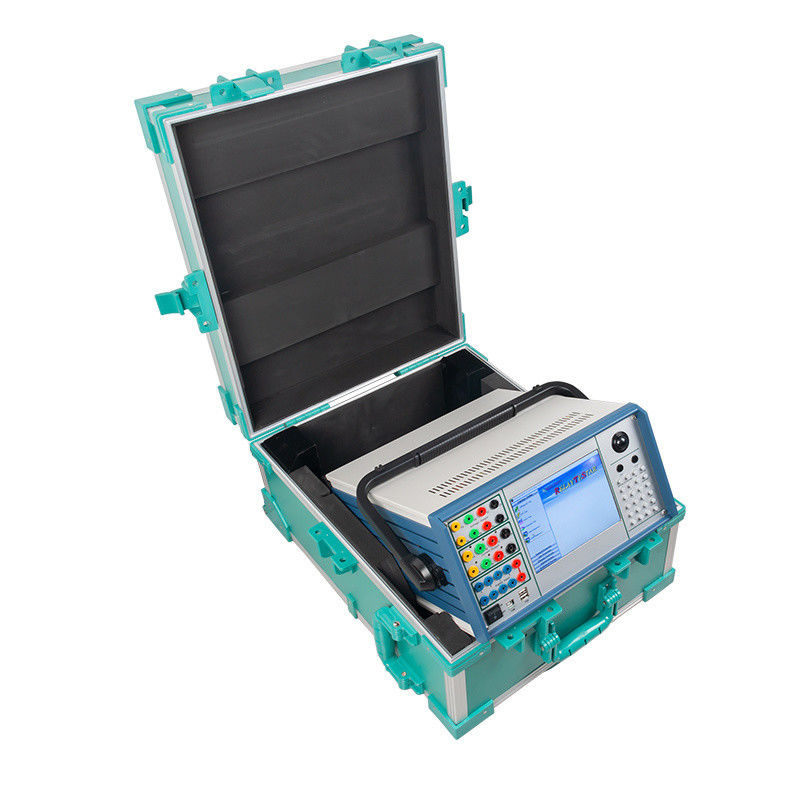

XHJB666は、3相変圧器差動保護に必要な6つの電流チャンネルに加え、制動特性を検証するために使用される高調波重ね合わせおよび状態シーケンスモジュールを提供します。電流と電圧はDSP制御下の線形アンプによって生成されるため、差動ピックアップが設定される微小電流でも注入波形はクリーンに保たれます。
ソフトウェアは差動保護および差動高調波試験を直接カバーし、同じ機器で変圧器コミッショニング後に続く比例制動および高調波制動チェックを処理します。
この構成は、変圧器差動保護のコミッショニングおよび再検証を行うチームを対象としています。
| チャンネル構成 | 標準 |
|---|---|
| 電流チャンネル | 6、標準6相 |
| 電圧チャンネル | 6、標準6相 |
| AC電流出力範囲 | 相あたり30 A、または6相並列で180 A |
| DC電流出力範囲 | 相あたり10 A DC |
| AC電圧出力範囲 | 相あたり120 V AC |
| DC電圧出力範囲 | 相あたり160 V DC |
| バイナリ入出力 | 8つのスイッチ入力、4対のスイッチ出力 |
| 時間測定 | 0.1 ms – 9999 s、精度0.1 ms未満 |
| パラメータ | 定格 |
|---|---|
| AC電流、6相出力 | 0 – 相あたり30 A (実効値)、精度0.2クラス |
| AC電流、3相出力 | 0 – 相あたり60 A (実効値) |
| AC電流、6相並列 | 0 – 180 A (実効値) |
| 許容連続相電流 | 10 A (実効値) |
| 相電流最大電力 | 300 VA |
| 6相並列最大電力 | 1000 VA、最大持続時間10秒 |
| DC電流 | 0 – ±10 A/相、精度0.5クラス、最大負荷電圧20 V |
| AC電圧 | 相0 – 120 V、線間0 – 240 V、精度0.2クラス |
| AC電圧電力 | 80 VA相/100 VA線間 |
| DC電圧 | 相0 – ±160 V、線間0 – ±320 V、精度0.5クラス |
| DC電圧電力 | 70 VA相/140 VA線間 |
| 基本周波数範囲 | 20 – 1000 Hz |
| 高調波次数 | 1 – 20 |
| スイッチ入力、ドライ接点 | 1 – 20 mA、24 V |
| スイッチ入力、ポテンシャル接点 | 0: 0 – +6 V; 1: +11 V – +250 V |
| スイッチ出力容量 | DC 220 V / 0.2 A; AC 220 V / 0.5 A |
