| 起源の場所: | 中国 |
| ブランド名: | XZH Test |
| 証明: | CE, ISO |
| モデル番号: | XHYB |

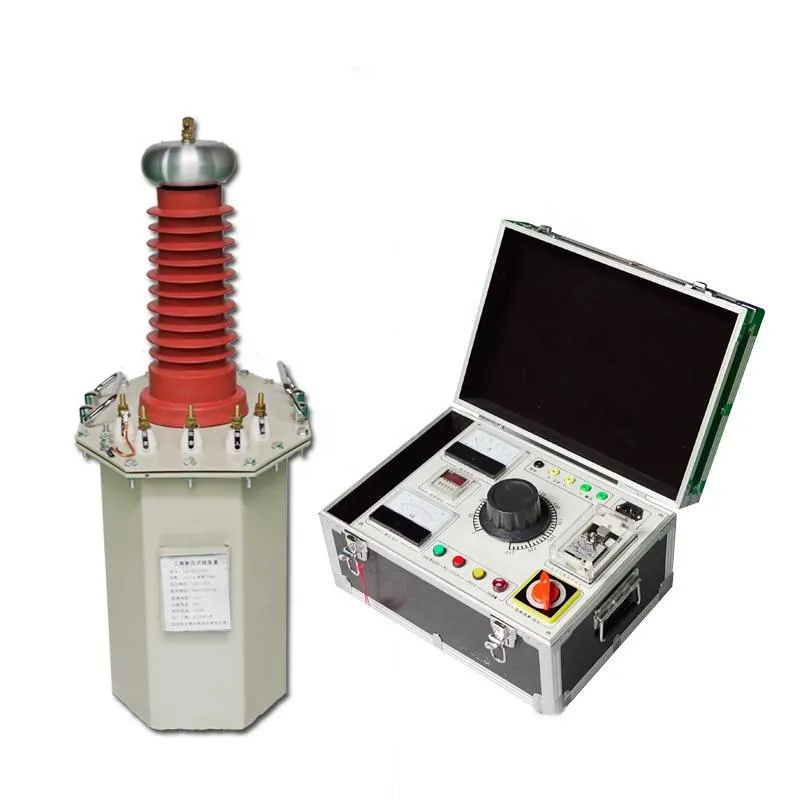

AC/DC ヒポテストキット
油浸した試験トランスフォーマー,つまりAC/DC ヒポテストキットブースター (booster) とも呼ばれていて,発電所,電源供給・配送システム,科学研究ユニットの基本試験機器です.すべての種類の電気機器のACとDC電圧試験およびケーブル故障試験に使用される電気製品,電気機器,電圧断熱強度試験の下の断熱材料の種類,製品の断熱レベルをテストすることができます試験製品の隔熱欠陥が見つかりました超電圧に耐える能力を測定する.
AC型試験トランスフォーマーとAC/DC二重目的軽高電圧試験トランスフォーマーは,高品質の冷たいロールシリコン鋼板で作られています.コイルは,同心的なパゴダ型の多層シリンダータイプです低電圧コイル内側 高電圧コイル外側 美しい 携帯可能動作原理は,電源周波数220V/380Vの電源アクセス制御箱を使用することです.試験トランスフォーマー主回線へのオートカップリング電圧調節器 0-220V/380V 電圧入力電気磁気誘導の原理によると二次 (高電圧) 巻き込みで,同じ電圧振幅倍数 - 電源周波数 高電圧を得るため,次元の巻き込みの回転数の比この電源周波数の高電圧は,高電圧のシリコンスタック直線と電容器フィルタリングによって得られ,振幅は,電源周波数の高電圧の有効値の2倍です..
このシリーズの製品は,ACタイプ,ACタイプ,DCタイプ,二重目的の3つのカテゴリーに分けられ,200Vタップで連結することができます.
| 定額容量 | 3KVA,5KVA,10KVA,15KVA,1000KVAオプション |
| 出力電圧 | 100KV |
| 操作箱の入力電圧 | AC220/380V |
| 操作箱の出力電圧 | AC0~250/400V |
| 損失 | 負荷損失≤15%,負荷損失≤15%,総損失≤10% |
| 無負荷電流 | ≤30%,阻力電圧≤15%,回転比誤差≤+/-1% |
| 超電流保護 | 連続調節可能な手動設定 |
| 容量 (KVA) | HV出力 (KV) | HV出力 (mA) | LV入力 | 割合 | 温度上昇C 30分 |
|||
| AC | DC | AC | DC | V | A について | |||
| 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| 5 | 50 | 70 | 100 | 15 | 200/400 | 25 | 500 | 10 |
| 10 | 50 | 70 | 200 | 100 | 400 | 50/25 | 500 | 10 |
| 15 | 50 | 70 | 300 | 100 | 400 | 37.5 | 500 | 10 |
| 20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 10 |
| 25 | 50 | 70 | 500 | 100 | 400 | 62.5 | 500 | 10 |
| 30 | 50 | 70 | 600 | 100 | 400 | 75 | 500 | 10 |
| 40 | 50 | 70 | 800 | 100 | 400 | 100 | 500 | 10 |
| 50 | 50 | 70 | 1000 | 100 | 400 | 125 | 500 | 10 |
| 5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
| 10 | 100 | 140 | 100 | 100 | 200/400 | 50/25 | 1000 | 10 |
| 15 | 100 | 140 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
| 20 | 100 | 140 | 200 | 100 | 400 | 50 | 1000 | 10 |
| 25 | 100 | 140 | 250 | 100 | 400 | 62.5 | 1000 | 10 |
| 30 | 100 | 140 | 300 | 100 | 400 | 75 | 1000 | 10 |
| 40 | 100 | 140 | 400 | 100 | 400 | 100 | 1000 | 10 |
| 50 | 100 | 140 | 500 | 100 | 400 | 125 | 1000 | 10 |
| 75 | 100 | 140 | 750 | 100 | 400 | 187.5 | 1000 | 10 |
| 100 | 100 | 140 | 1000 | 100 | 400 | 250 | 1000 | 10 |
