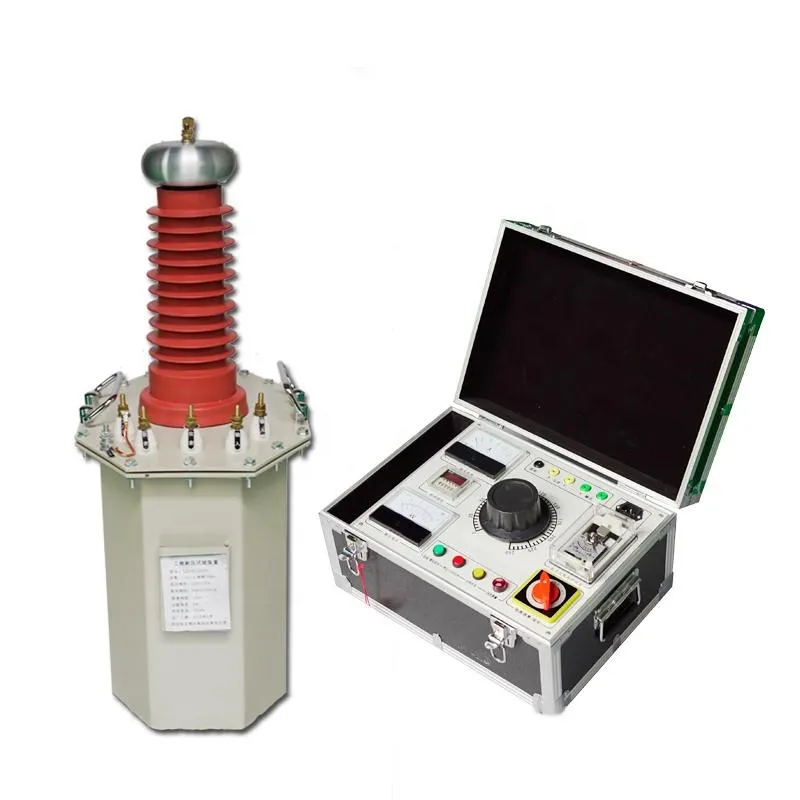

AC DC ヒポットテストキット Hv トランスフォーマー高電圧テストシステム

Name: AC DC ヒポットテストキット Hv トランスフォーマー 高電圧テストシステム
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYB XHGB
Price: 7970.00 USD
Availability: InStock

製品詳細:

起源の場所:	シアン,山西,中国
ブランド名:	XZH TEST
証明:	ISO,CE
モデル番号:	XHYB XHGB

詳細情報

起源の場所:

シアン,山西,中国

ブランド名:

XZH TEST

証明:

ISO,CE

モデル番号:

XHYB XHGB

モデル番号:

XHYB XHGB

商標:

XZHテスト

起源:

中国

供給の能力:

2000pcs/year

カスタマイズ:

利用可能

アフターセールスサービス:

保証証明書

保証:

12か月

ハイライト:

High Light

ハイライト:

変圧器用AC/DC耐電圧試験キット

HV変圧器高電圧テスター

電気試験耐電圧試験システム

Trading Information

最小注文数量:

1 ユニット

パッケージの詳細:

木製ケース

受渡し時間:

5~8日

支払条件:

T/T

供給の能力:

2000 PCS/年

製品の説明

AC DC ハイポテストキット HVトランス高電圧テスターシステム電気試験用

基本情報

型番

XHYBシリーズ

用途

同軸ケーブルテスター、デジタルケーブルテスター、変圧器消磁器

電源

電力

認証

CE、ISO

カスタマイズ

色

白

インピーダンス電圧

≤ 12%

出力電圧波形

サイン波

表面温度上昇

< 55ºC

無負荷電流

< 4%

許容連続運転時間

1時間

輸送パッケージ

内側にフォーム付き木箱

商標

XZH TEST

原産地

中国西安

生産能力

1000

製品説明

油入試験変圧器（以下、試験変圧器という）、昇圧器とも呼ばれる、は、発電所、電力供給および配電システム、科学研究機関、その他のユーザー向けの基本的な試験装置です。指定された電圧で、さまざまな電気製品、電気機器、絶縁材料などの絶縁強度試験を実施し、製品の絶縁レベルを評価し、試験製品の絶縁欠陥を見つけ、過電圧に耐える能力を測定するために使用されます。

AC試験変圧器およびAC/DCデュアルパーパス軽量高電圧試験変圧器は、高品質の冷延電磁鋼板で作られています。コイルは同心パゴダ型の多層円筒形であり、低電圧コイルが内側に、高電圧コイルが外側にあります。外殻はポータブルで、小型、軽量、美しい外観、移動が容易という利点があります。

XHYB 電力周波数高電圧試験装置

工業周波数220V（10KVA以上は380V）電源を使用して制御ボックス（セット）に接続します（試験変圧器のサポート機器であり、詳細については制御ボックス（セット）の取扱説明書を参照してください）。自動電圧調整器を介して0-220V/380Vの電圧を調整し、試験変圧器の一次巻線に入力します。電磁誘導の原理によれば、二次（高電圧）巻線は、その巻数比と一次巻線の比率に応じて、電圧振幅の同じ倍数の工業周波数高電圧を得ます。この工業周波数高電圧は、高電圧シリコンスタックで整流され、コンデンサでフィルタリングされてDC高電圧が得られます。その振幅は、工業周波数高電圧の実効値の平方根の2倍です。

このシリーズの製品は、ACタイプ、AC/DCデュアルパーパスタイプ、および200Vタップとの接続は直列励磁試験変圧器に接続できるという3つのカテゴリに分けられます。

主な仕様:

定格標準容量: 1kVA-1000kVA

変圧器入力電圧: 0.2、0.4、3、6、10kV; 出力AC電圧: 1kV-1000kV

制御ボックス入力電圧: AC 220/380V; 出力電圧: AC 0-250/400V

無負荷損失: ≤15% 負荷損失 ≤15% 総損失 ≤10%

表示モード: デジタルまたはポインタータイプ 0.5/1.0/1.5/2.5レベル

タイミング範囲: 0-9999秒

過電流保護: 無段階調整可能、手動設定（ユーザーの特別な要件に応じて作成することも可能）

主な特徴:

☆XHYシリーズ油入、XHGシリーズ乾式、XHQシリーズ膨張式。
☆過電流、ゼロスタートなどの機能を備え、電圧や電流などの値を表示できます。
☆過電流リレー、出力電圧の電気的/手動調整（要件に応じて）を装備

技術パラメータ:

容量 (KVA)	高電圧出力(KV)		高電圧電流(mA)		低電圧入力		変圧比	温度上昇ºC 30分
容量 (KVA)	AC	DC	AC	DC	電圧V	電流A	変圧比	温度上昇ºC 30分
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Factory Low Price AC and DC Withstand Voltage Test Equipment

カスタマイズが必要な場合は、私に連絡してください
