I.説明

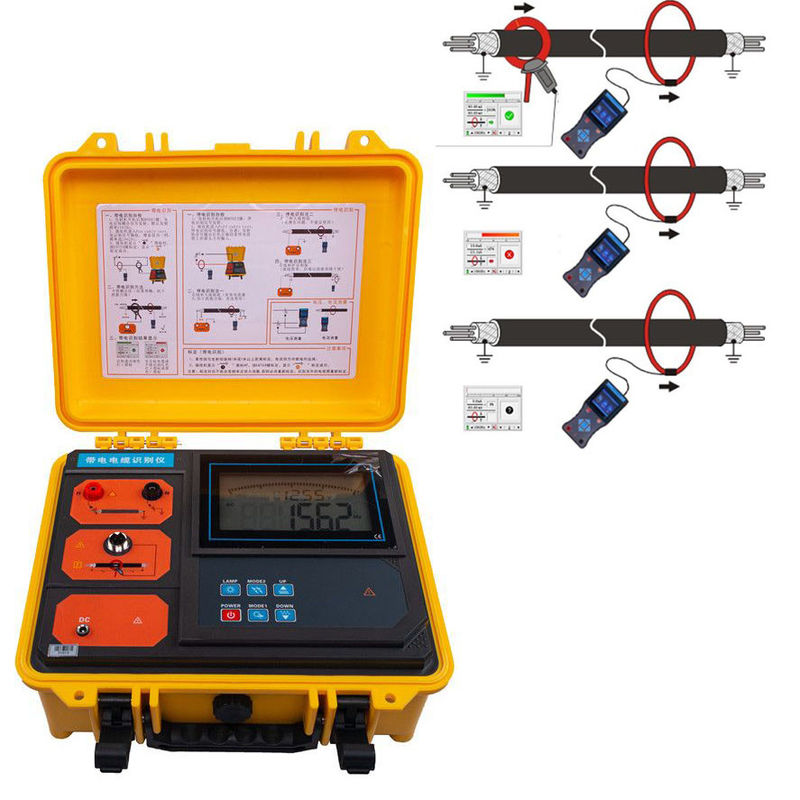

XHSB505DS ライブケーブル識別器具,ケーブル識別器具,多機能ケーブル識別器具,インテリジェントケーブル識別器具としても知られています.電源ケーブルエンジニアとケーブル作業員のために設計され,ケーブル識別の技術的な問題を解決します.装置を通して複数のケーブルからターゲットケーブルの1つを正確に識別することができ,故意に電源ケーブルを切断し,深刻な事故を回避できます.ケーブルの識別は,ケーブルの両端の操作から始まります.ケーブルの両端のダブルナンバーが正確であることを保証する必要があります.この機器は,正確なアルゴリズムと組み合わせたPSK技術で設計されています.施設内のスタッフの記憶がどれほど信頼されているかに関わらずこの製品は,また,電源ケーブルの識別,電源障害ケーブルの識別,AC電流試験,交流電圧試験送信機,送信電流クランプ,受信機,および受信柔軟電流クランプで構成されています.

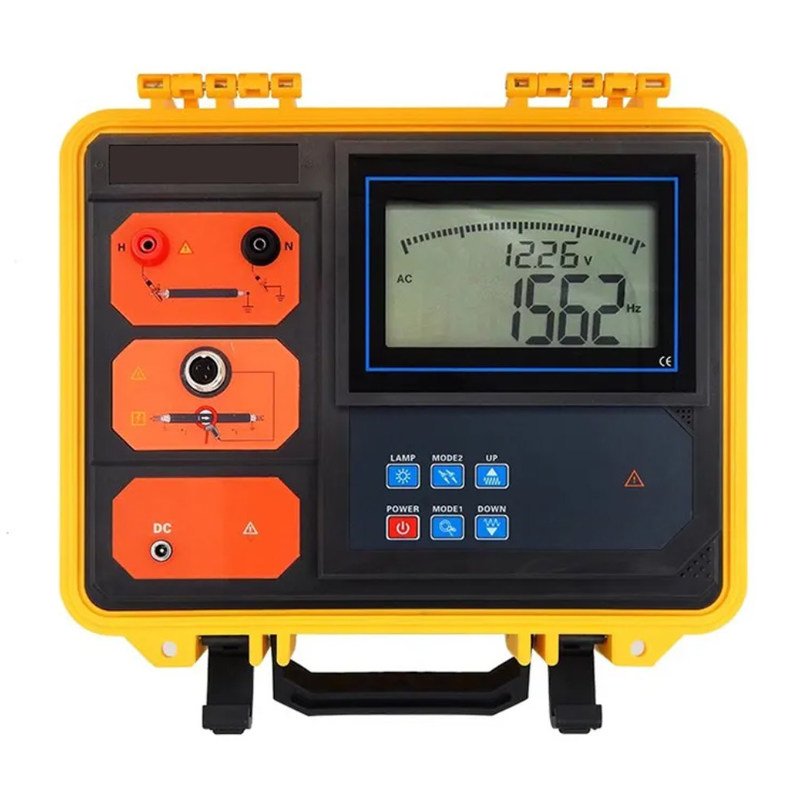

送信機:電源を消すケーブルを特定する際に ターゲットケーブルに信号を送信します自動保護. 送信機は,統合された特殊ツールボックスの設計を採用し,ポリプロピレンプラスチックを原材料として使用し,一度の注射鋳造のための新しい複合填料を追加します.硬さ硬さ,耐磨性,耐熱性,保温性能.キャビネットは約200kgの圧力に耐え,ホストの大きなLCDはリアルタイムで残りのバッテリー電力を表示します.白いバックライト発射信号のダイナミック表示は一目でわかる.
トランスミッションクランプ:電源ケーブルが特定されたとき,送信クランプは送信機からの信号を標的ケーブルに結合する. 歯のサイズは Φ120mmである. 送信クランプは方向性がある.送信信号は送信クランプの矢印で示された方向から流入.
生体識別中に出力パルス電流をカップルにするため,アレンジを4つの周波数で放出します: 625Hz, 1562Hz, 2500Hz, 10kHz. 送信機を通ってターゲットケーブルにカップル (ターゲットケーブルは3コア装甲ケーブル)そして,ケーブルコアに複合パルスを注入します., 脈動電流は,受信機と柔軟な電流クリップが検出し識別するためのターゲットケーブルの周りに電磁場を生成します.脈動電流は方向性があるため,検知も方向性がある.
電源故障の識別時:直接接続された出力パルス電流は,パルスコーディング電流信号をケーブルコアに注入するために使用されます.この電流は,受信機と柔軟な電流クランプの標的ケーブルの周りに電磁場を生成電流は方向性があるので 検出も方向性があります
受信機:3.5インチカラーLCDスクリーンで 高速マイクロプロセッサを組み込み 精密なアルゴリズムで 送信機のパルスコードの信号を識別し 解読します信号強度調整機能があり,信号強度と検出結果を表示する. 精巧で直感的な; 色のスケールバーのダイナミック表示,一目瞭然,成功ケーブル識別チェックマーク,非ターゲットケーブルチェックマーク,ターゲットケーブルを素早く自動的に識別できます同時に,テスト可能な電圧範囲はAC 0.00V~600V (50Hz/60Hz),測定可能なAC電流範囲はAC 0.00A~5000A (50Hz/60Hz),測定可能な電流周波数は45Hz~70Hzである.
柔らかい電流のクランプ:送信機から発生するパルスコードの電流を迅速に識別できます厚いケーブルや不規則な形状の電導線に適しています試験回路を切り離さず,安全で迅速な接触式測定で Φ200mm以下のケーブルを固定することができます.
特別注意:このケーブル識別器具は,電源障害ケーブル識別機能と,電源障害ケーブル識別機能の両方を備えています.ライブケーブルに接続することは厳禁です. ライブケーブル識別は,3コア装甲ケーブルにのみ適用されます. 識別する際に,送信クランプと受信クランプを混ぜることはできません.そして入力信号の方向は一貫している必要があります.
II. 技術仕様
| 影響力 | ベースライン | 作業する | コメント |
| 環境温度 | 23°C±1°C | -10°C〜40°C | / |
| 環境湿度 | 40%~60% | <80% | / |
| 測定した電圧と電流の周波数 | 50Hz±1Hz | 45Hz~70Hz | 電圧と電流を試験する際 |
| 受信機の稼働電圧 | 7.4V±0.5V | 7.4V±1V | / |
| 送信機の稼働電圧 | 11.1V±0.5V | 11.1V±1.5V | / |
| 外部電場,磁場 | 避けてください | ||
| 試験中のケーブルの位置 | 試験中のケーブルは,柔軟な電流クリップの近似的幾何学的中心にある | ||
| 機能 | 複合パルス周波数電流信号を送信し,残りの電池電圧を表示し,動的に送信状態を示す |
| P供給する | 11.1V 大容量のリチウム電池,完全に充電され,約8時間連続で動作する. |
| オー出力方法 | オン認識時のキャリパー結合;オフ認識時の直接出力 |
| 送信周波数 | 625Hz, 1562Hz, 2500Hz, 10KHz (電化識別の場合),送信周波数を調整するために上下矢印キーを押す |
| パルス電圧 | 500V (停電が確認された場合) |
| パルス電流 | 最大 5A (ループ抵抗の大きさに応じて) |
| パルス周波数 | 1回/秒 |
| パルス幅 | 2ms |
| 打ち上げクランプの内径 | φ120mm |
| 試験線長 | 3メートル,ワニのクリップで,赤と黒の1個ずつ |
| 打ち上げクランプの大きさ | 長さ,幅,厚さ 300mm×175mm×50mm |
| 打ち上げクランプの内径 | φ120mm |
| 打ち上げクランプのワイヤ長さ | 2m |
| 接地ピンの大きさ | 長さ,幅,厚さ 225mm×100mm×10mm |
| トランスミッターサイズ | 320mm×275mm×145mm |
| 打ち上げクランプの大きさ | 長さ,幅,厚さ 300mm×175mm×50mm |
| 表示モード | 大きなLCDは,バックライトで,リアルタイムで電池の残った電圧を表示します |
| LCDサイズ | 長さと幅 128mm×75mm;表示面積 124mm×67mm |
| パッケージのサイズ | 長さ,幅,高さ 400mm×245mm×335mm |
| 動作温度 | -10°C〜40°C |
| 保存条件 | -20°C~50°C,≤95%RH,冷却がない |
| バックライト制御 | そう 白いバックライト |
| 動作温度 | -10°C〜40°C |
| 保存条件 | -20°C~50°C,≤95%RH,冷却がない |
| 楽器の品質 | 送信機 2.5kg; 送信クランプ 1.08kg; 総重量 4.4kg (受信機を含む) |
| B について動脈力 | バッテリーの電圧が9.65V未満の場合は,電池の電圧の低いアイコンが表示され,電池を充電することを思い出させます.装置は自動的に停止します |
| C についてハーガー | 12.6V DC充電器 |
| 充電ポート | 丸い充電ポート,DCロゴ |
| 圧縮性 | 送信機は統合された特殊ツールボックス設計を採用し,ボックス約200kgの圧力に耐えることができます |
| 電圧に耐える | AC 3700V/rms (計器箱の上部と下部の前に) |
|
電磁性特性 |
IEC61326 (EMC) |
| IEC61010-1 (CAT III 300V,CAT IV 150V,汚染レベル2) |
| 機能 | 電源切れケーブルの識別 交流電圧,電流,周波数測定 |
| 電源 | 7.4V 大容量のリチウム電池,USB充電インターフェイス,完全充電,約6時間連続作業 |
| 定数電流 | 最大300mA |
| 表示モード | 3.5インチ本色LCDディスプレイ,色アイコン表示 |
| 信号の校正 | 送信された信号を校正します.受信された信号と送信された信号の間の現在の割合は校正値の75%から135%です.成功した識別の条件の一つである |
| カリブレーション後,試験周波数と拡大幅は変更できません,そうでなければ再校正が必要です.異なるケーブルを試験する際に異なるケーブルを再校正する必要があります. | |
| 方向認識 | そうです,送信クランプ,受信クランプと負荷信号は同じ方向にある必要があります. これは成功の識別条件の1つです. |
| ケーブルの識別が成功しました | 緑色のマークが表示される (√) |
| ターゲットでないケーブル | 赤とオレンジの交差したアイコンが表示される (×) |
| 受信機のサイズ | 長さ,幅,厚さ 207mm×101mm×45mm |
| 柔軟な電流ブランク | 長さは約630mm,線直径は6mmまたは12.5mmです |
| コイル内径 | φ200mm (より大きな直径は,ニーズに応じてカスタマイズすることができます) |
| 鉛の長さ | 柔らかい電流クランプのリード長: 2m |
| 電圧試験線 | 1m長 (赤と黒の場合は1個) |
| 試験の範囲 | 電源故障認識:コイルは,ループ抵抗が0Ω~10kΩでパルス信号を検知できる.検出ループ抵抗が10kΩの場合,トランスミッター電池が11V以上であることを保証する必要があります (一般的に0~10キロメートルのケーブル長さに達することができます)主に接地抵抗とワイヤの電線抵抗によって) |
| ライブ識別:コイルはループ抵抗0Ω~200Ωでパルス信号を検出できます.検出ループ抵抗200Ωの場合,トランスミッター電池が11V以上であることを保証する必要があります (一般的に0-5キロメートルのケーブル長さに達することができます)主に接地抵抗とワイヤの電線抵抗によって) | |
| 測定範囲 | 交流電圧:0.00V~600V ((50Hz/60Hz) |
| 交流電流:: 0.00A 〜5000A ((50Hz/60Hz) | |
| 電流周波数: 45Hz~70Hz | |
| 精度 | 交流電圧:±2%±3dgt |
| 交流電流:±2%±3dgt | |
| 電流周波数:±2%±3dgt | |
| 識別信号 | 色信号幅とデジタル表示 |
| 検出率 | 約1回/秒 |
| 利益調整 | 信号拡大を調整するために左と右矢印キーを押す,信号幅バーは10~100,最高の |
| バックライト制御 | 起動機能選択インターフェイスで,LCDバックライトの明るさを調整するために上下矢印キーを押してください |
| 自動停止 | 電源をオンにして約30分後,電池消費を減らすためにメーターは自動的にオフになります |
| バッテリーの電圧 | バッテリーの電圧が6.5V未満の場合,電池の電圧の低いアイコンが表示され,電池を充電することを思い出させる |
| 充電器 | 9V DC 充電器 |
| 充電ポート | USB充電ポート |
| 作業温度と湿度 | -10°C~40°C; 80%Rh未満 |
| 貯蔵温度と湿度 | -10°C~50°C,≤95%RH,冷却がない |
| 受容体の重量 | 電流クランプ 172g;受信機 370g (バッテリー付き) |
| 電圧に耐える | AC2000V/rms (ホイスの前端と後端の前に) |
| 安全基準に適している | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326,汚染度2 |
